Установка светодиодов в катафоты на Mitsubishi Outlander III.

Для установки светодиодов в катафоты можно использовать готовую светодиодную ленту, разрезав ее на части. Спустя несколько лет эксплуатации было замечено, что такой метод имеет ряд недостатков. Дело в том, что светодиодная лента имеет плохую пайку, и сверху покрыта защитным силиконом. Силикон вступает в реакцию с припоем, и место пайки разрушается. Светодиоды перестают светить.

Для устранения данных недостатков и продления срока службы фонарей, было принято решение изготовить специальные печатные платы для монтажа светодиодов и установить их в катафоты. Такое решение позволяет защитить от влаги плату с деталями, покрыв ее лаком, и имеется возможность обеспечить легкий ремонт по замене выгоревших светодиодов.

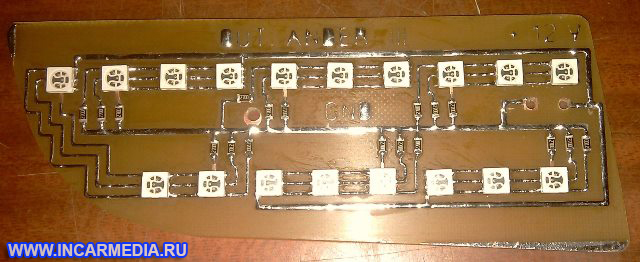

Изготовленная печатная плата с припаянными деталями - светодиодами и резисторами, используются тройные светодиоды по типовой схеме включения. (3 светодиода и 1 резистор).

Светодиоды в катафоты Outlander 3



Светодиоды в катафоты Outlander 3

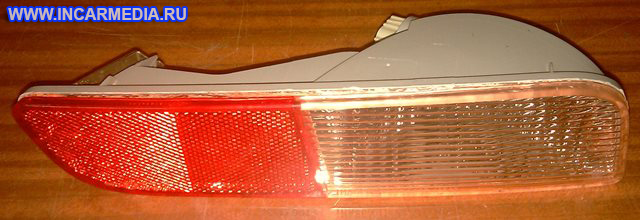

Катафот вскрывается дремелем с насадкой из наждачной бумаги.

Светодиоды в катафоты Outlander 3

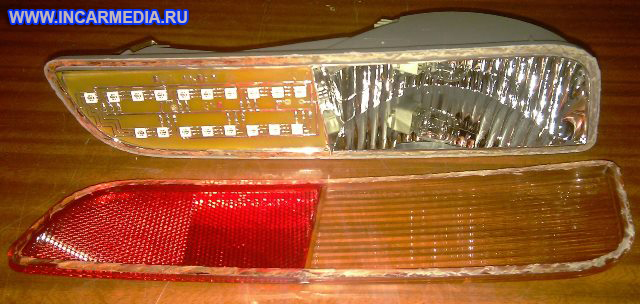

Вскрытая по контуру фара от Outlander 3.

Светодиоды в катафоты Outlander 3

Печатная плата устанавливается в фару и прикручивается винтами. Далее прозрачная часть фонаря приклеивается на место эпоксидным клеем.

Светодиоды в катафоты Outlander 3

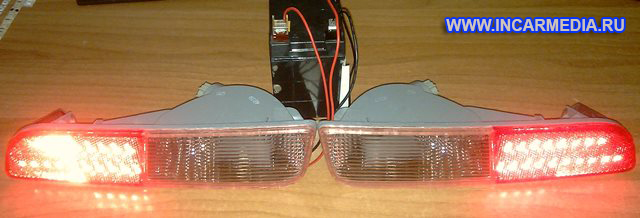

Фары в сборе.

Светодиоды в катафоты Outlander 3

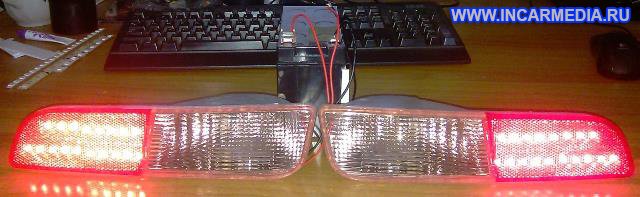

Подключены к источнику питания 12 Вольт.

Светодиоды в катафоты Outlander 3

В данном варианте был куплен фонарь от праворульного автомобиля. Мы получили двойной свет заднего хода и возможность использовать светодиоды как габарит, противотуманный фонарь, или дополнительный стоп сигнал.

Схема для подключения светодиодов в катафоты.

Светодиоды в катафоты Outlander 3

Резисторы рассчитываются по типовой формуле, стоит не забывать, что диоды в цепи также имеют сопротивление. Это надо учитывать при подборе резисторов R.
