Кнопки - технология изготовления ver.2.0

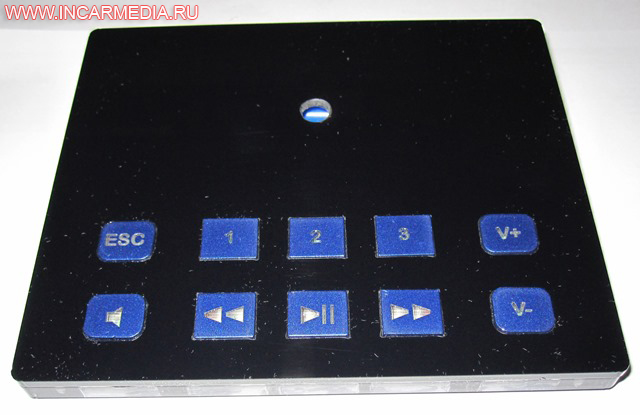

Процесс изготовления практически любых кнопок с нанесением надписей и с подсветкой.

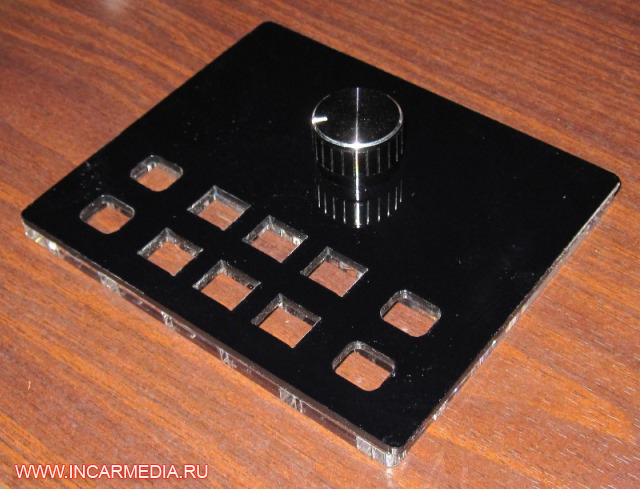

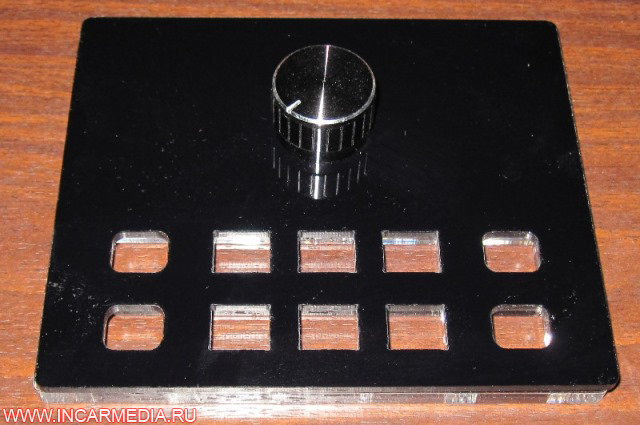

При резке пластика, пластик режется толщиной от 1 мм до 10 мм.
При гравировке снимается слой произвольного рисунка, определенной толщины с качеством и разрешающей способностью около 300 DPI.
Толщина слоя от 0,1 мм до 0,5 за 1 проход. Возможно сделать 2 или 3 прохода для увеличения глубины.

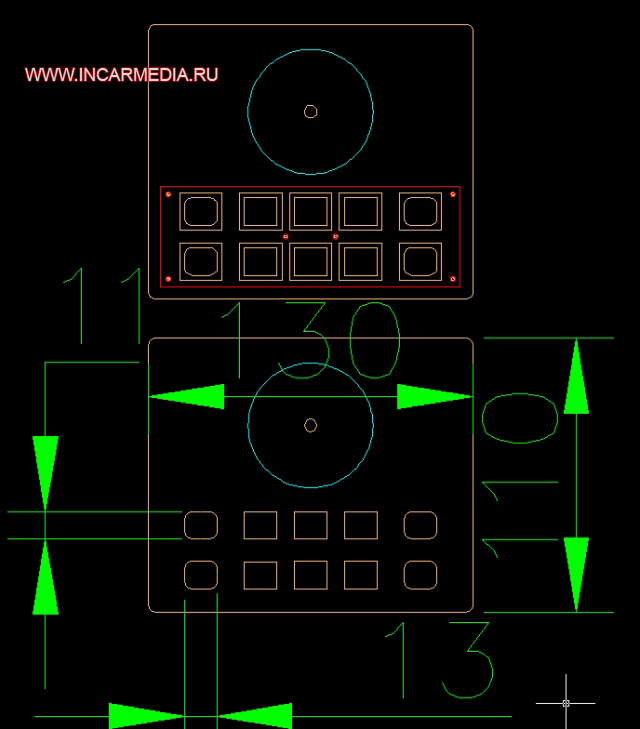

Исходя из этих технологий определяются возможности применения

















Особенность подсветки.

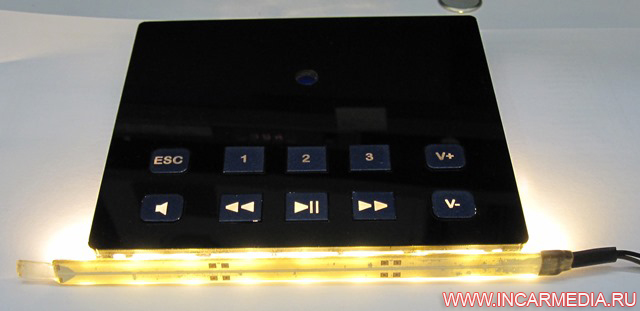

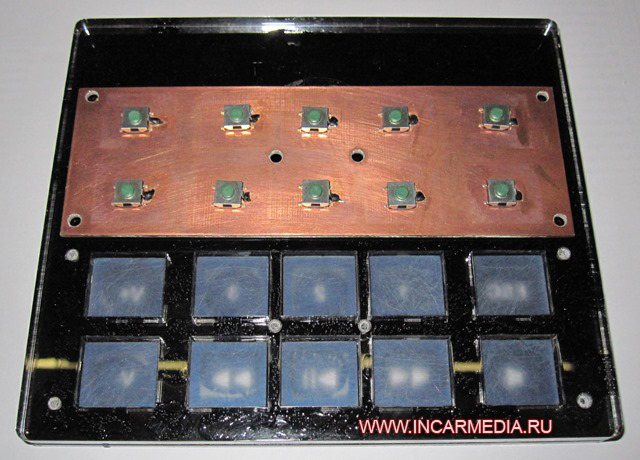

Сначала было придумано паять рядом с тактильной кнопкой чипсветодиод размером 0,5х1 мм с резистором, но, предыдущий опыт говорил мне о неравномерности подсветки, т.к. светодиод не разместить по центру, после покраски и в процессе сборки пришла идея светить в торец прозрачного основания, через которое свет должен был проникать в торец кнопки и преломляясь выходить и подсвечивать выгравированную надпись. Что было незамедлительно сделано, нижняя боковина кнопки была зашкурена от краски с каждой стороны. Идея оказалась удачной. Гораздо проще засунуть в торцы с 2-х сторон линейку-планку со светодиодами, работающую от 12В, чем разводить печатную плату с чип элементами и паять микросветодиоды с резисторами.

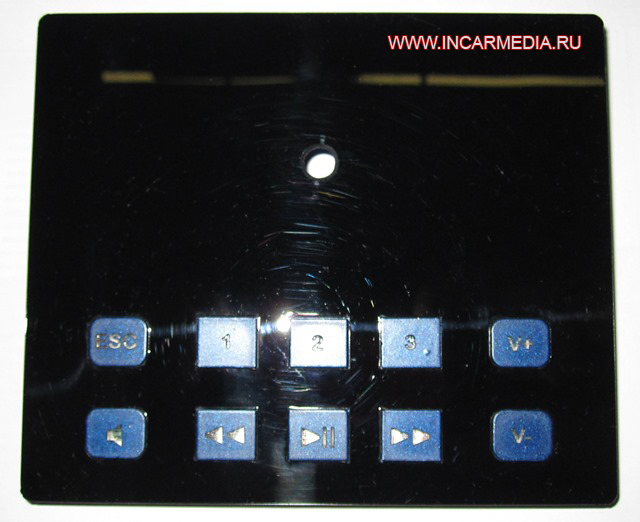

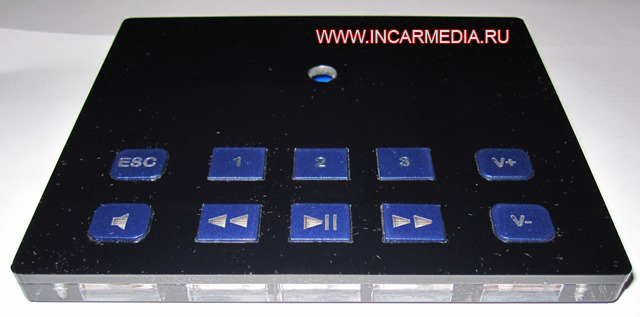

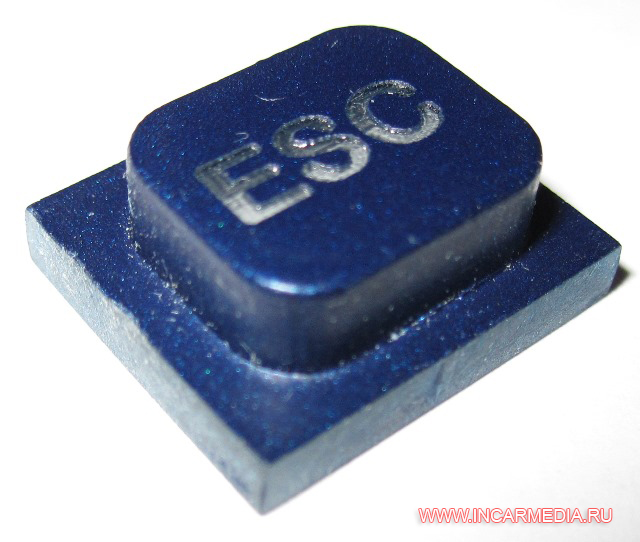

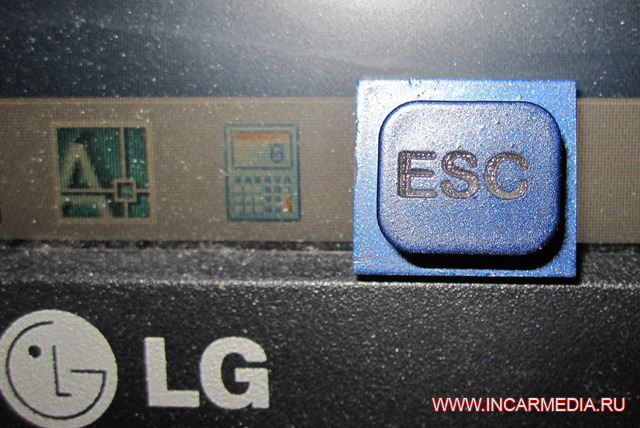

 Кнопка собирается из 2-х частей вырезанного пластика склеиванием, затем красятся краской, далее выполняется гравировка надписи на определенную глубину, приблизительно 0,4 мм.

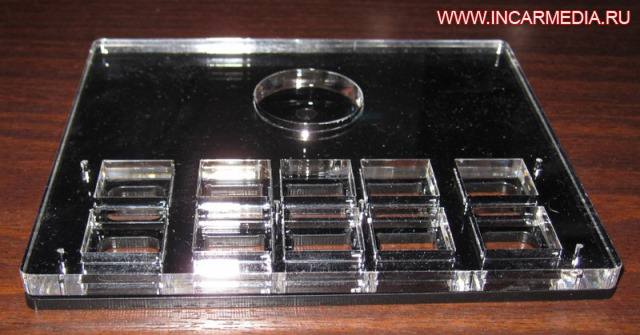

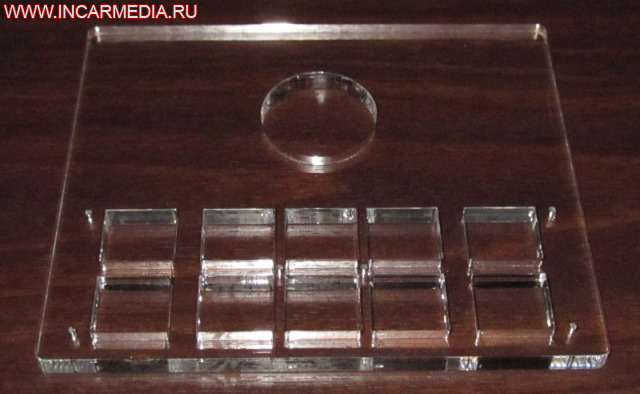

 Выгравированный рисунок подсвечивается через прозрачное оргстекло.

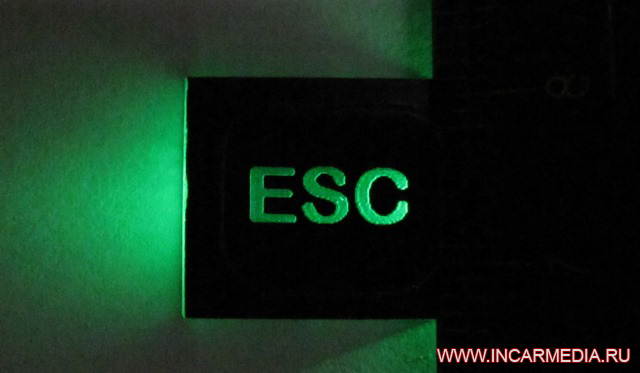

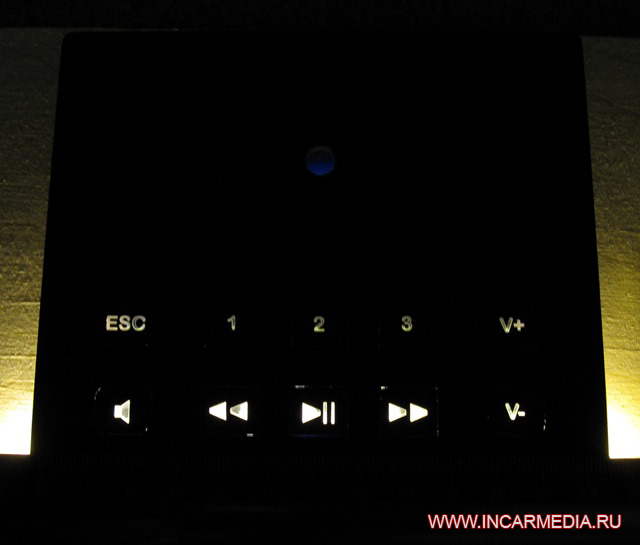

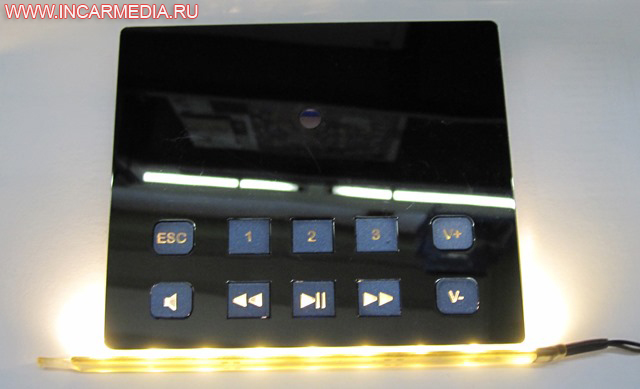

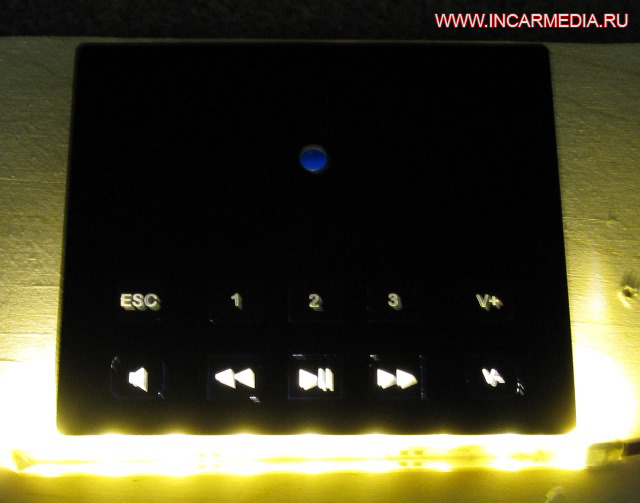

 При подсветке в торец, надпись также начинает светиться.







Обновлено 27.04.2020 01:02
