Технология изготовления переходных рамок для матриц и мониторов

Изготовление начинается со снятия размеров и проектирования чертежа. Далее лазером вырезаются 2 рамки из оргстекла, пластика или металла и склеиваются вместе. Одна, лицевая рамка толщиной 1-2 мм, другая крепежная рамка толщиной 6 мм. В крепежной рамке вырезаются также отверстия, в которых методом нагрева создается резьба вворачиванием саморезов. Маленькие саморезы служат для крепления матрицы и контроллера. Сами крепления также вырезаются из металла и гнутся согласно чертежу. Далее склеенные рамки подготавливаются и красятся в нужный цвет. В процессе разработки учитывается и продумывается способ крепления переходной рамки с матрицей в торпедо или консоль. В настоящее время уже были изготовлены переходные рамки для матриц и мониторов для автомобилей Mitsubishi Outlander XL, Mazda 6, Mazda Premacy, Jeep SRT, Mersedes ML, Volkswagen, Toyota, Seat Toledo.

Крепежная рамка для ЖК дисплея, предназначенная для установки в переходную рамку для автомобиля Mitsibishi Outlander XL - вид снизу, видны крепежные отверстия и отверстия для крепления матрицы и контроллера.

Переходная рамка для жк матрицы в Outlander XL

Крепежная рамка с установленным ЖК дисплеем и контроллером для матрицы - предназначенная для установки в переходную рамку для автомобиля Mitsibishi Outlander XL - вид снизу, видны крепежы, контроллер и жк матрица.



Переходная рамка для жк матрицы в Outlander XL

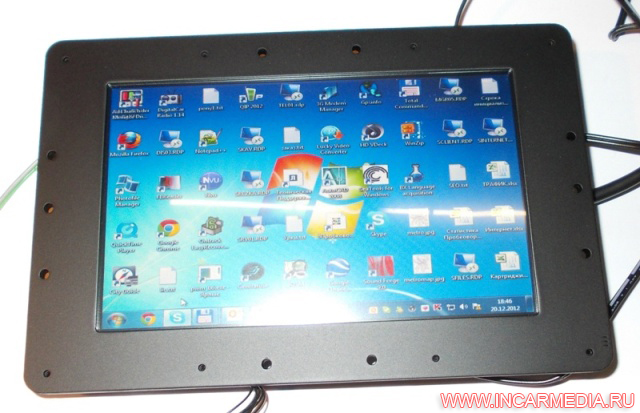

Крепежная рамка с установленным ЖК дисплеем высокого разрешения, подключенная к компьютеру - предназначена для установки в переходную рамку для автомобиля Mitsibishi Outlander XL.

Переходная рамка для жк матрицы в Outlander XL

Крепежная рамка с ЖК дисплеем и контроллером установлена в переходную рамку 2DIN для автомобиля Mitsibishi Outlander XL. Вид сзади.

Переходная рамка для жк матрицы в Outlander XL

Крепежная рамка с ЖК дисплеем и контроллером установлена в переходную рамку 2DIN для автомобиля Mitsibishi Outlander XL. Вид спереди.

Переходная рамка для жк матрицы в Outlander XL

Переходная рамка для матрицы монитора разработанная на заказ.



Переходная рамка матрицы для Mersedes ML - вид снизу, видны крепежные отверстия и отверстия для кнопок.



Переходная рамка матрицы для Mersedes ML - лицевая сторона.



Переходная рамка матрицы для Mersedes ML - виден крепеж матрицы, выполненный из пластиковых упоров.



Переходная рамка матрицы для Mersedes ML - рамка в сборе, готовая к установке.



Переходная рамка матрицы для Mazda 6 New - вид снизу, видны саморезы крепления матрицы и контроллера.



Переходная рамка матрицы для Mazda 6 New - лицевая сторона покрашена черной краской, видны отверстия крепления к штатной рамке.



Переходная рамка матрицы для Mazda 6 New - вид снизу, контроллер и матрица закреплены металлическими крепежами и саморезами крепления.



Переходная рамка матрицы для Mazda 6 New - рамка в сборе, готовая к установке.



Переходная рамка матрицы для Jeep SRT - подготовка к покраске.



Переходная рамка матрицы для Jeep SRT - вид снизу после покраски, видны отверстия крепления контроллера с матрицей, и отверстия для кнопок.



Переходная рамка матрицы для Jeep SRT - лицевая сторона, видны отверстия под кнопки и торцевые саморезы крепления к штатной рамке.



Переходная рамка матрицы для Jeep SRT - рамка в сборе, готовая к установке.



Переходная рамка матрицы для Toyota - вид снизу, видны отверстия крепления и оверстия под кнопки.



Переходная рамка матрицы для Toyota - лицевая сторона, видны отверстия под кнопки и отверстия крепления к штатной рамке.



Переходная рамка матрицы для Toyota - вид снизу с контроллером матрицы, закрепленным на металлических крепежах.



Переходная рамка матрицы для Toyota - рамка в сборе, готовая к установке.



Переходная рамка матрицы для Mazda Premacy - вид снизу, переходная рамка для матрицы встроена в штатную рамку.



Переходная рамка матрицы для Mazda Premacy - лицевая сторона.



Переходная рамка матрицы для Mazda Premacy - рамка в сборе, готовая к установке.



Крепежная рамка с ЖК дисплеем и контроллером установлена в переходную рамку 2DIN для автомобиля Seat Toledo. Вид спереди.

Крепежная рамка для установки в переходную рамку 2DIN для Seat Toledo.

Крепеж контроллера матрицы в переходной рамке.

Крепежная рамка с ЖК дисплеем и контроллером установлена в переходную рамку 2DIN для автомобиля Toyota Avensis. Вид спереди.

Заготовка переходник для матрицы экрана.

Крепеж контроллера для переходной рамки.

Переходник для матрицы установлен в 2ДИН переходную рамку. Вид сзади.



Для некоторых переходных рамок изготавливается металлический крепеж контроллера матрицы.




Металлический крепеж матрицы монитора.
