Установка GPS приемника и WiFi адаптера в плавник.

Компьютер в автомобиле бесполезен без навигационных программ. Для ориентирования на местности в навигационных программах необходим приемник GPS сигналов. Абсолютно все программы GPS навигации работают с GPS приемниками системы NavStar, обеспечивая измерение скорости, времени и определяя положениe на местности. Установка GPS приемника в плавник обеспечивает максимальное качество приема сигнала от спутников без помех, ведь, если размещать приемник в салоне, крыша и металлизированная тонировка стекол ослабит сигнал спутников и ухудшит качество приема, а в след за этим неправильно покажет положение в навигации на карте.

На фото плавник, в который будет установлен GPS модуль на чипсете SirfStarIII со встроенной антенной, а также в него будет установлен WiFi адаптер фирмы ASUS, для улучшения качества приема интернет. Платы GPS и WiFi, установленные в плавник, будут залиты эпоксидным клеем для герметичности и прочности.

На фото BU-353 USB-GPS приемник фмрмы GlobalSat на чипсете Sirf Star III, из которого будет вынут модуль GPS и интегрирован в плавник для улучшения качества приема сигнала. Данный USB приемник GlobalSat BU-353 на сегодня является лучшим GPS приемником, обеспечивая отличную чувствительность приема сигнала, имеет мощный процессор для расчета максимально точных координат, отличную, зарекомендовавшую себя надежность и простоту подключения с настройкой. Имеет встроенный преобразователь сигналов COM-USB на микросхеме PL2303, что позволяет подключить его в USB порт практически к любому компьютеру с Microsoft Widows.

На фото WiFi адаптер фирмы Asus, имея скромные размеры, плата будет интегрирована в плавник рядом с модулем GPS.

Плата WiFi адаптера, вынутая из корпуса.

Плата WiFi адаптера, вынутая из корпуса с обратной строны.

GPS модуль вынутый из USB GPS приемника BU-353. Видно что половину габарита модуля занимает антенна.

Внутренние и внешние размеры плавника позволяют интегрировать в него GPS модуль с платой WiFi.





Подготовка к интеграции модулей в плавник. Подгоняем внутренний габарит плавника под габарит модуля GPS канцелярским ножом. Паяльником делаем небольшие неглубокие отверстия. Отверстия необходимы для максимальной фиксации компаунда после заливки плат эпоксидным клеем.

Перед заливкой плат эпоксидным клеем устанавливаем плавник в держатель, зафиксировав его горизонтально. Устанавливаем в него GPS модуль антенной вниз, не забыв подключить разъем с проводом.

Устанавливаем плату WiFi, припаяв провод. Заливаем плавник с платами эпоксидным клеем так, чтобы платы полностью погрузились в клей, а также установив в процессе заливки болты M4 так, чтобы резьба больтов выступала на 5-10 мм.

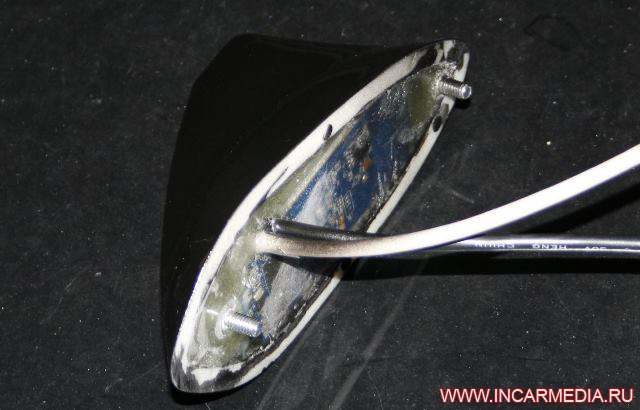

На фото готовый плавник с GPS приемником и WiFi адаптером. Плавник прикручивается к крыше автомобиля, в которой предварительно сверлятся 2 отверстия под болты и 1 отверстие для проводов. Перед прикручиванием между плавником и крышей наносится силиконовый герметик, который обеспечивает герметичность отверстий в крыше автомобиля.

На фото установленный плавник на крыше автомобиля. Практика использования показала, что GPS сигнал от спутников принимается отлично, гораздо лучше чем внутри автомобиля, WiFi интернет работает не хуже чем как при подключении к обычному компьютеру дома. При одновременной работе GPS приемника и WiFi адаптера в плавнике ухудшений работы из-за влияния ЭМИ от WiFi на GPS чип замечено не было. Все работает одновременно и отлично.
