Технология изготовления печатных плат – нанесение рисунка лазерной гравировкой на виниловой пленке.

Лазерные технологии можно применить не только для резки и гравировки материалов. Их также можно применить для изготовления печатных плат. Изготовление печатной платы начинается с нанесения рисунка на плату. В данном случае рисунок будет гравироваться лазером на виниловой пленке, приклеенной к фольгированному стеклотекстолиту. Для гравировки рисунка на пленке необходимо преобразовать сгенерированный программой рисунок в обводные контуры дорожек. Преобразование можно сделать в любой программе, работающей с векторной графикой. После гравировки контуров дорожек ненужная пленка снимается. Оставшаяся пленка в виде рисунка дорожек защитит медную фольгу от травления.

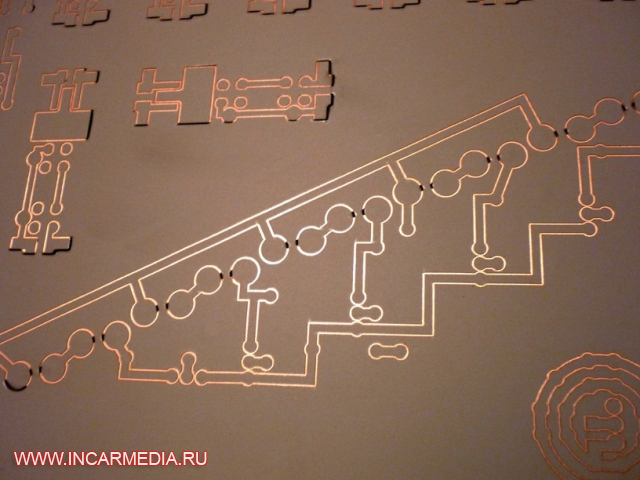

На фото видна потрясающая точность лазерной гравировки. В зависимости от типа лазерного станка точность может достигать от 50 до 500 DPI (точек на дюйм).
