Технология обеспечение герметичности светодиодной ленты.

Для установки светодиодов или светодиодной ленты на автомобиль для защиты от влаги и воды требуется обеспечить их герметичность, т.к. вода вступив в реакцию с металлом или припоем может разрушить электрические компоненты электросхемы и вывести их из строя. Также от воды может быть короткое замыкание электропроводки. Обеспечить герметичность может силиконовый герметик и прозрачная термоусадочная трубка. Применив герметик и термоусадку получим двойную защиту от попадания влаги в светодиодную ленту.

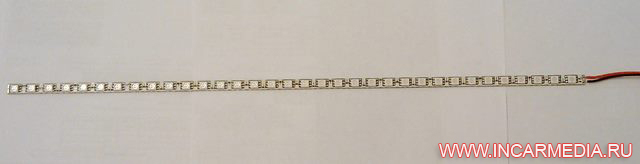

Для организации подсветки днища автомобиля были закуплены светодиодные ленты или гребенки, приклеенные на алюминиевую полоску для улучшенной прочности и улучшенного теплоотвода.

На фото видно устройство светодиодной ленты - на гибкий текстолит припаяны чип светодиоды с обвязкой из резисторов и провода питания, а текстолит приклеен к алюминиевой полоске. Необходимо обеспечить герметичность и защиту светодиодов с резисторами и места пайки от влаги.

 Для этого нам понадобится любой силиконовый герметик, термоусадочная трубка, зажигалка и ножницы.

Технология герметизации проста - в термоусадку накачивается силиконовый герметик, туда же вставляется светодиодная гребенка, затем заполненная герметиком термоусадка со вставленной светодиодной лентой прогревается зажигалкой, где в процессе нагрева термоусадка начнет сужаться и излишки герметика выйдут с разных концов трубки. Таким образом после застывания герметика обеспечится полная защита от воды. На фото - заполняем термоусадку герметиком.

 Вставляем светодиодную гребенку, намазав ее немного герметиком.



 Термоусадка должна быть отрезана по длинне светодиодной гребенки таким образом, чтобы с каждой стороны оставалось на 1-2см длиннее.

 Зажигалкой прогреваем термоусадку. Излишки герметика выйдут с концов трубки.

Готовые светодиодные ленты.

Лишние выступающие части термоусадки с герметиком после застывания отрезаем чтобы осталось 0,5-1 см.

Видно что даже в случае изгиба проводов питания влага все равно не попадет в место пайки.

Светодиоды установлены и протестированы в течении нескольких лет, работают исправно.
