Апгрейд платы контроллера монитора Liliput. Ver2.

В данном описании речь пойдет об еще одной переделке контроллера матрицы монитора Liliput. Помимо добавления активации второго композитного видеовхода для парковочной камеры и включения постоянного питания на контроллер тачскрина, мы вынесем USB кабель для подключения Touch Screen отдельно, через внешний стандартный USB удлинитель. Это избавит нас от ряда проблем, возникающих при использовании некоторых HDMI кабелей и различных HDMI переходников.

В штатном кабеле, идущем в комплекте с монитором, USB данные передаются по 2-м незадействованным проводам для сигналов HDMI. Такая схема где ЮСБ идет в кабеле HDMI не очень удачная. При подключении бывают проблемы работы тача при использовании переходников и удлинителей, поэтому:

- в контроллере монитора (лилипут) я отпаиваю на плате 2 индуктивности, чтобы 2 сигнала (USB DATA+ и USB DATA -) не шли в кабель.
- припаиваю USB кабель небольшой длинны к штатным отверстиям на плате контроллера монитора напрямую, и использую обычный удлинитель ЮСБ.

На фотографиях видно,  что проделано (upgrade платы контроллера Liliput):
1. выпаяны дроссели, чтобы 2 сигнала (USB DATA+ и USB DATA -) не шли в кабель HDMI (DVI).
2. впаян 2-ой транзистор с резистором для активации еще одного видео входа Video 1.
3. впаян USB кабель в штатное место, как видно без провода питания +5В (берутся с платы контроллера).
4. выпаян транзистор, отключающий USB тач. при переключении на камеру и закорочено 2 контакта, как на фото.
5. питание выведено на отдельный разъем, вместе с проводами для активации видеовходов Video1 и Video2

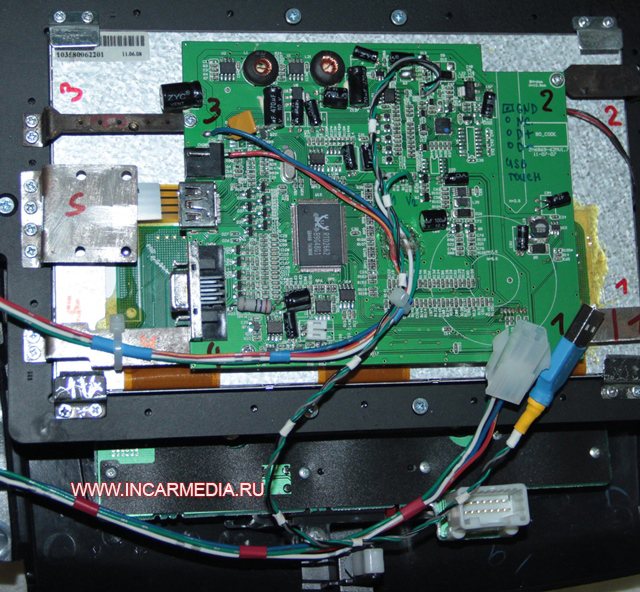

На фото плата контроллера матрицы Liliput с изменениями.

Апгрейд платы контроллера монитора Liliput.

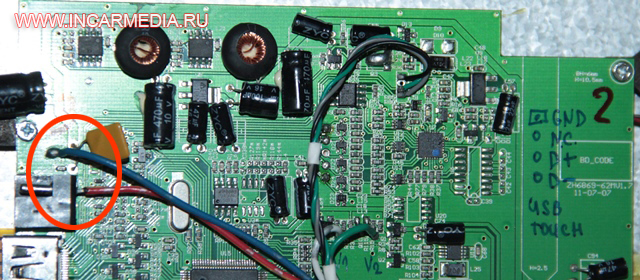

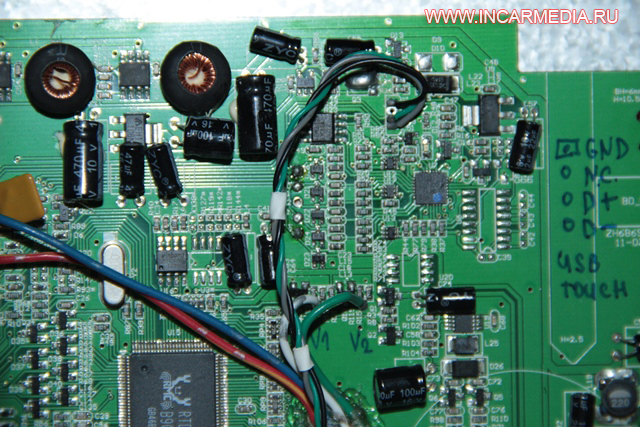

Немного увеличено.

Upgrade платы контроллера монитора Liliput

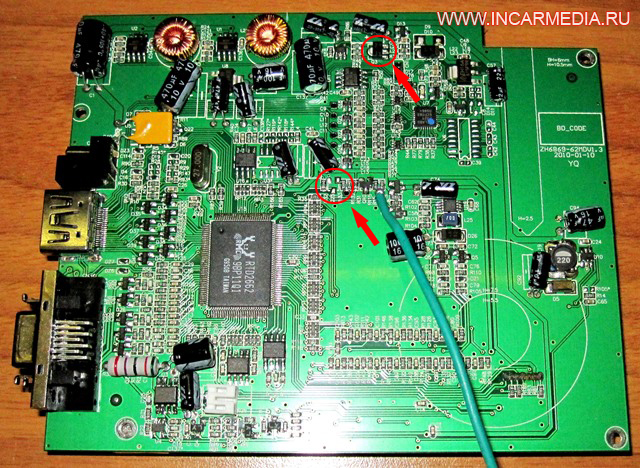

В случае активации второго композитного видеовхода необходимо впаять любой NPN транзистор в корпусе SOT-23 с проводом. В другом случае для включения постоянного питания тачскрина необходимо выпаять транзистор и замкнуть две дорожки. Это избавит нас от выключения тач скрина, каждый раз при переключении на парковочную камеру. Во время переключения на парковочную камеру, каждый раз ЮСБ тачскрин отключается, затем включается, это может привести к сбою ЮСБ устройства, и в ряде случаев ЮСБ устройство может каждый раз заново определяться в системе, а также может быть потеряно системой из-за плохого контакта в разъемах, и падения напряжения из-за длинных проводников USB удлинителя. На фото отмечены места, где будут проводиться изменения.

Апгрейд платы контроллера монитора Liliput

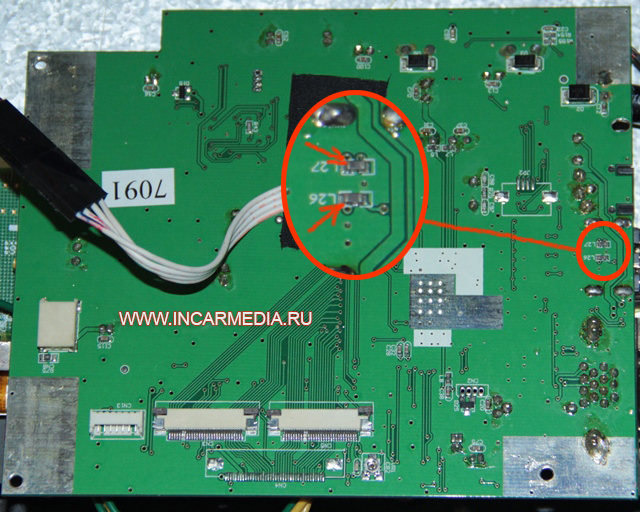

Отпаиваем на плате 2 индуктивности, чтобы 2 сигнала (USB DATA+ и USB DATA -) не шли в кабель.

Апгрейд платы контроллера монитора Liliput

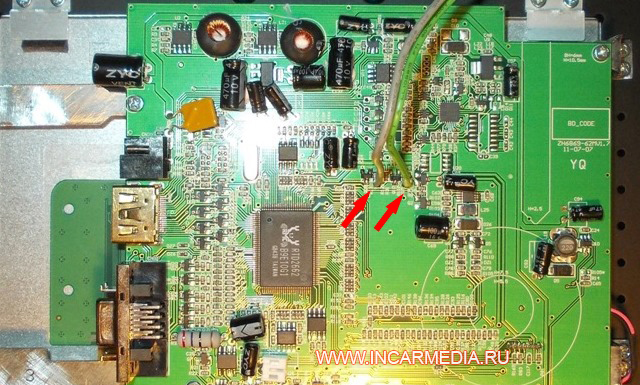

На фото место после выпаивания транзистора с замкнутыми дорожками, впаянный ЮСБ кабель, и впаянный транзистор для активации 2-го видеовхода.

Апгрейд платы контроллера монитора Liliput

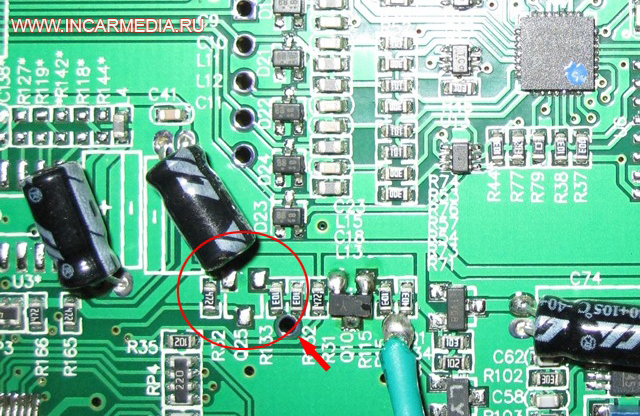

На фото место для впаивания транзистора для активации второго видеовхода.

Апгрейд платы контроллера монитора Liliput

Впаянный транзистор и провод активации видео входа.

Апгрейд платы контроллера монитора Liliput

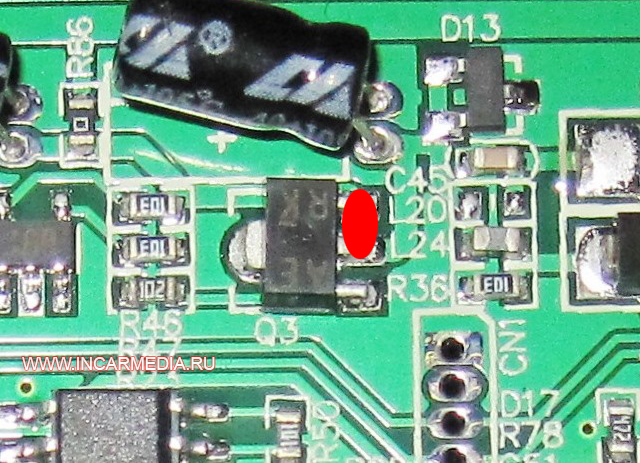

На фото показано какие дорожки необходимо замкнуть после выпаивания транзистора.

Апгрейд платы контроллера монитора Liliput

Провода питания подпаяны напрямую к плате контроллера матрицы Liliput.

Апгрейд платы контроллера монитора Liliput

Такие несложные переделки улучшают качество использования данного монитора. В других моделях мониторов расположение контактов и радиодеталей на контроллере матрицы может меняться.

Обновлено 15.04.2020 01:17
