MAZDA 6 2007 NEW GH CARPC - Строим автомобильный компьютер.

Mazda 6 2008 года выпуска был приобретен в официальном салоне у дилера в Москве.
2-х литровый седан с механической трансмисией шел в комплектации Sport.





Решение об установки компьютера было принято еще до покупки авто, т.к. сама идея иметь на борту полноценный комп была успешно реализована в прошлом автомобиле. Постепенно изучались технические подробности по разборке Mazda и покупались комплектующие. И спустя только полгода начались работы по внедрению. Самым главным было оставить интерьер не хуже чем потрудились японские дизайнеры.

На фото то что было и как выглядело торпедо до установки монитора.

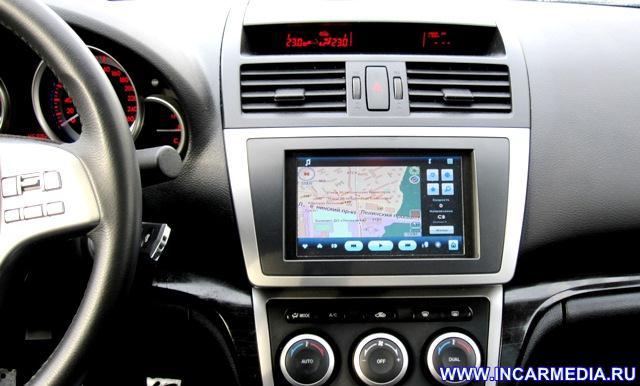

Вот что получилось в конечном итоге. Видно что интерьер не пострадал.



На фото штатная переходная рамка 2DIN со встроенным 7" HDMI монитором фирмы Liliput.



Сам процесс постройки компьютера начался с закупки комплектующих и с разработки самостоятельно некоторых изделий, которые не купить в магазине.

Закупка комплектующих.

Пожалуй, самая дорогая запчасть из всего - это монитор с цифровым и аналоговыми входами, умеющий автоматически включаться при подаче питания и умеющий переключаться на камеру заднего хода управляющим сигналом.

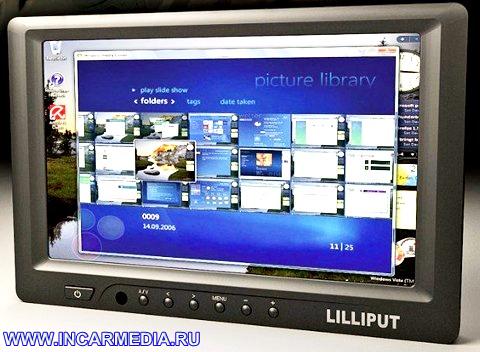

Liliput 2011 Года выпуска.



Несомненно не менее важной и ключевой запчастью является специализированный блок питания M2-ATX, разработка американской фирмы mini-box.com. Данный блок питания умеет автоматически включать и выключать компьютер, достаточно повернуть ключ зажигания в замке.


GPS приемник BU-353 на чипсете Sirf Star III - является на сегодня самым точным и самым качественным устройством для определения координат и навигации в любых навигационных программах.



Сам компьютер был собран в корпусе из оргстекла K5.3 собственной разработки.

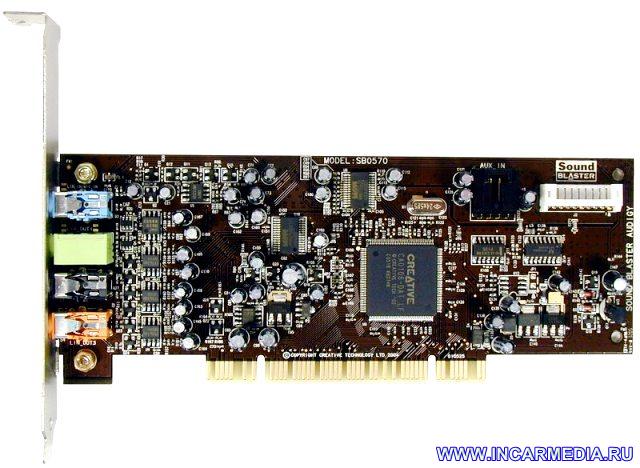

Были приобретены звуковая карта фирмы Creative 7.1 SB0570.



Карта захвата видео Avermedia EZmaker для видеорегистрации.

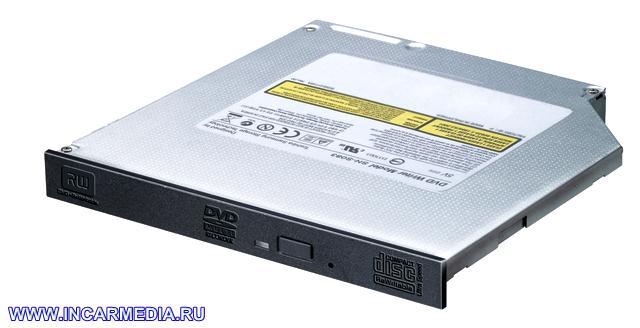

DVD-RW для чтения и записи дисков, используется очень редко, т.к. музыка и видео переносятся в компьютер при помощи флешки.



Материнская плата, жесткий диск, память, процессор и все выше перечисленные комплектующие были собраны и настроены в системный блок.
Материнская плата - Asus, чипсет H55, выходы HDMI, DVI, VGA
Прцессор - Core i3
Прогаммное обеспечение для системы куплено оффициально и законно:
операционная система - Win XP SP3 Rus Home Edition,
программа управления - Centrafuse 2.
Программное обеспечение для навигации можно скачать, установить и использовать бесплатно:
программа доступна на сайте www.pocketgis.biz
карты доступны на сайте www.probki77.ru

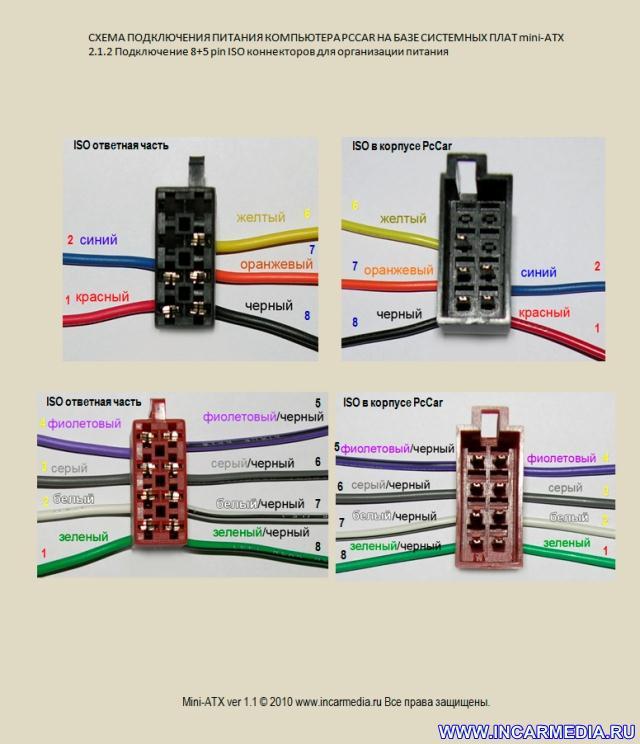

Питание системного блока подключено через разъем по данной схеме.





Настройка и подключение компьютера осуществляется через переходник от обычного БП ATX.



AZ-FM адаптер звука поможет нам беспрепятственно подключить компьютер с звуковой картой к штатному балансному усилителю Bose в Мазде.




Разработка и изготовление некоторых изделий.

Переходная рамка для монитора.

Переходная рамка для матрицы монитора с крепежем контроллера проектировалась после покупки и получения штатной переходной 2DIN рамки. Оказывается японцы разработали данную рамку для нелюбителей штатной акустики и любой желающий может все поменять. После заказа и оплаты приехала коробка с такой вот наклейкой. Сразу видно и понятно - оригинальная запчасть.



Сама 2ДИН переходная рамка, лицевая сторона.

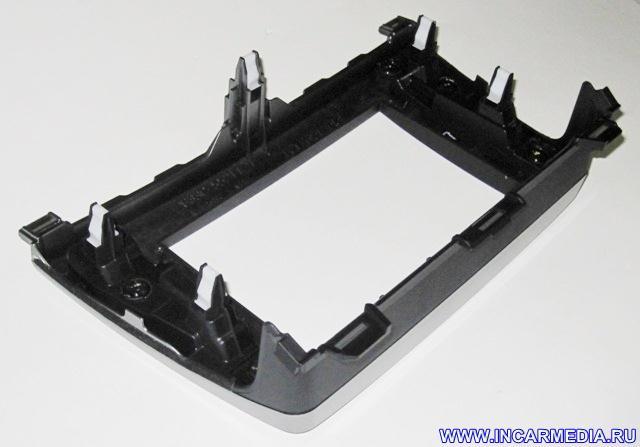

2DIN рамка - вид сзади, на фото видно 4 стоечки к которым будем крепить переходную рамку с матрицей.





После внешнего осмотра и снятия размеров была придумана переходная рамка для матрицы по специальной технологии. Лицевая сторона.



Вид снизу.

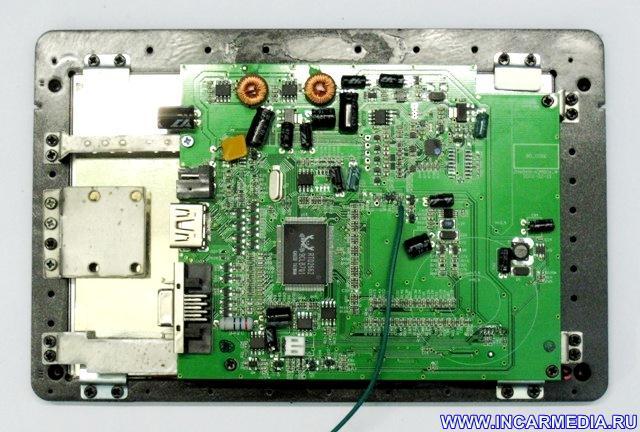

Устанавливаем матрицу в рамку.





Вырезанные лазером элементы крепления для контроллера и матрицы.

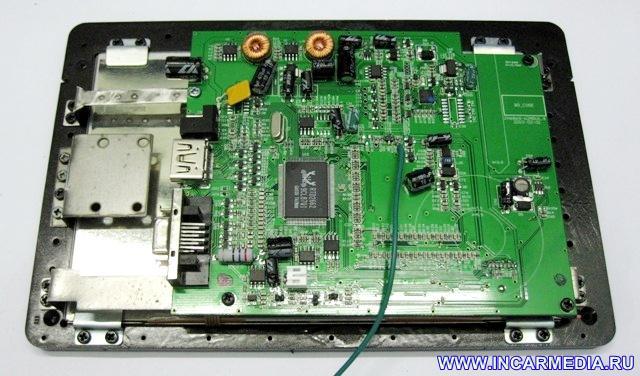

Крепим матрицу и контроллер в рамке.





Крепим переходную рамку с матрицей в штатной рамке 2DIN. Все крепления выполнены технологично.





Результат и внешний вид сборки.



Разборка салона, шумоизоляция, протяжка проводов, сборка и подключение.

Шумоизоляция в Mazda 6.

Следующий этап - разборка салона и шумоизоляция. Для этого был куплен в магазине Русь-Трейд материал битопласт 4мм, 2мм, с фольгой и без. Салон в мазде очень легко разбирается, был снят потолок, часть внутренней отделки. Потолок проклеен 2 мм вибропластом и 2-ым слоем 5 мм материал на основе пропитанного паралона с самоклеющейся основой, багажник, арки и стенки 4 мм вибропластом. Материал нарезался на куски нужного размера, прогревался строительным феном и клеился.



На фото багажное отделение, проклеенное шумоизоляцией, там же установлен компьютер.



Протяжка проводов.

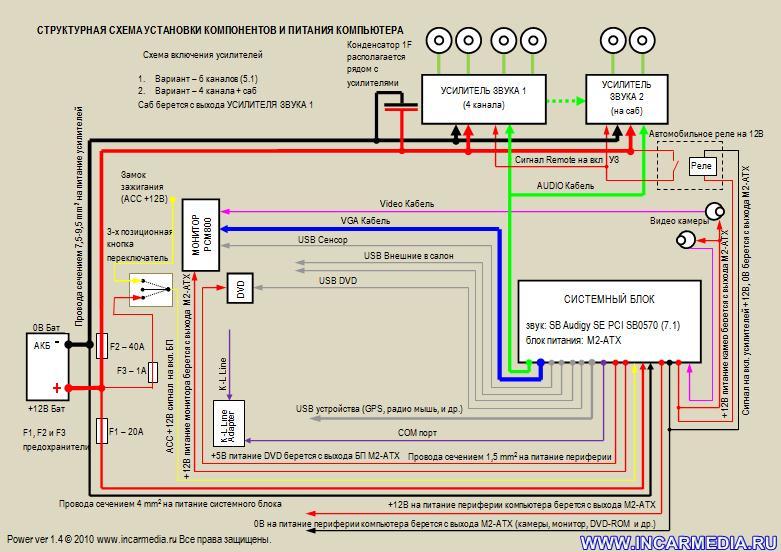

Протяжка проводов и подключение компонентов выполнено по схеме.

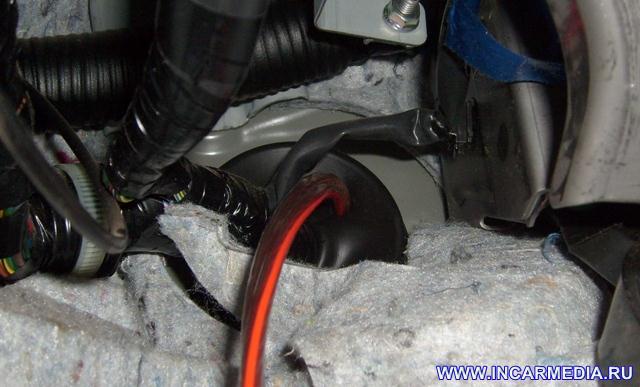

В моторный отсек кабель тянем через специальное уплотнительное резиновое кольцо для штатной проводки.



Подключаем питание компьютера к аккумулятору через колбу с предохранителем на 20 Ампер.



Снимаем штатную магнитолу.



Провода питания тянем по порогу.



Разбираем багажное отделение, снимаем обшивку.



Подключение.

Для подключения на понадобятся следующие компоненты, а также многое другое.



Чтобы задействовать для управления компьютером резистивные кнопки на руле нам потребуется специальный USB контроллер - собственная разработка фирмы DigitalCar.ru.

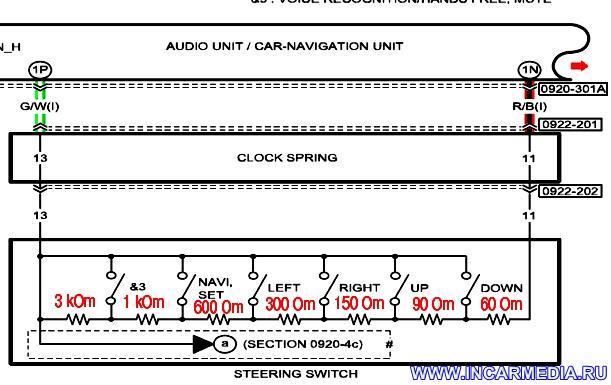

Электрическая схема кнопок в руле.



USB контроллер резистивных кнопок для PCCar. Подключается к разъему от штатной магнитолы и в свободный порт USB на компьютере.



Устанавливаем 3-х позиционную кнопку для дополнительного управления включением компьютера. Кнопка идеально подошла в специально предусмотренное место.

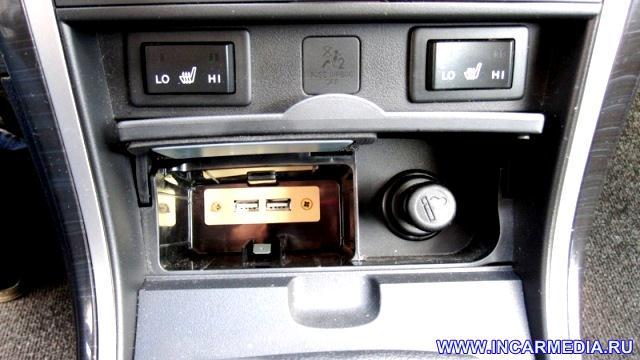

Для выноса USB портов в салон, чтобы подключить флешку, монтируем специальный крепеж в месте для пепельницы, вынув ее за ненадобностью.

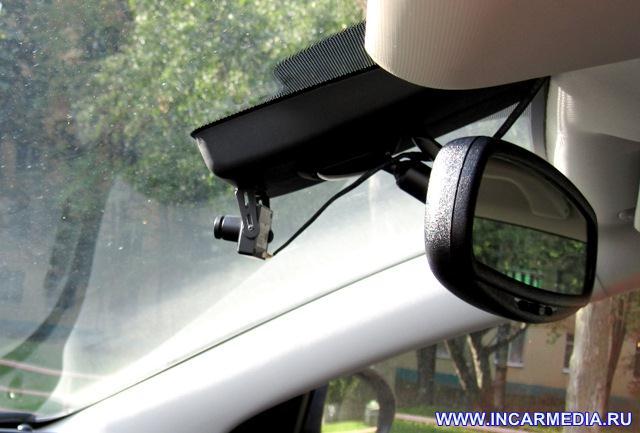

Видеокамера нашла свое место за зеркалом.



USB радио (Radio GaGa), разработанное также DigitalCAR.ru специально для CarPC устанавливаем за бардачком, подключив штатную радиоантену и провод удлиннитель USB в устрйство.



Подключение звука.

Для подключения звуковой карты к адаптеру звука AZ-FM, используем провод переходник джэк на 2 тюльпана и гальваническую развязку Mystery MAD-GL.



Гальваническая развязка (шумоподавитель) Мистери.

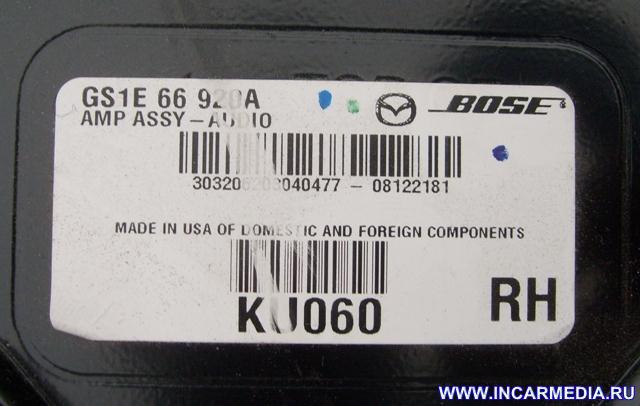

Далее адаптер звука AZ-FM подключаем к балансному входу штатного усилителя Bose Mazda.



Разъем, приходящий на усилитель - к нему и подключаем адаптер звука AZ-FM. Прослушивание музыки показало, что звук ни сколько не ухудшился а наоборот улучшился, ввиду шумоизоляции салона авто.



Снятие спойлера в мазде.

Снятие спойлера на Mazda 6 New Sport для установки в него GPS приемника - трудоемкая и сложная операция, намучившись и изучив способ его крепления был разработан и изготовлен специальный экстрактор для пластиковых защелок.

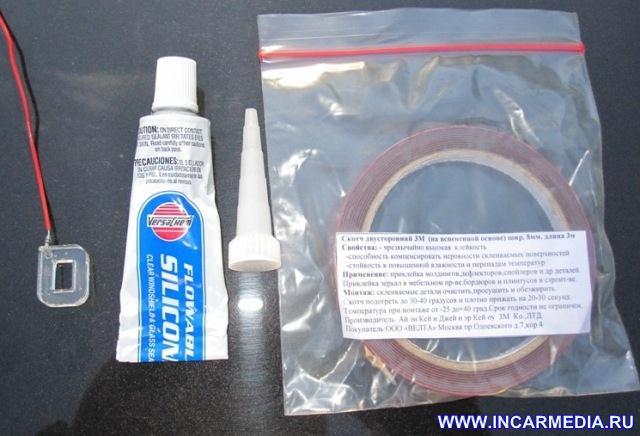

На фото то, что нам потребуется для данной операции. Экстрактор защелок, Силиконовый герметик, двухсторонний скотч фирмы 3M.



Вот такие вот 3 защелки мешают нам спокойно открутить гайки и снять спойлер.



Используем для снятия специальный экстрактор, вот как он работает. Перед снятием избавляемся от двухстороннего скотча, на который приклеен наш спойлер помимо зщелок и гаек.



Спойлер снят, сверлим отверстие в крышке багажника, протягиваем в него провода и монтируем GPS приемник, отверстие с проводами заливаем силиконовым герметиком. На фото видно что устанавливается 2 шт GPS приемников, на всякий случай, при выходе из строя первого, второй будет запасным, чтобы не разбирать опять.



GPS приемники BU-353 разобраны, залиты эпоксидным клеем и замотаны изолентой - все это для уменьшения размера.



Провода от GPS попадают в багажное отделение, где установлен компьютер, через штатную резиновую трубку.



Клеем скотч и ставим спойлер на место.





Установка GPS приемника в спойлер обеспечивает максимальное качество приема сигнала без помех, ведь, если размещать приемник в салоне, крыша и метализированная тонировка стекол ослабит сигнал спутников и ухудшит качество приема, а в след за этим неправильно покажет положение в навигации на карте.



Подключив питание, предварительно все проверив, замеряем общее потребление тока компьютером, оно составляет 4,5 Ампера максимум.



Управление компьютером осуществляем не только сенсорным дисплеем, но и радиомышкой.



Жесткий диск в компьютере крепится через демпферы из пористой резины, для гашения вибраций и ударов.



В рамке установлена новейшая матрица от монитора Liliput. Ее модель AT070TN84. Данная матрица показывает еще более качественную картинку, даже при частичном засвете от солнца в отличии от ее предыдущих моделей.



Предшествующая модель матрицы от мониторов прошлых версий.



Установка светодиодов в катафоты.

Установка светодиодов в катафоты выполнена по следующей схеме.



Для установки нам потребуется снять катафоты, вскрыть, приклеить линейку светодиодов, склеить обратно, установить и подключить их.



Результат - катафоты светятся как габариты и при нажати на педаль тормоза вспыхивают вместе со стоп сигналами.



Интернет в автомобиле.

Интернет в машине подключается автоматически посредством модема от Билайн ZTE MF626, прошитым на заводскую прошивку, что дает нам возможность использовать в настройках стандартное подключение к сети Windows и использовать сим карту любого сотового оператора.



Парковочная камера заднего вида.

Помогает припарковаться в сложных условиях, подключается к видеовходу на мониторе и активируется при включении задней передачи. Камера установлена под бампером.







Картинка на экране.
