Сборка компьютера в корпусе 2DIN для Suzuki Grand Vitara.

Когда все устройства, комплектующие и детали готовы начинается сборка в единое целое. Платы и контроллеры монтируются в корпус, обжимаются провода в разъемы, все комплектующие подключаются и настраиваются. Провода обжимаются в разъемы неспроста, это делается для того, чтобы устройство можно было потом разобрать в случае ремонта. В результате получается готовое устройство.

Готовое устройство 2дин

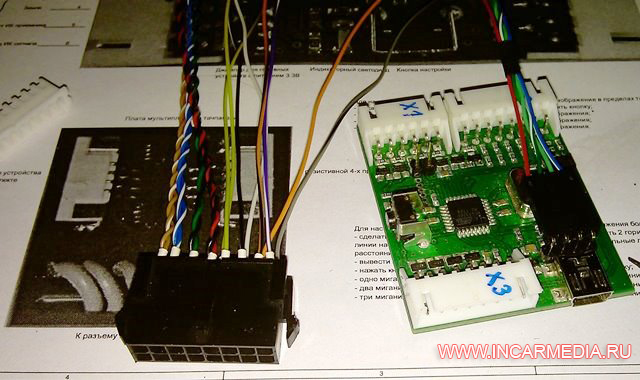

На фото контроллер от Yam v.3 и обжатый разъем для подключения периферии и управления.

Контроллер и провода в разъемах

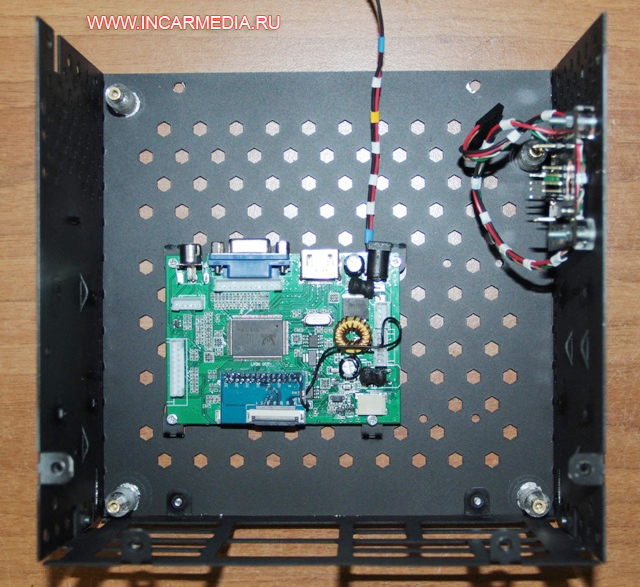

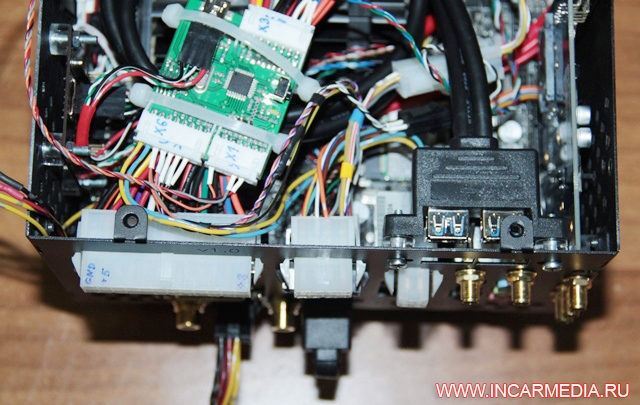

Смонтированный в корпус контроллер матрицы и USB hub.

Корпус 2дин с установленным контроллером матрицы

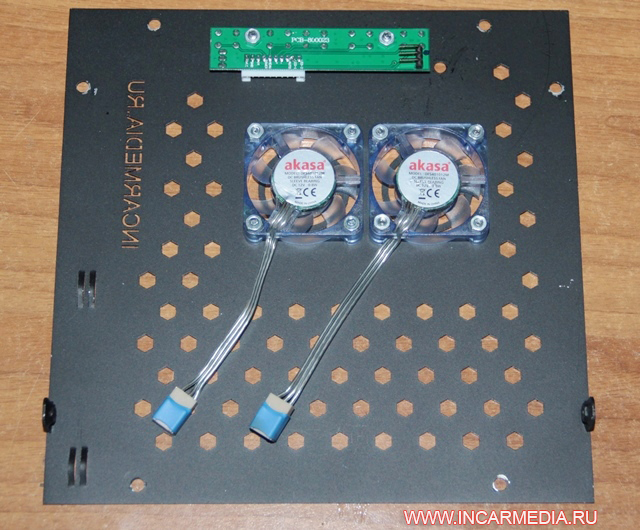

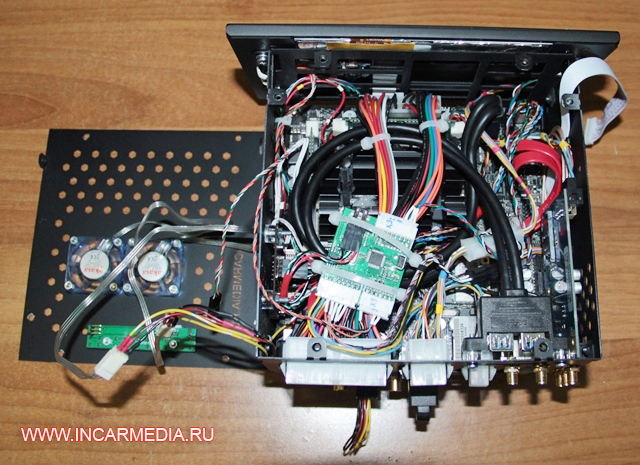

Крышка корпуса с вентиляторами и панелью кнопок от контроллера матрицы.

Крышка с кулерами от 2дин корпуса

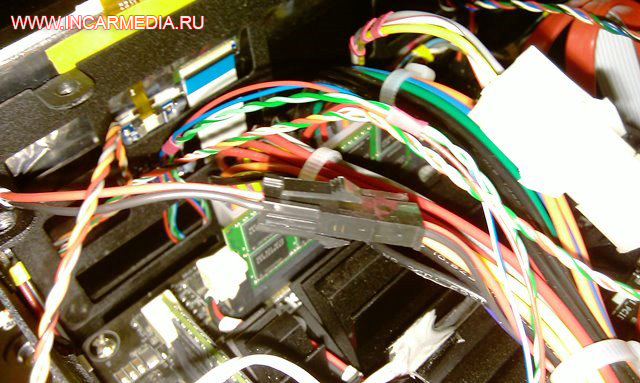

Провода вентиляторов укорочены и переобжаты в разъемы.

Крышка с кулерами от 2din корпуса

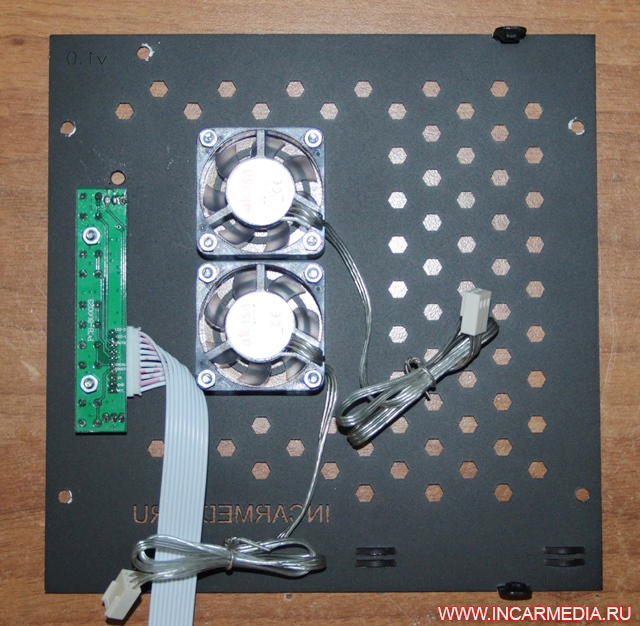

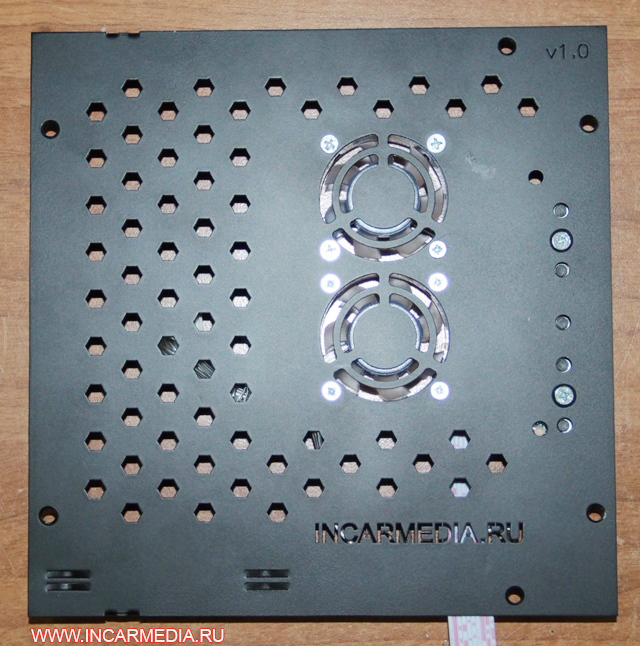

Крышка корпуса - вид сверху. Видны вентиляторы, кнопки и светодиод от платы управления контроллером матрицы.

Крышка с кулерами от 2din корпуса

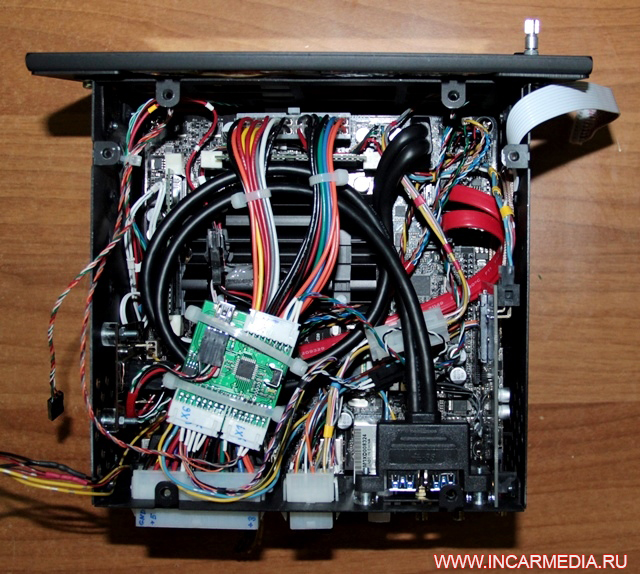

Устройство почти собрано и скомутировано.

Собранный компьютер в корпусе 2дин

Что бы USB кабель, подключенный в компьютер сильно не выпирал - USB разъем на корпусе прикручен через проставки.

Собранный компьютер в корпусе 2дин

Видна установленная карта расширения с Sierra 7710.

Собранный компьютер в корпусе 2дин



Собранный компьютер в корпусе 2дин

На радиатор процессора приклеен термодатчик.

Датчик температуры приклеен на радиатор процессора

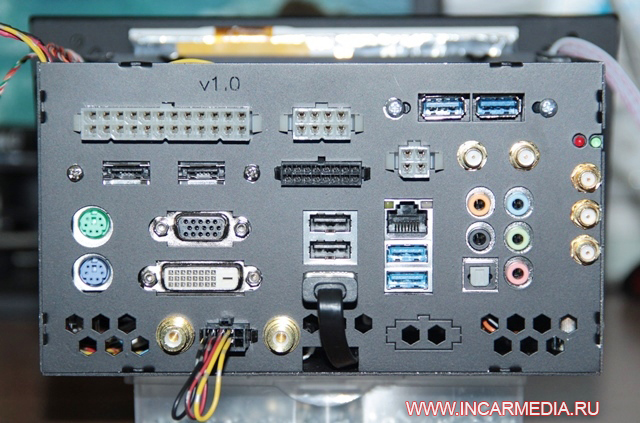

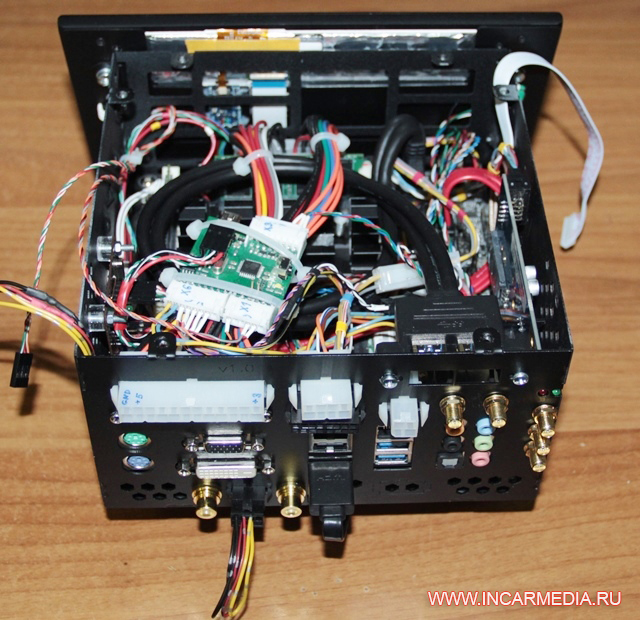

Задняя панель компьютера. Белый разъем 24pin - разъем питания АТХ. SATA, USB. Белый разъем 8pin - разъем для подключения 2-х камер (запаралелен с RCA), сигнал заднего хода, ACC, +12В. Черный разъем 16pin - разъем для подключения управления включением материнской платы, светодиоды индикаторы работы материнской платы, ресет, подключение резистивных кнопок. Черный разъем 8pin - разъем для подключения и управления вентиляторами охлаждения платы в корпусе. Разъемы для подключения антенн.

Компьютер 2DIN вид сзади

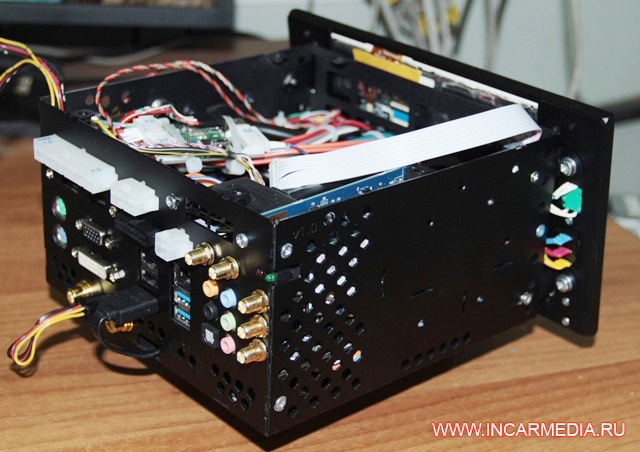

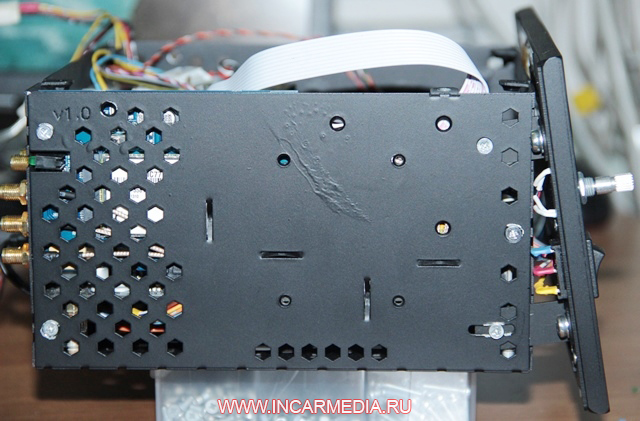

Вид сбоку, видно что переходную рамку с матрицей можно повернуть на нужный угол.

Компьютер 2дин вид сбоку



Компьютер 2дин вид сбоку

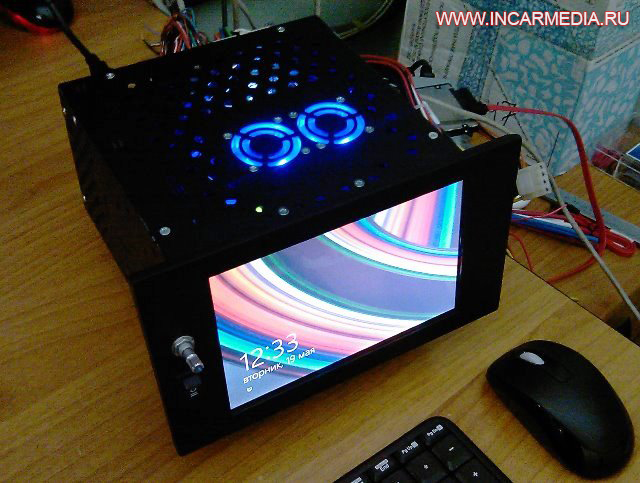

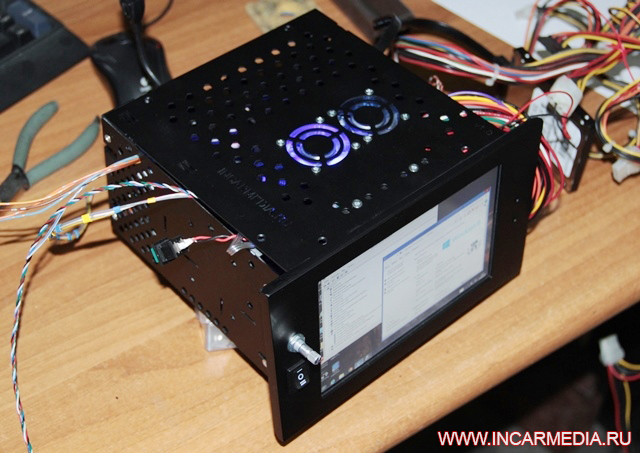

Устройство собрано и настроено.

Компьютер 2DIN вид спереди



Компьютер 2DIN вид спереди

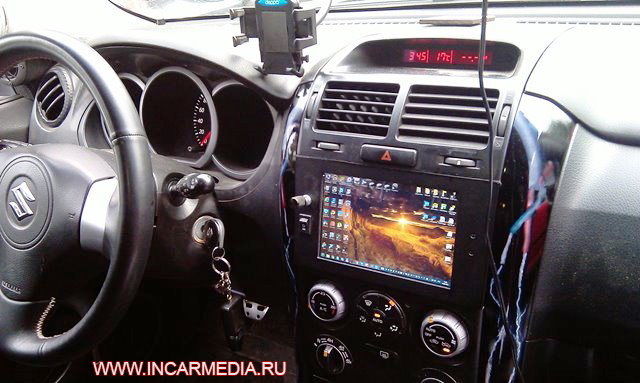

Устройство установлено в автомобиль Suzuki Grand Vitara.

Компьютер 2DIN установленный в Suzuki Grand Vitara
