Изготовление монитора с крепежом для 2 DIN компьютера.

Изготовление начинается с разработки чертежей в CAD программе. Далее по подготовленным чертежам вырезаются из оргстекла заготовки на лазерном станке. Вырезанные заготовки обрабатываются и склеиваются. После склеивания окрашиваются. В готовую переходную рамку крепится тачскрин (сенсор) и матрица. Далее собирается крепеж.

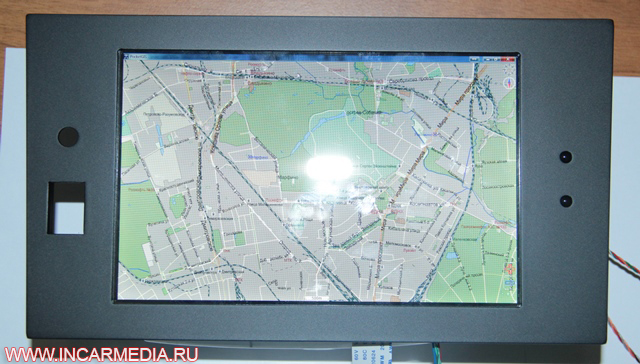

Готовая переходная рамка с установленной матрицей и сенсором.

Переходная рамка с установленной матрицей и тачскрином

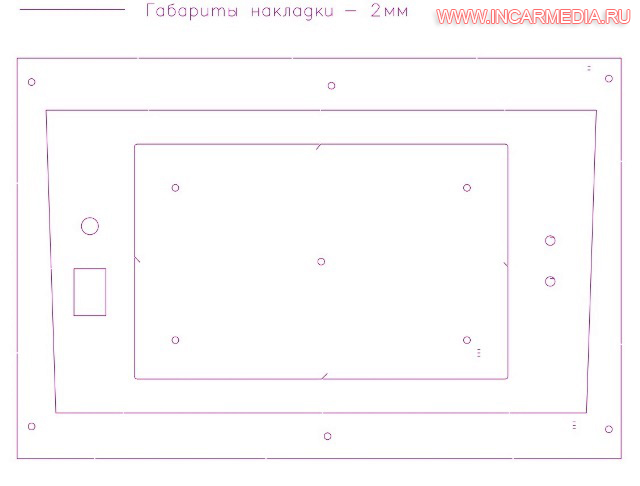

Чертеж накладки для рамки, разработанный для резки на лазерном комплексе.

Чертеж заготовки из оргстекла

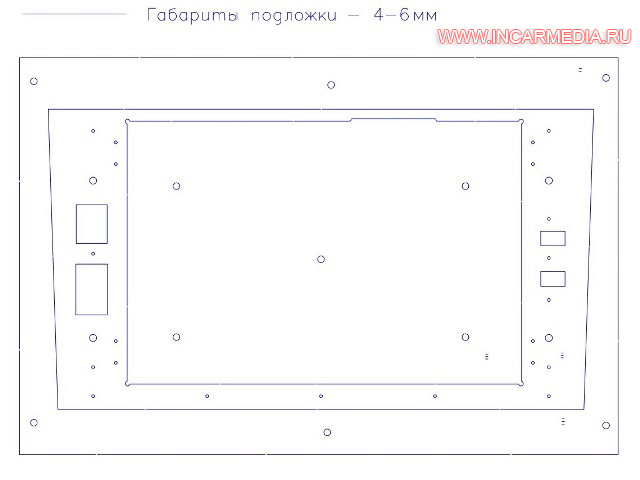

Чертеж подложки для рамки.

Чертеж заготовки из оргстекла для переходной рамки

Склеивание 2-х заготовок под прессом - накладки и подложки. Для склеивания использован клей Acrifix.

Склеивание заготовок под грузом

Проверка макета с установленной матрицей и сенсором.

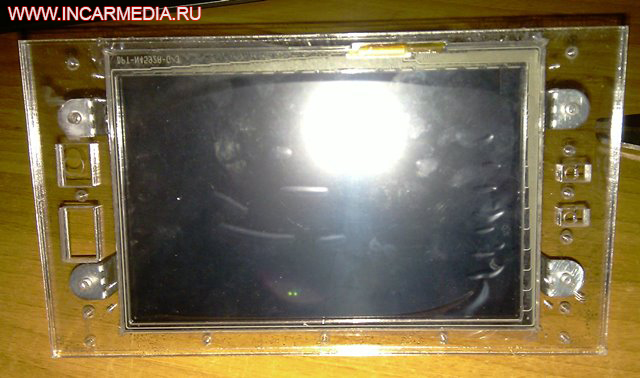

Примерка матрицы в переходной рамке

Все собралось, далее примерка.

Переходная рамка с матрицей

Примерка прошла удачно - далее покраска.

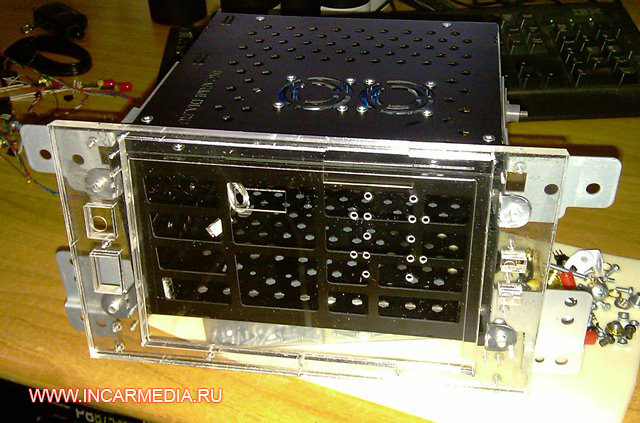

Примерка рамки на 2дин корпусе

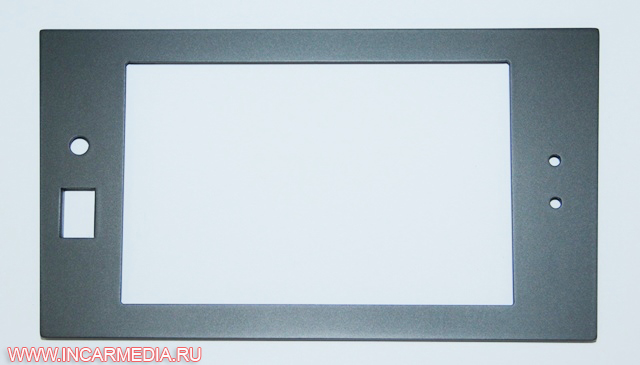

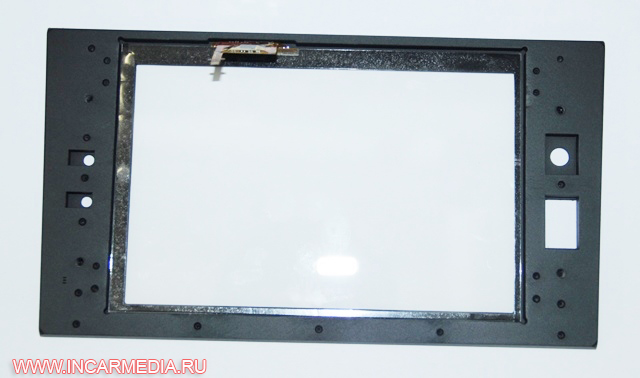

Готовая переходная рамка для матрицы после склеивания, подготовки и покраски. Вид сверху, лицевая часть.

Переходная рамка после покраски

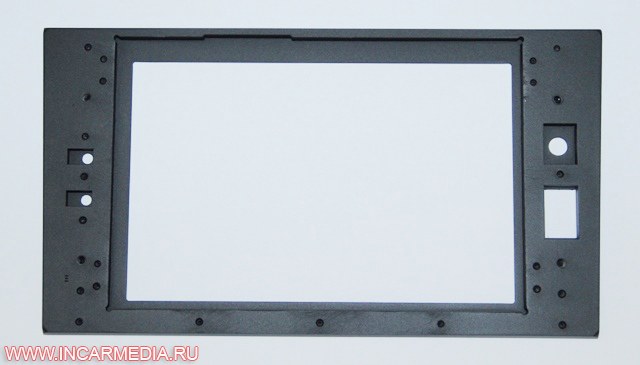

Рамка - вид снизу (внутренняя часть).

Переходная рамка после покраски

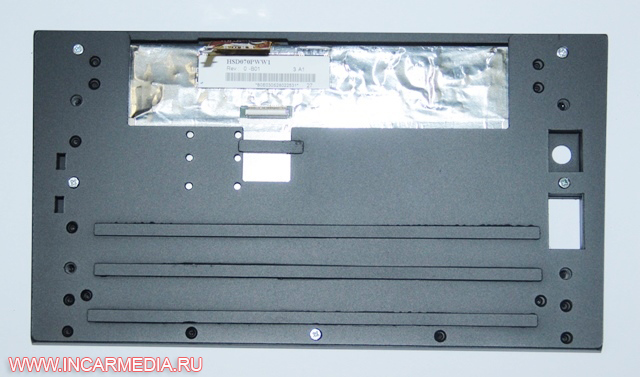

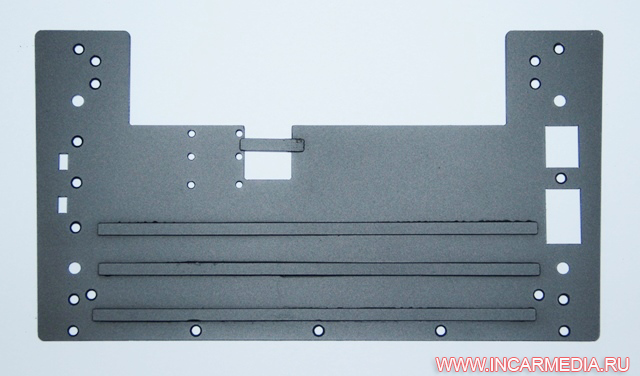

Задняя крышка для переходной рамки.

Крышка для переходной рамки после покраски

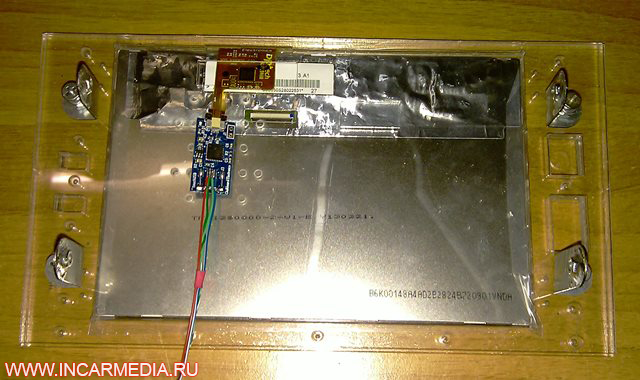

Установка сенсора DPT N4592A-G/3 в переходную рамку для матрицы.

Установленный в рамку сенсор

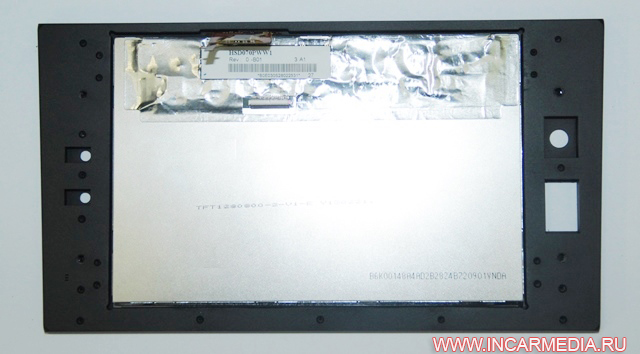

Установка 7" матрицы HSD070PWW1-B01 в переходную рамку.

Матрица и тачскрин установленные в переходную рамку

Прикрученная задняя крышка после установки сенсора и матрицы.

Переходная рамка с матрицей закрытая крышкой

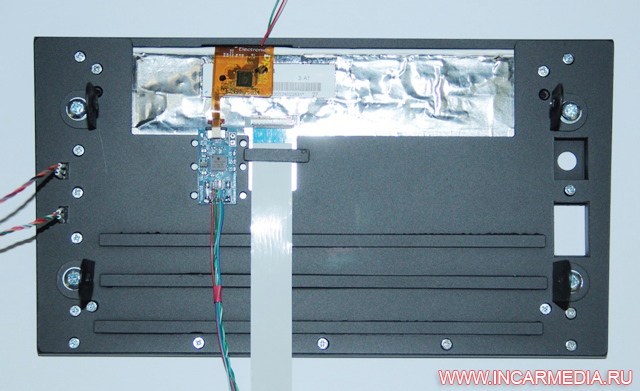

Установлены контроллер сенсора, шлейф, ИК датчики, крепежи.

Переходная рамка с матрицей, тачскрином и контроллером

Контроллер матрицы.

Контроллер матрицы



Контроллер матрицы
