Mazda 6 MPS CarPC. Установка в Block Mazda - 12.06.2007.

Для расширения мультимедийных функций данного автомобиля клиент захотел установить в автомобиль систему на базе персонального компьютера. Система должна была обеспечить: видеоинтерфейс на экране монитора, управление при помощи резистивного сенсора на экране - тач скрин и специальной программы оболочки, несколько GPS навигационных программ, работающих одновременно, организацию интернет при помощи WiFi, коллекцию музыкальных и видео файлов на жестком диске, возможность использовать DVD-ROM для CD дисков, более качественный звук при помощи отдельной качественной звуковой карты.

mazda6-install-001

В качестве экрана установлен китайский раскладной монитор с замененной матрицей и тач скрином от монитора Prology PCM700.

mazda6-install-002

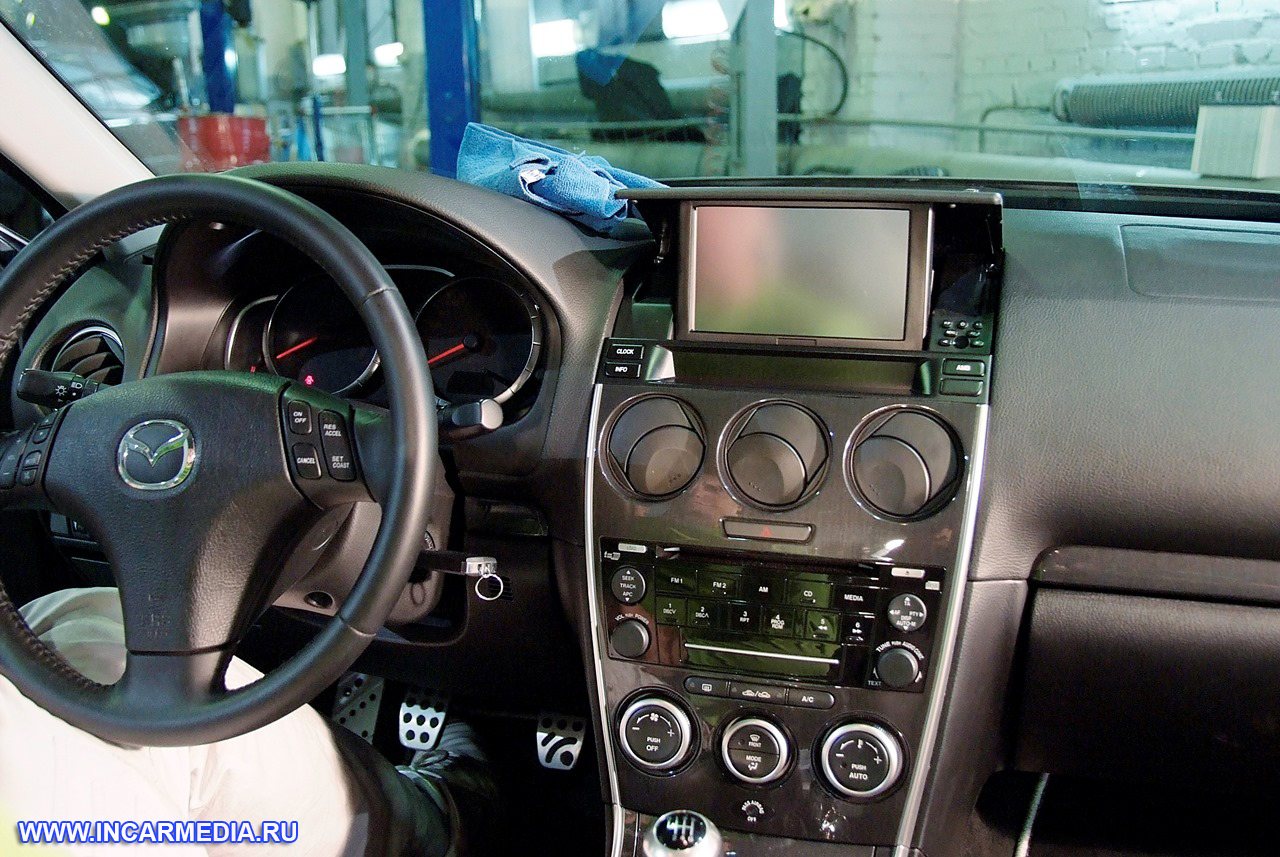

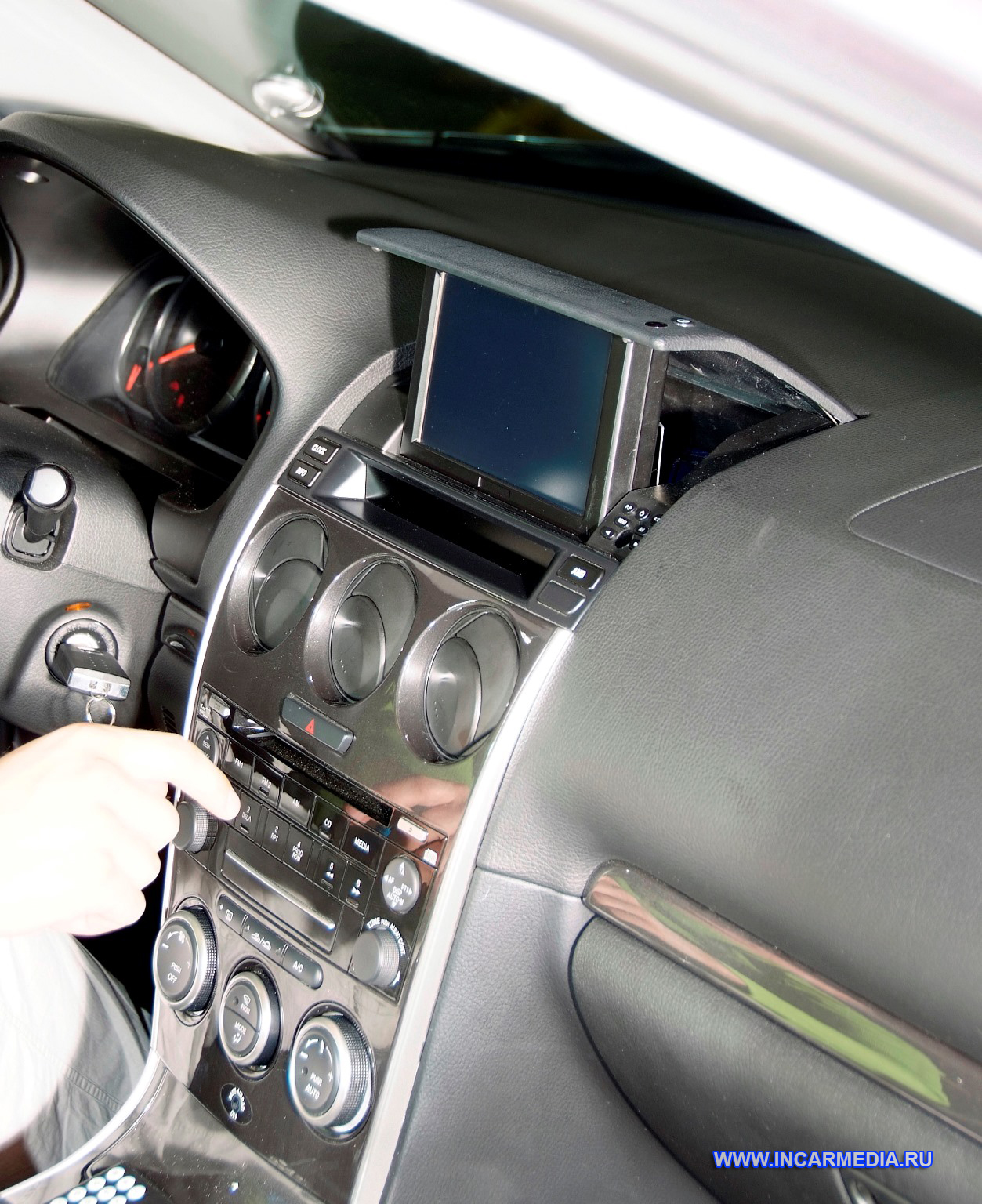

При включении зажигания монитор поднимается вверх, открывая крышку.

mazda6-install-003

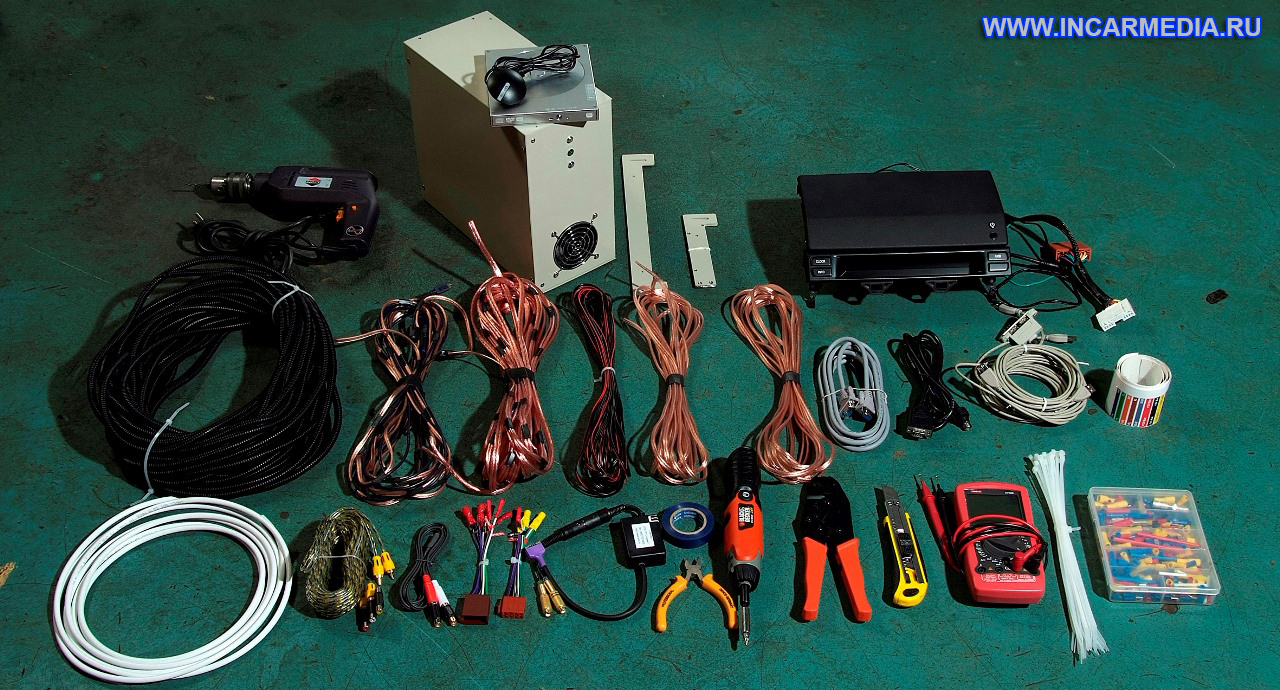

На фото ниже - все что требуется для установки: переделанный раскладной монитор, DVD-RV, USB GPS, системный блок компьютера в корпусе собственной разработки, адаптер звука, проводка и инструмент.

mazda6-install-004

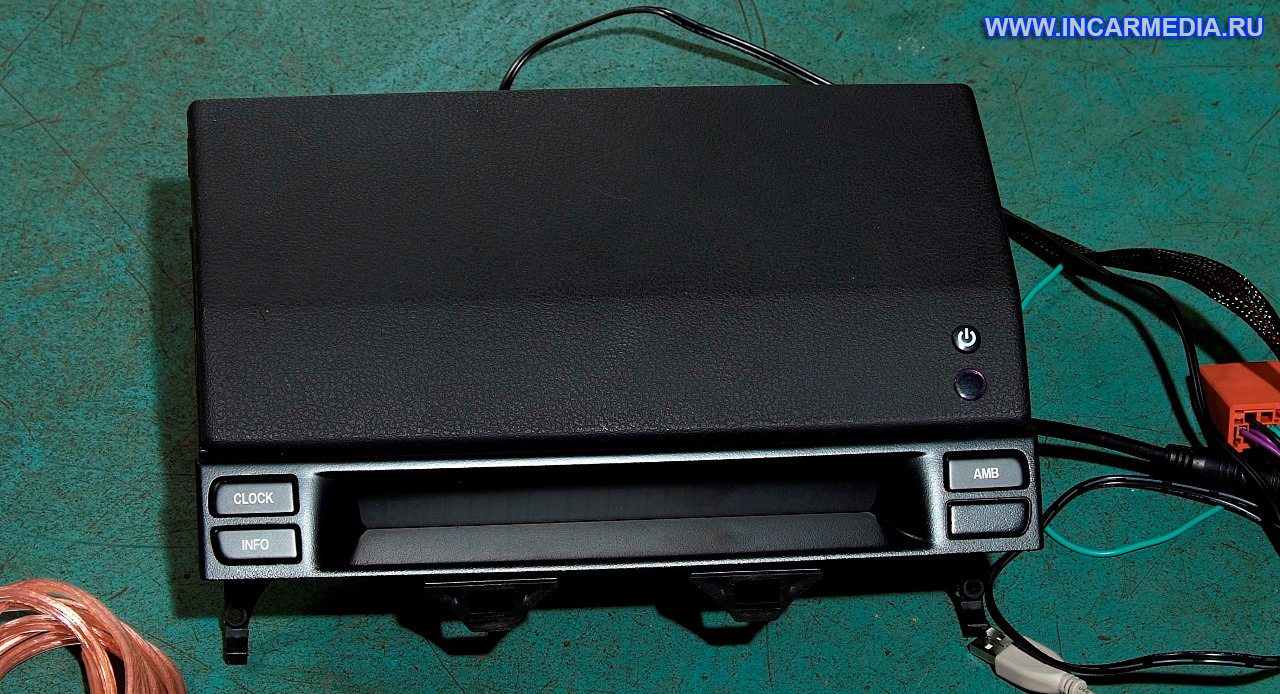

Китайский выдвижной монитор. Качество матрицы на нем не выдерживало критики - пришлось заменить матрицу на другую, более высокого и качественного разрешения.

mazda6-install-005

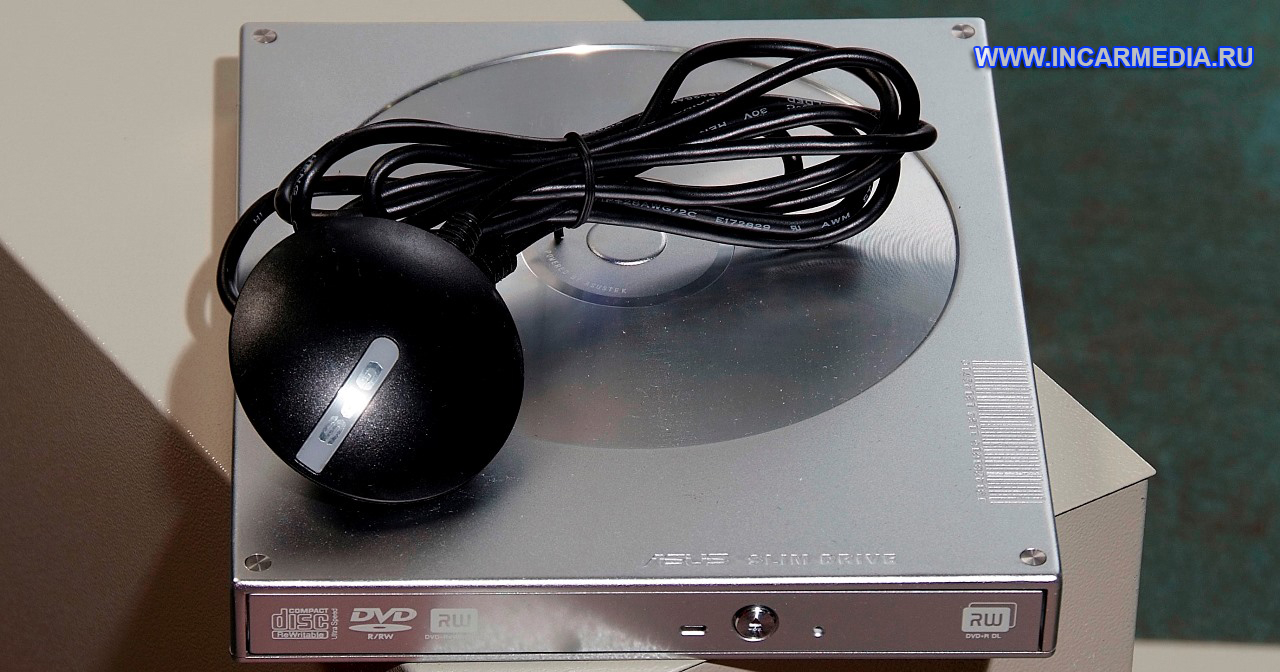

На фото ниже DVD-RW фирмы Asus и USB GPS приемник фирмы GlobalSat BU-353 - обеспечат возможнось слушать музыку, смотреть фильмы с DVD дисков и позиционирование на местности в навигационных программах.

mazda6-install-006

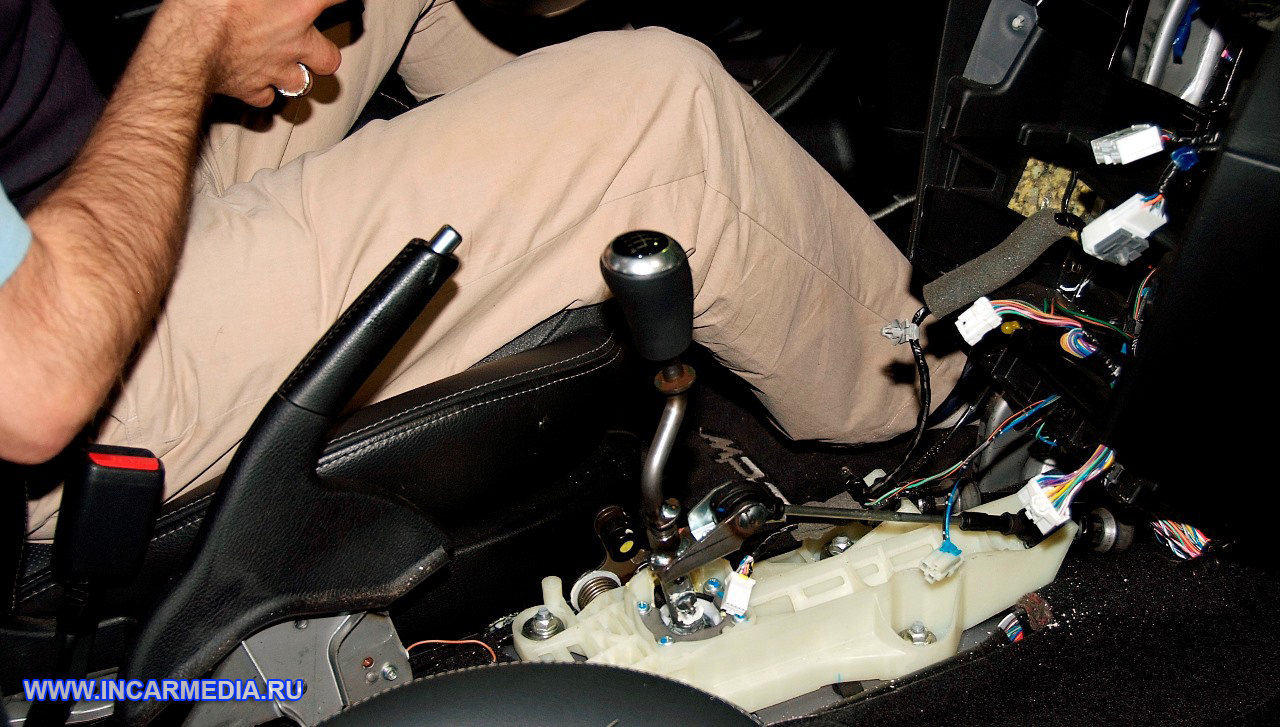

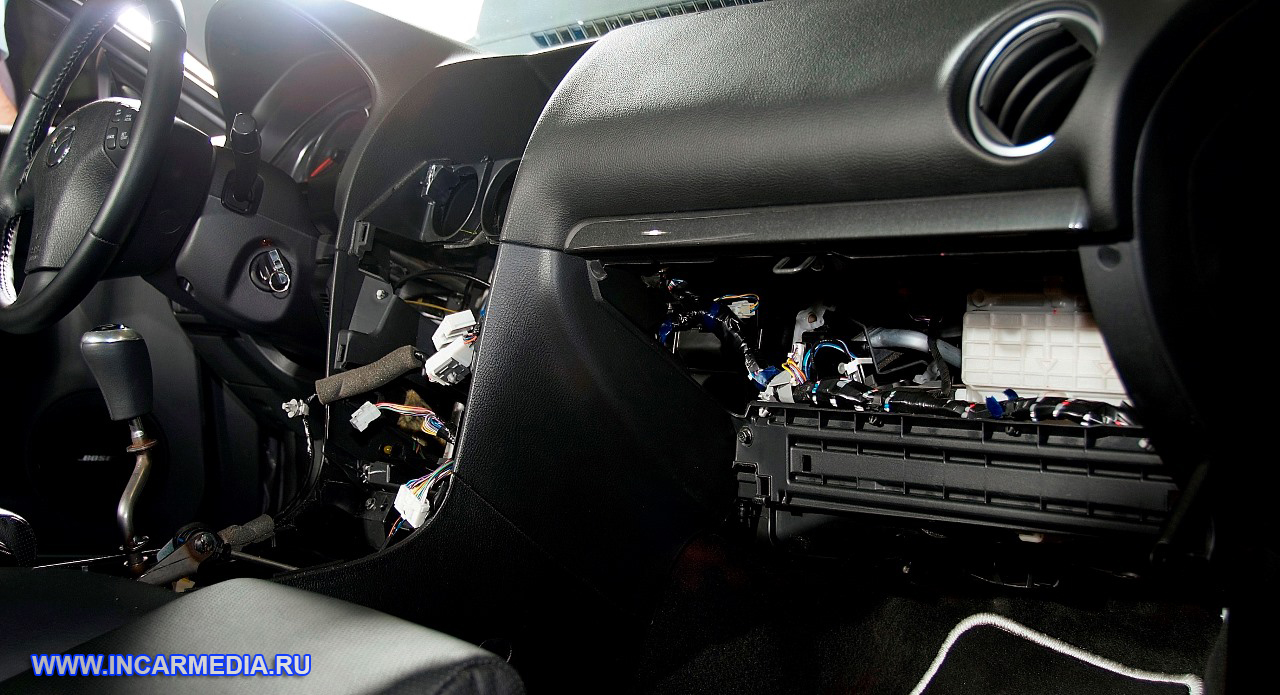

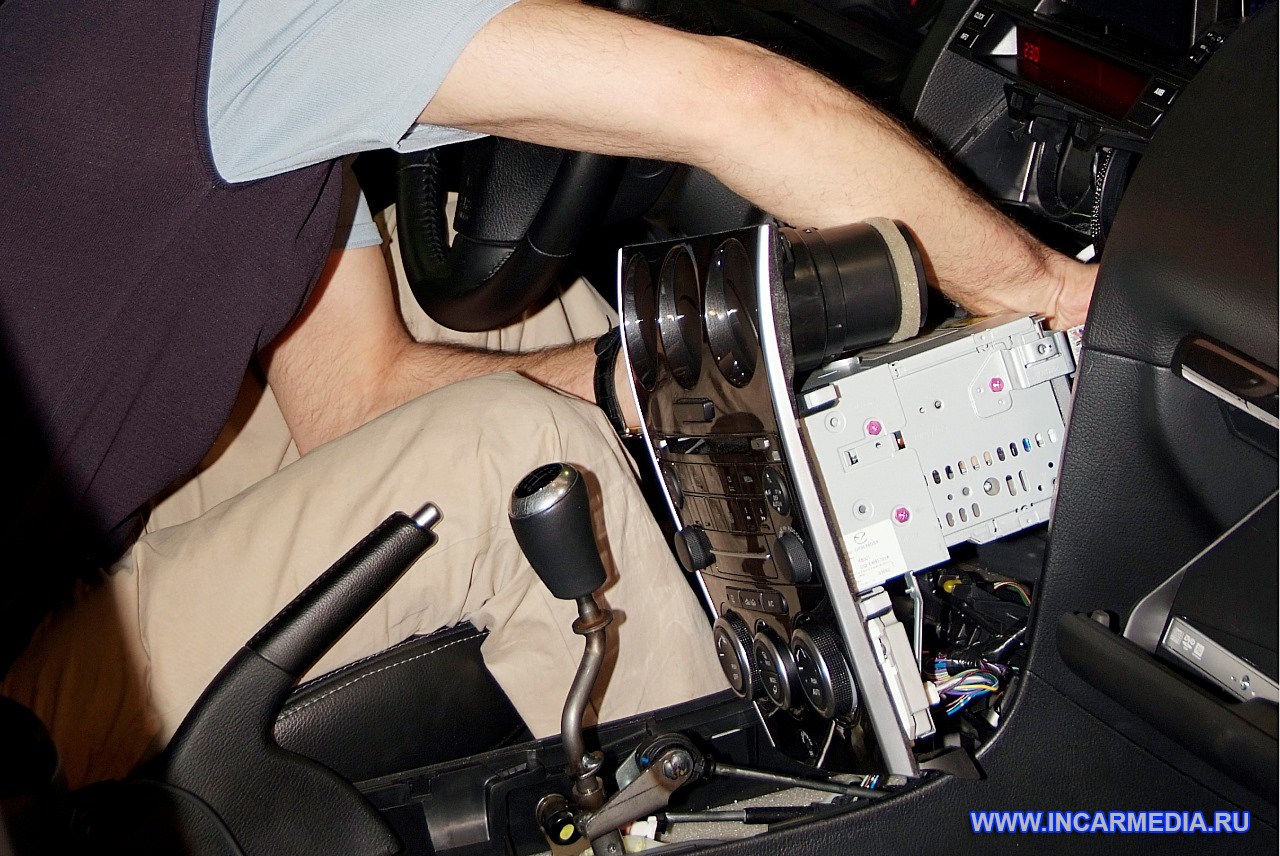

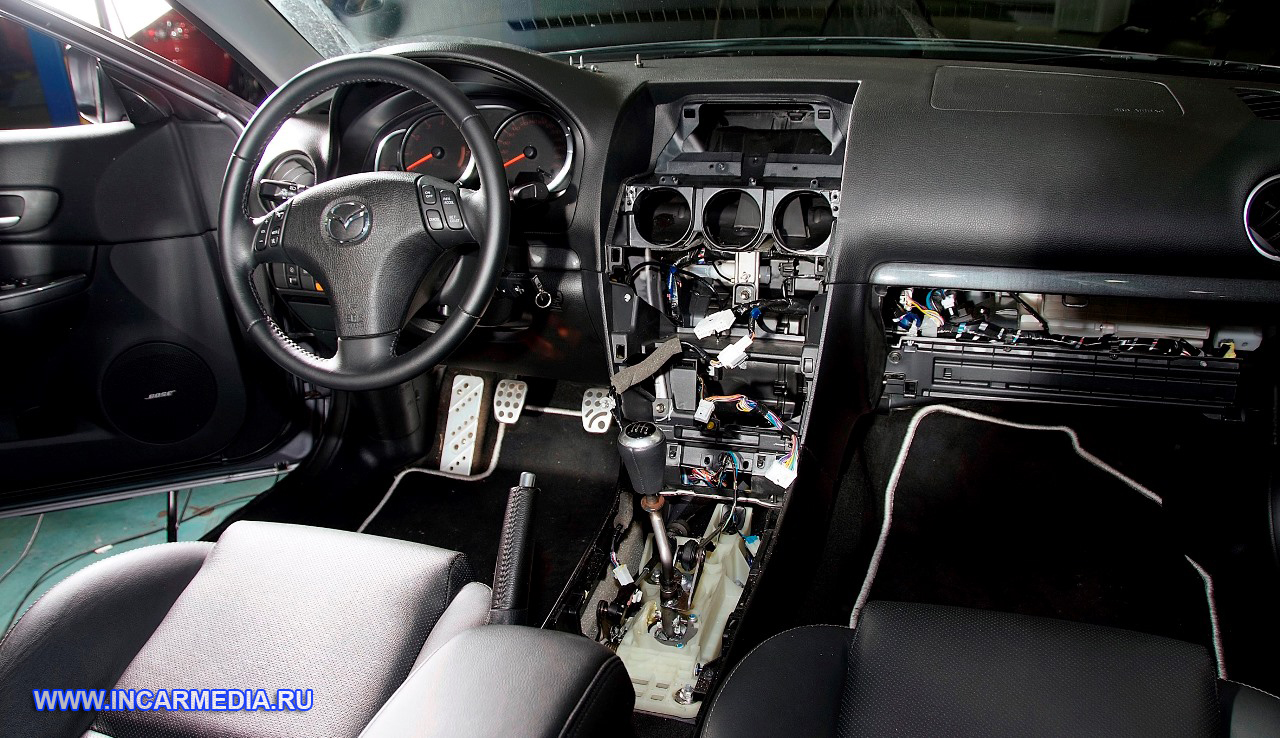

Процесс установки начинается с разборки торпедо, снимается мультимедийная голова, бардачек, центральный тонель.

mazda6-torpedo-001

mazda6-torpedo-002

mazda6-torpedo-003

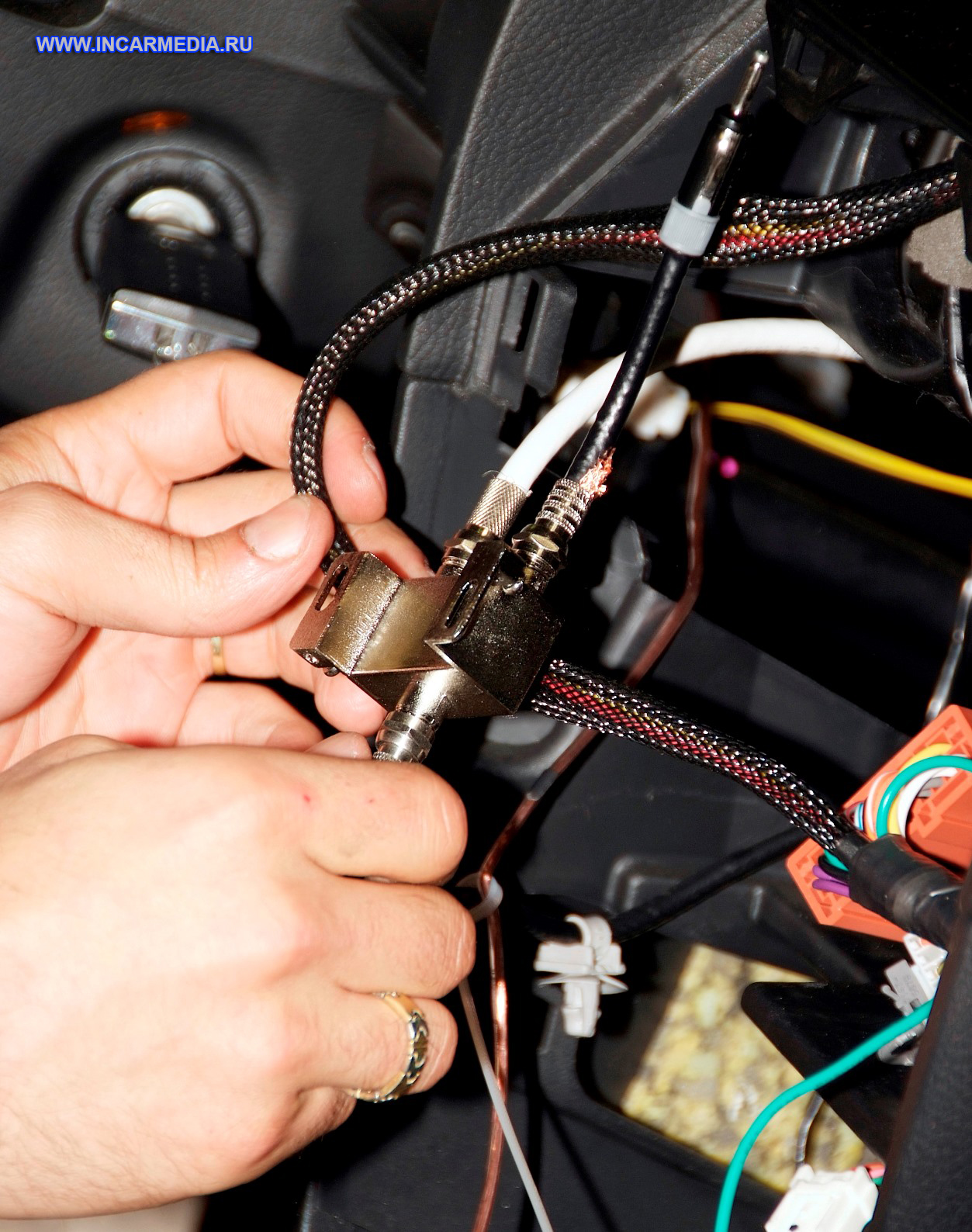

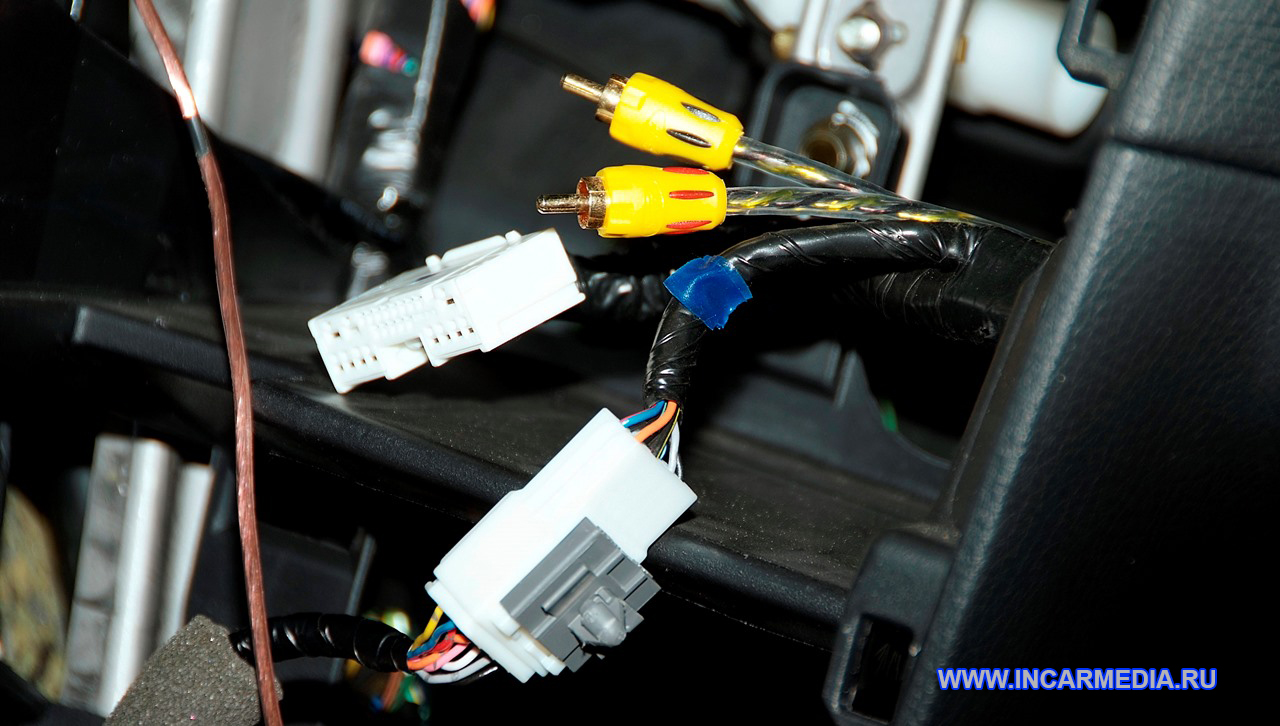

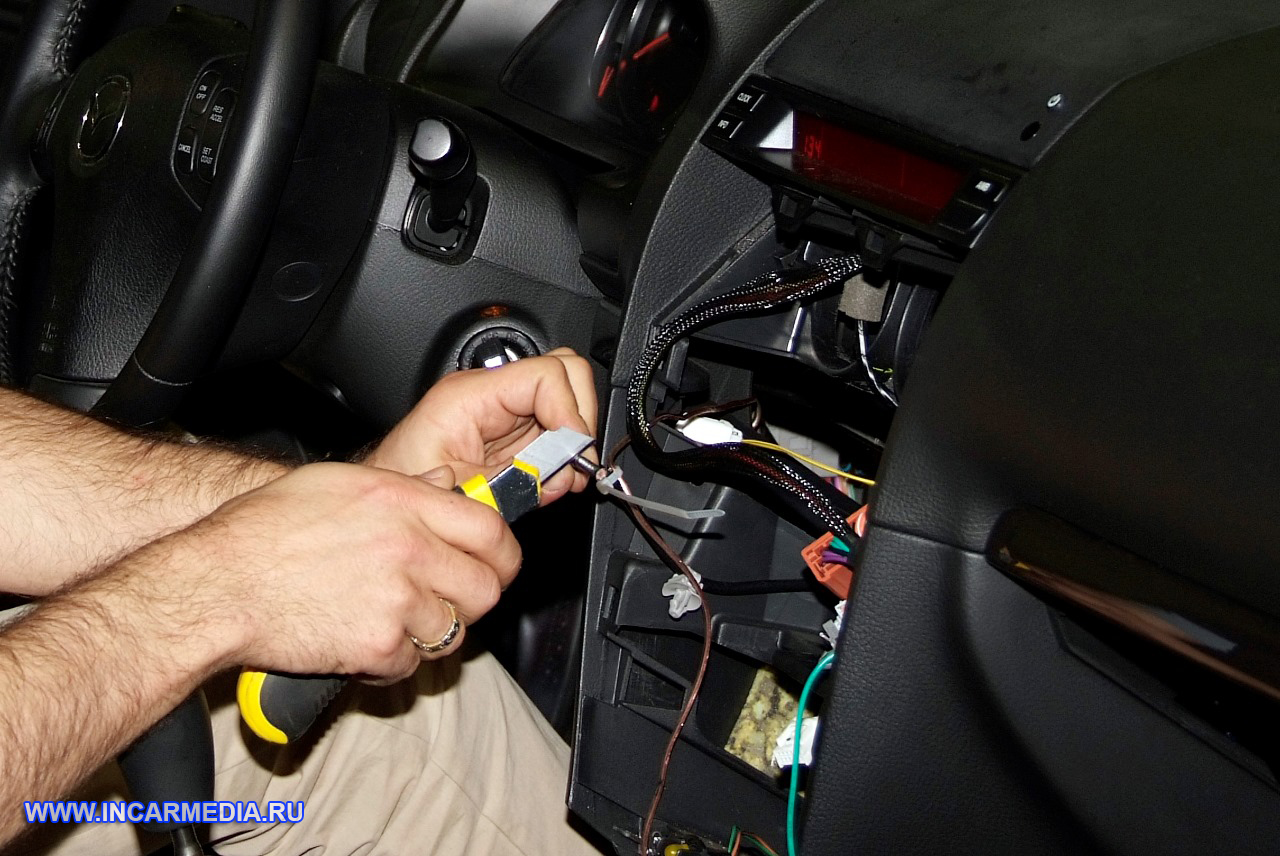

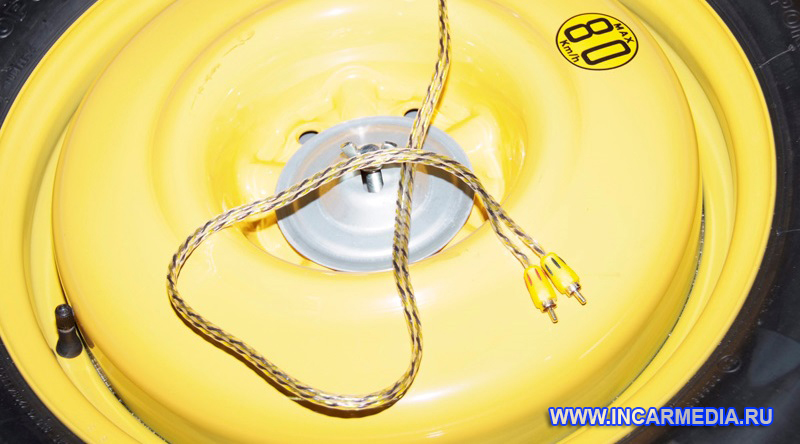

Прокладываются аудио кабели к голове, звук будет идти через нее при помощи специального адаптера звука для организации входа AUX.

mazda6-torpedo-004

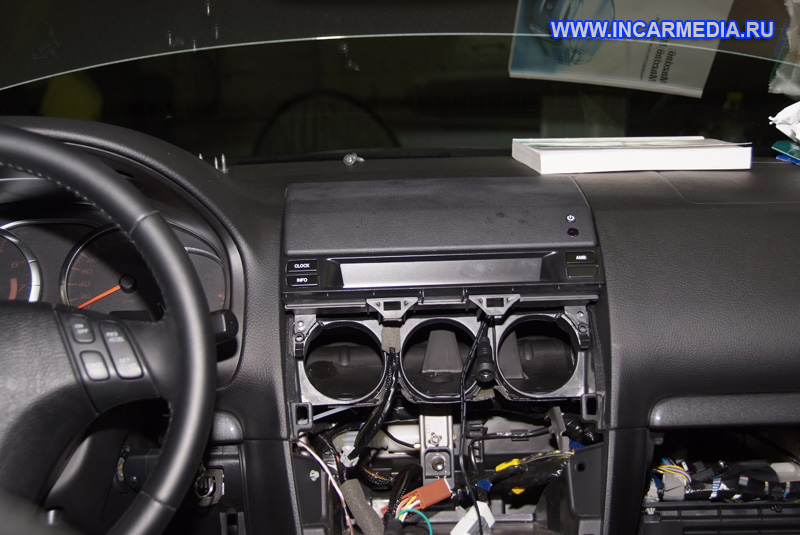

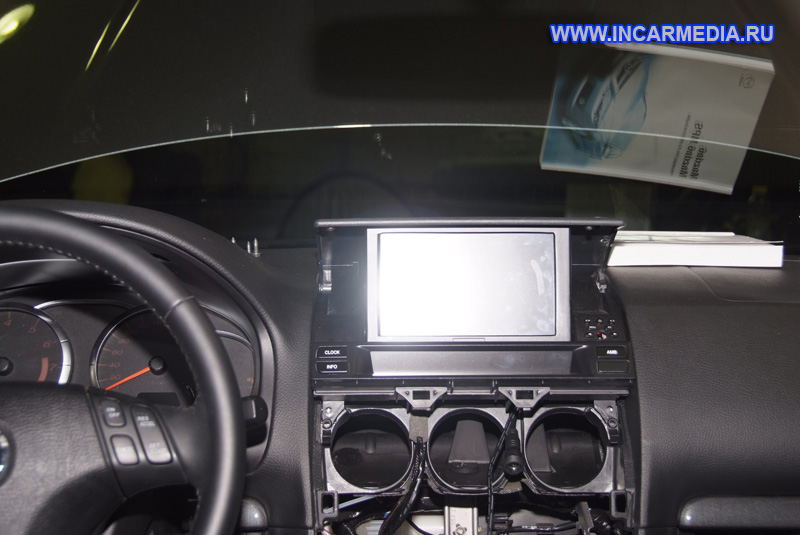

Выдвижной монитор установлен вместо перчаточного ящика.

mazda6-torpedo-005

mazda6-torpedo-006

mazda6-torpedo-007

mazda6-torpedo-008

mazda6-torpedo-009

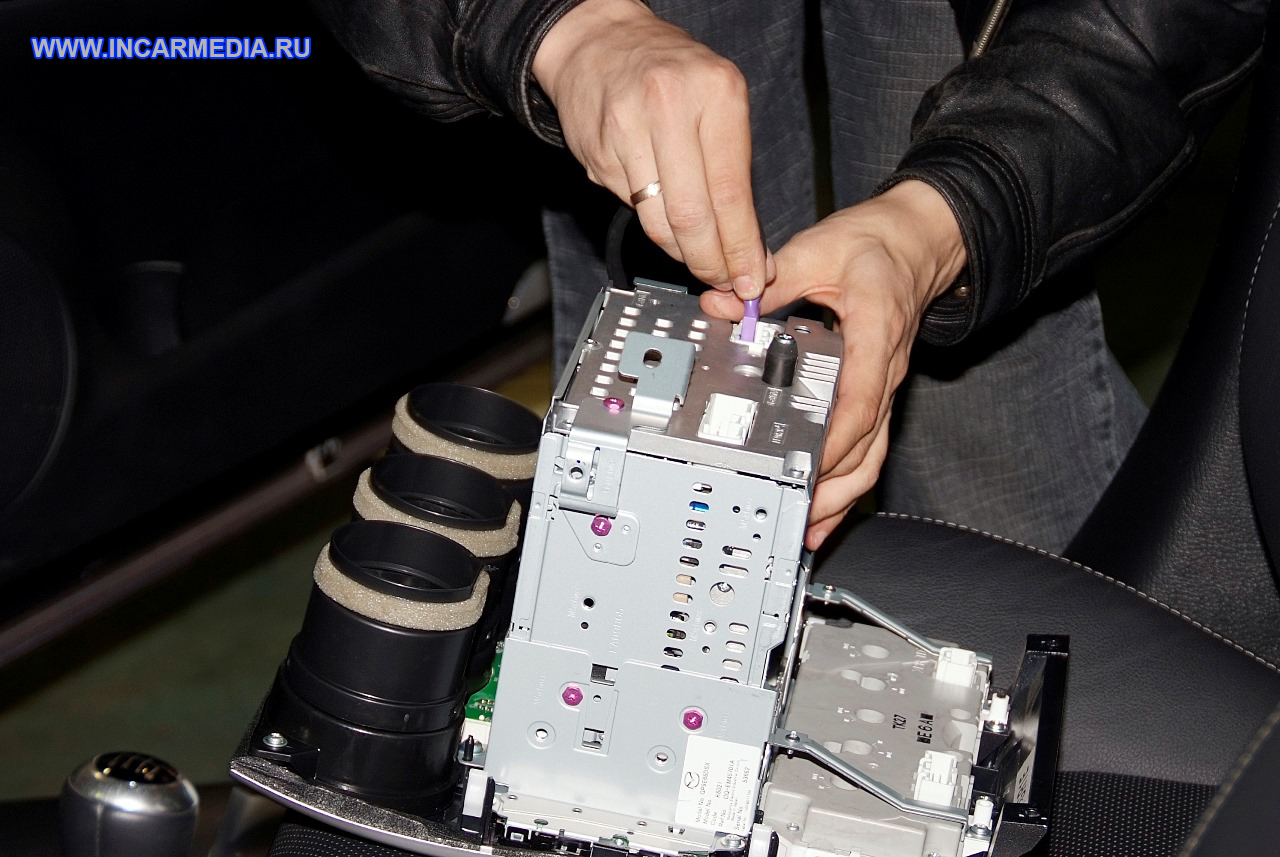

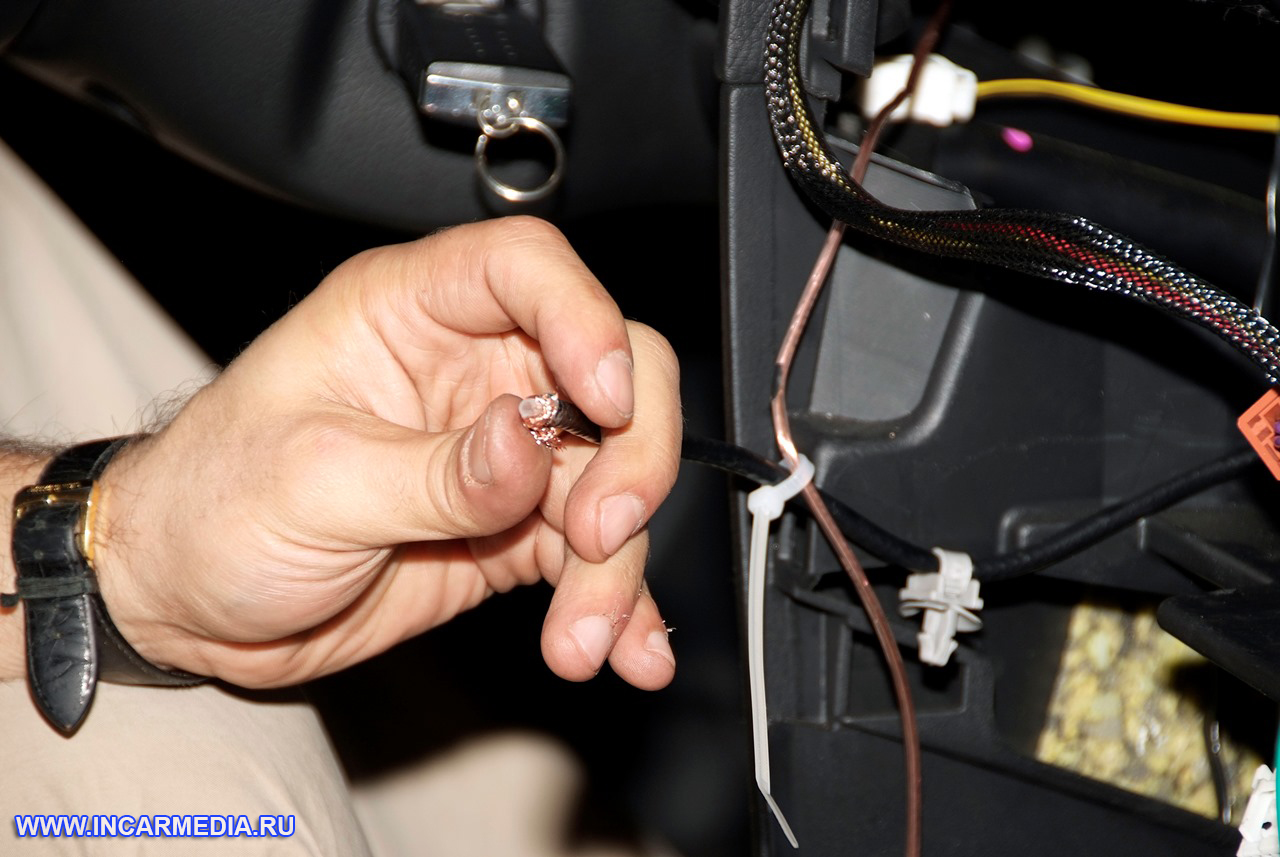

Подключения специального адаптера звука в соответствующий разъем на головном устройстве.

mazda6-torpedo-010

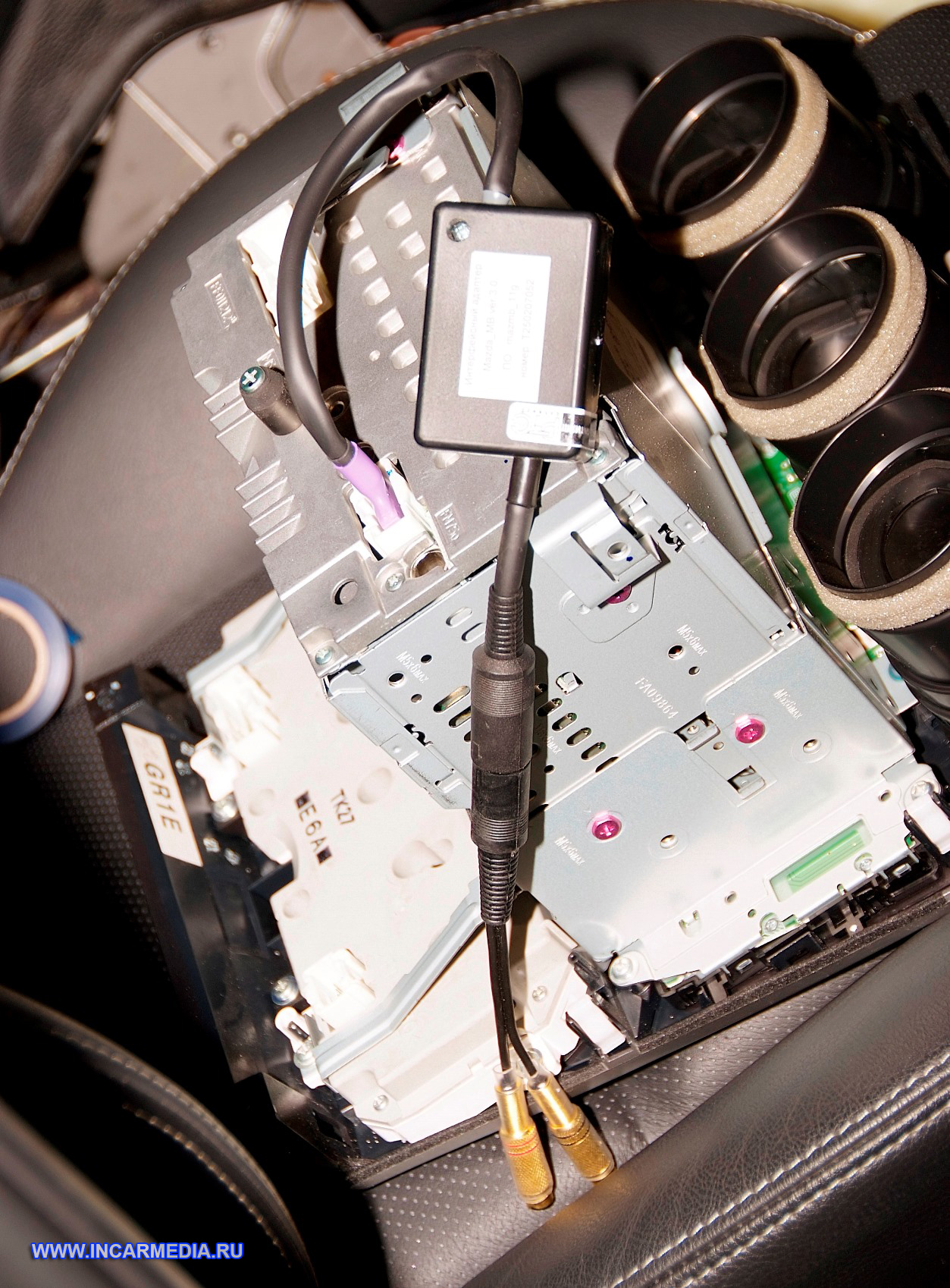

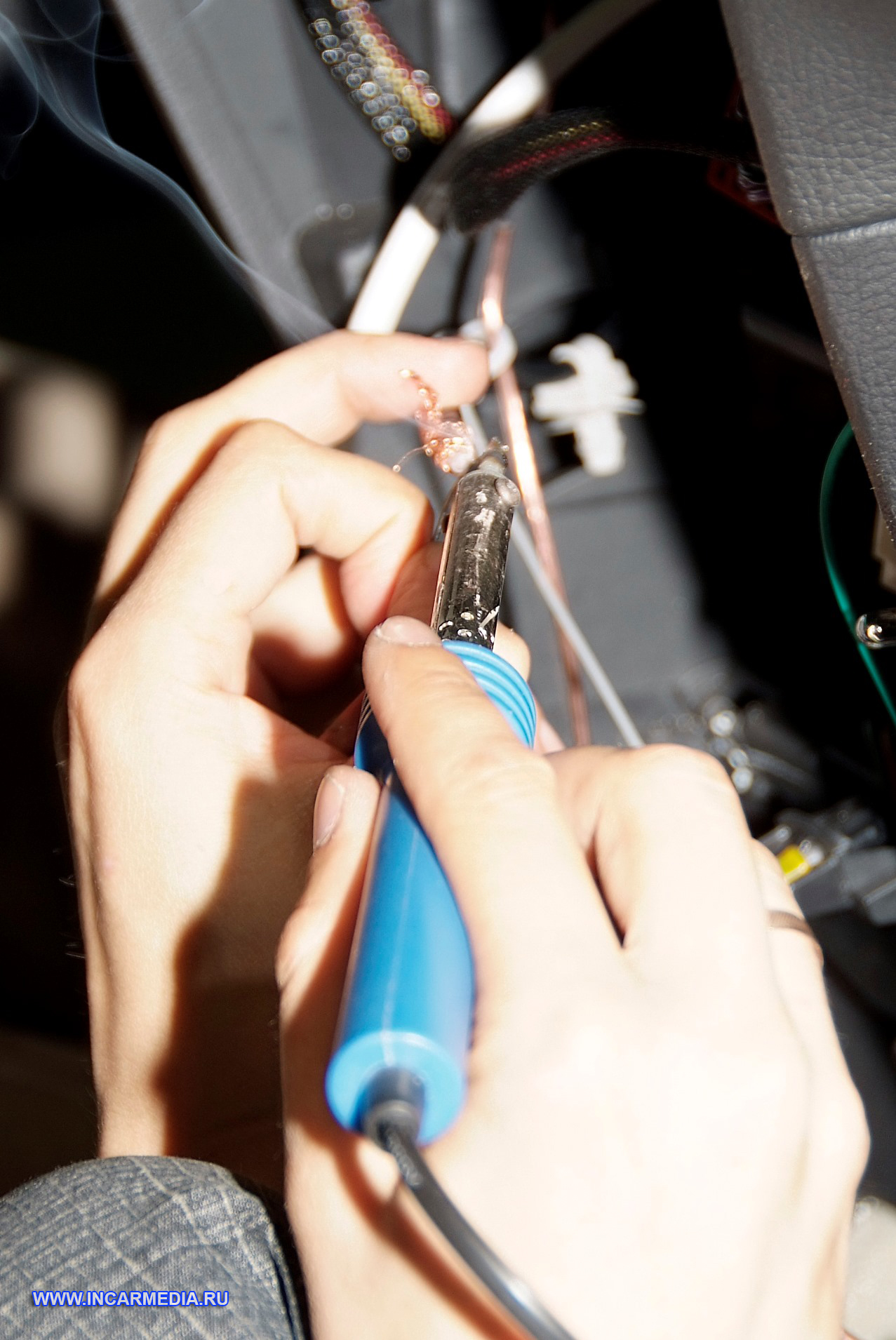

Внешний вид адаптера звука для головных устройств Mazda 6 2005. Адаптер звука с организацией дополнительного аудиовхода AUX - разработан и изготовлен Российской компанией в России.

mazda6-torpedo-011

mazda6-torpedo-012

mazda6-torpedo-014

mazda6-torpedo-015

mazda6-torpedo-016

mazda6-torpedo-017

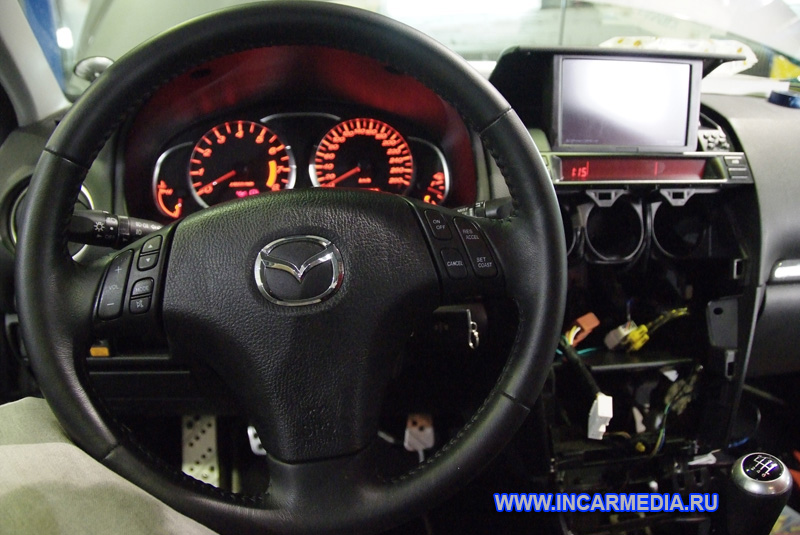

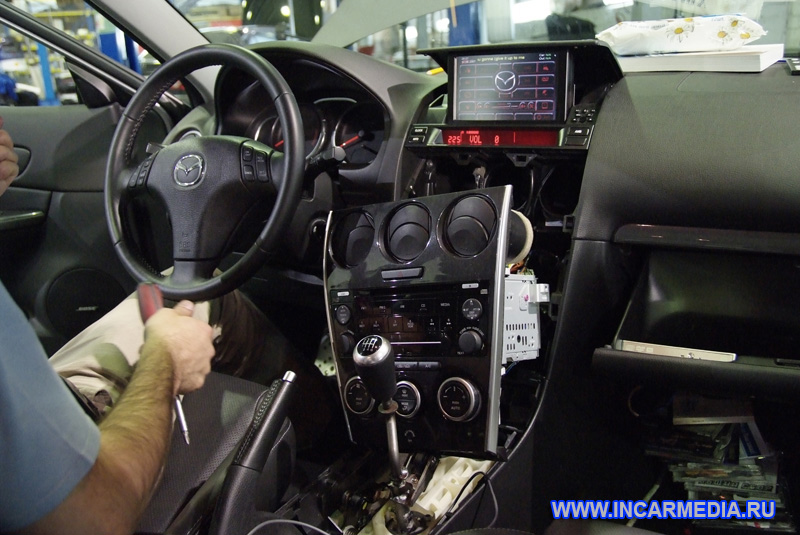

Программный интерфейс для управления мультимедиа функциями организован при помощи программы RoadRunner.

mazda6-torpedo-018

На фото ниже процесс организации питания системы. Компьютер подключен к бортовой сети автомобиля к клемам акумулятора, сигнал зажигания ACC взят с блока предохранителей рядом с водительским местом.

mazda6-bat-001

mazda6-bat-002

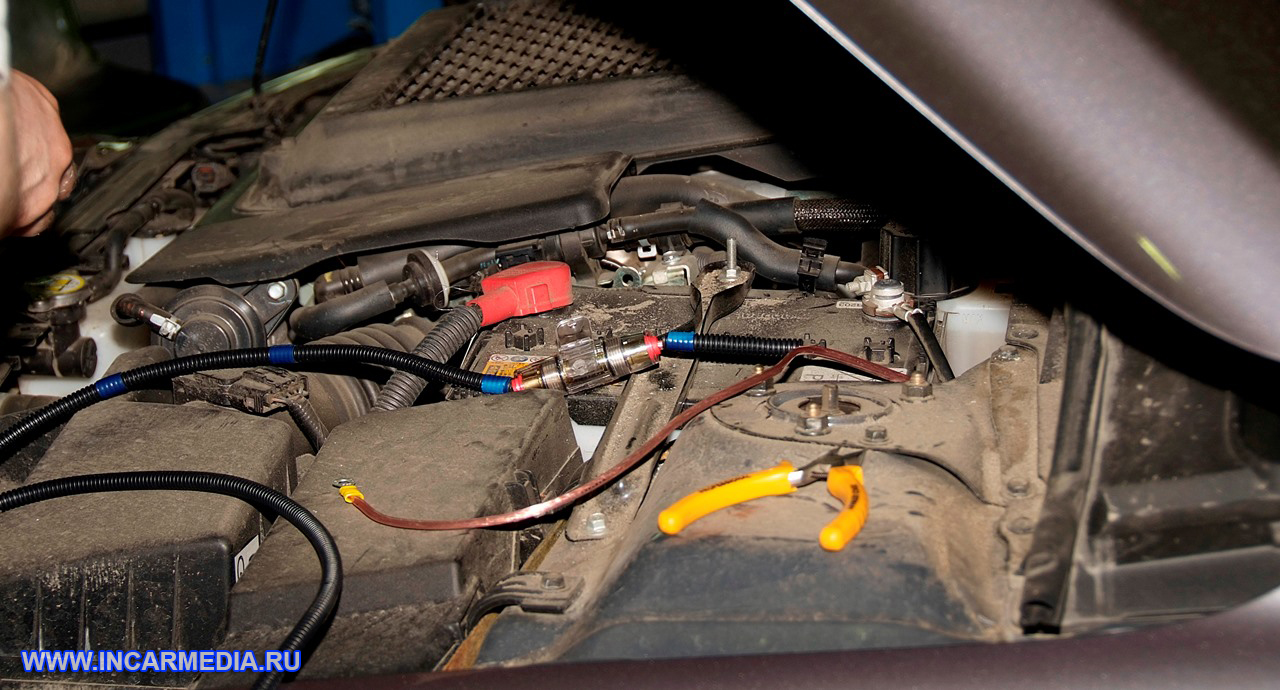

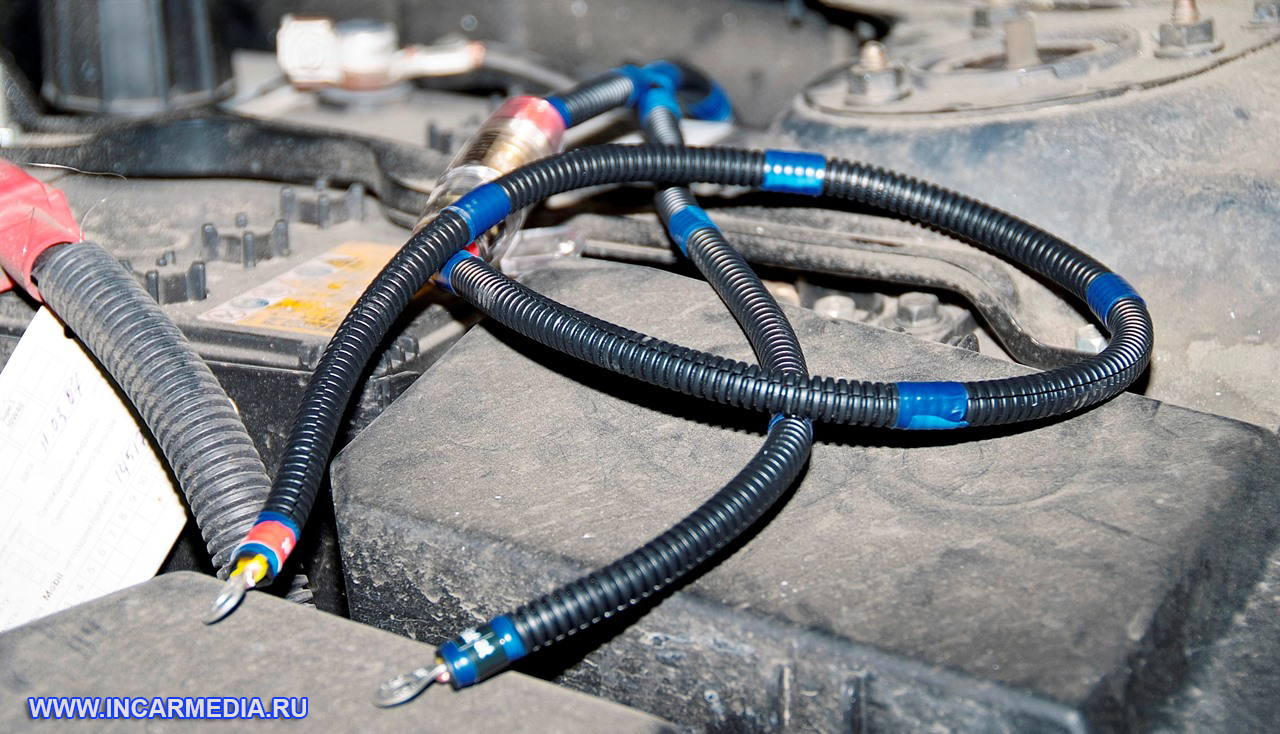

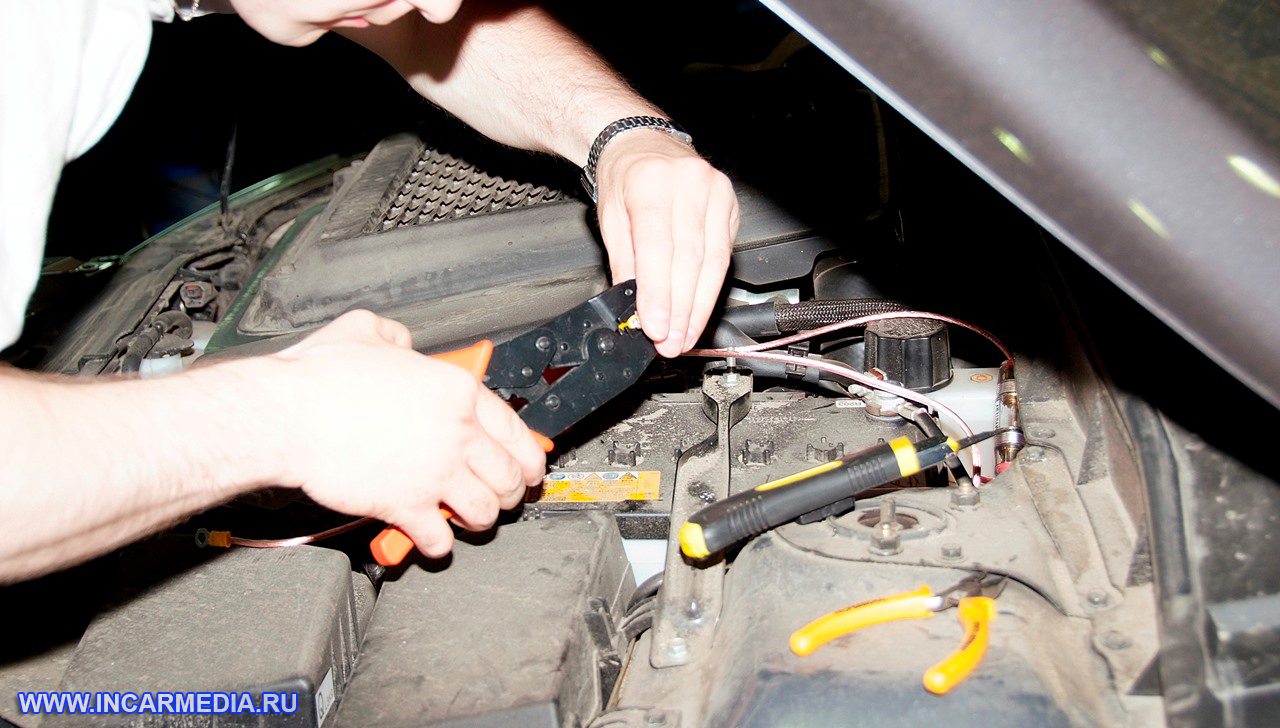

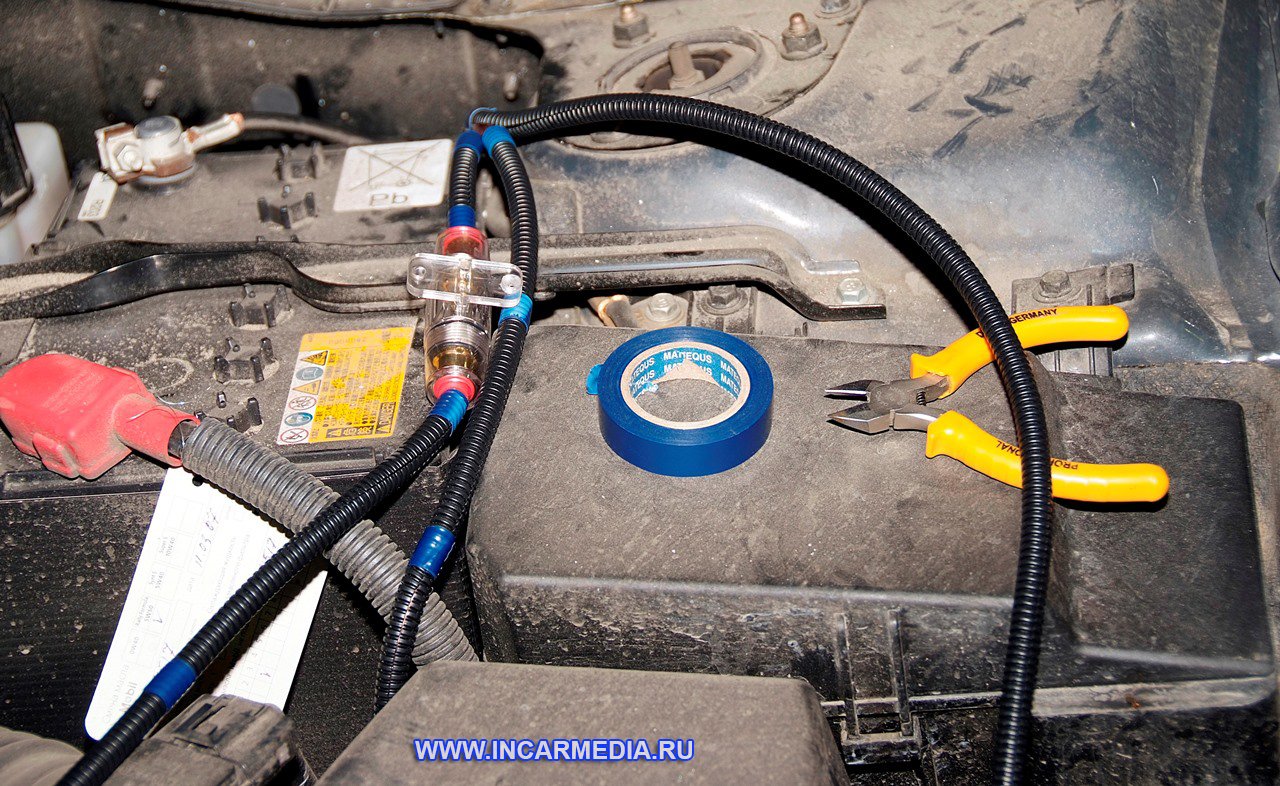

Кабели питания в моторном отсеке укладываются в гофру, обжимаются клеммы для последующего прикручивания к АКБ.

mazda6-bat-003

mazda6-bat-004

Провода питания из моторного отсека прокладываются через резиновый уплотнитель вместе со всеми штатными проводами.

mazda6-provodka-001

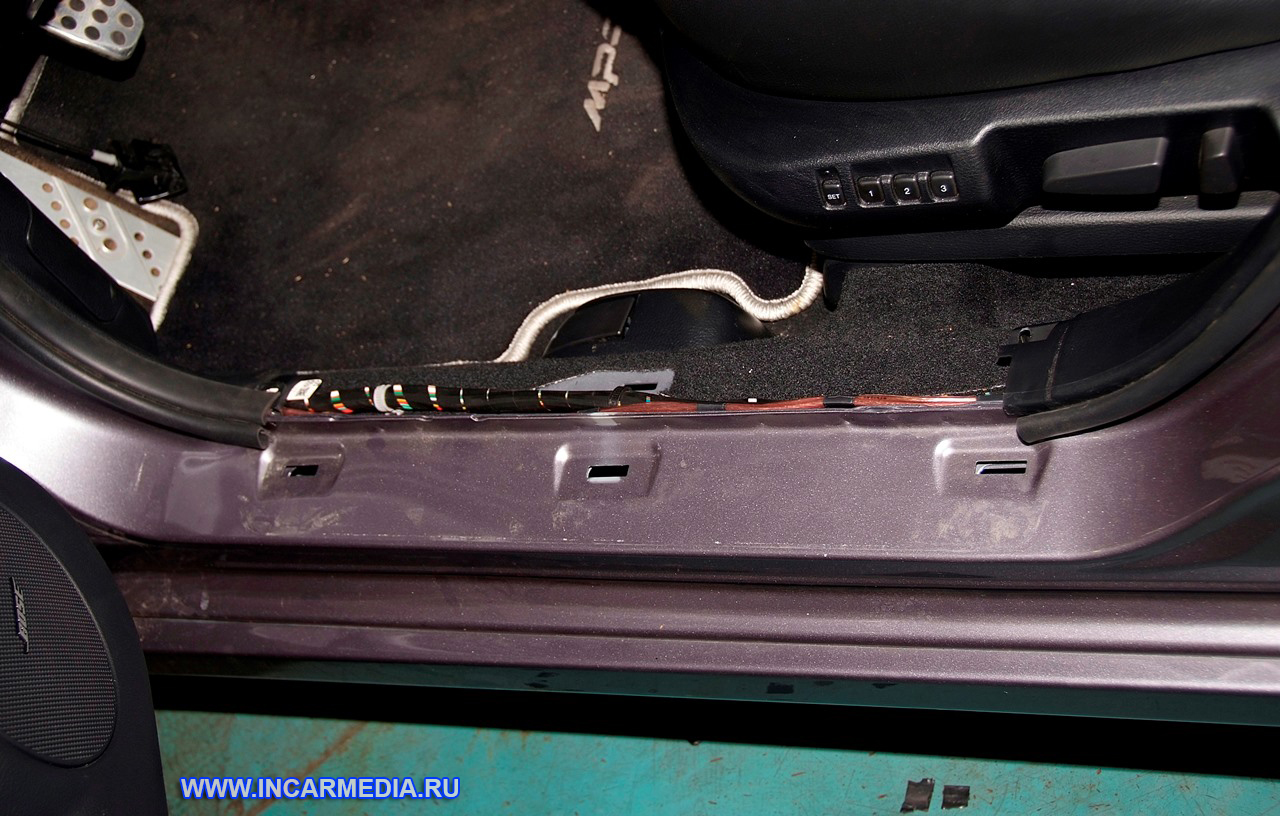

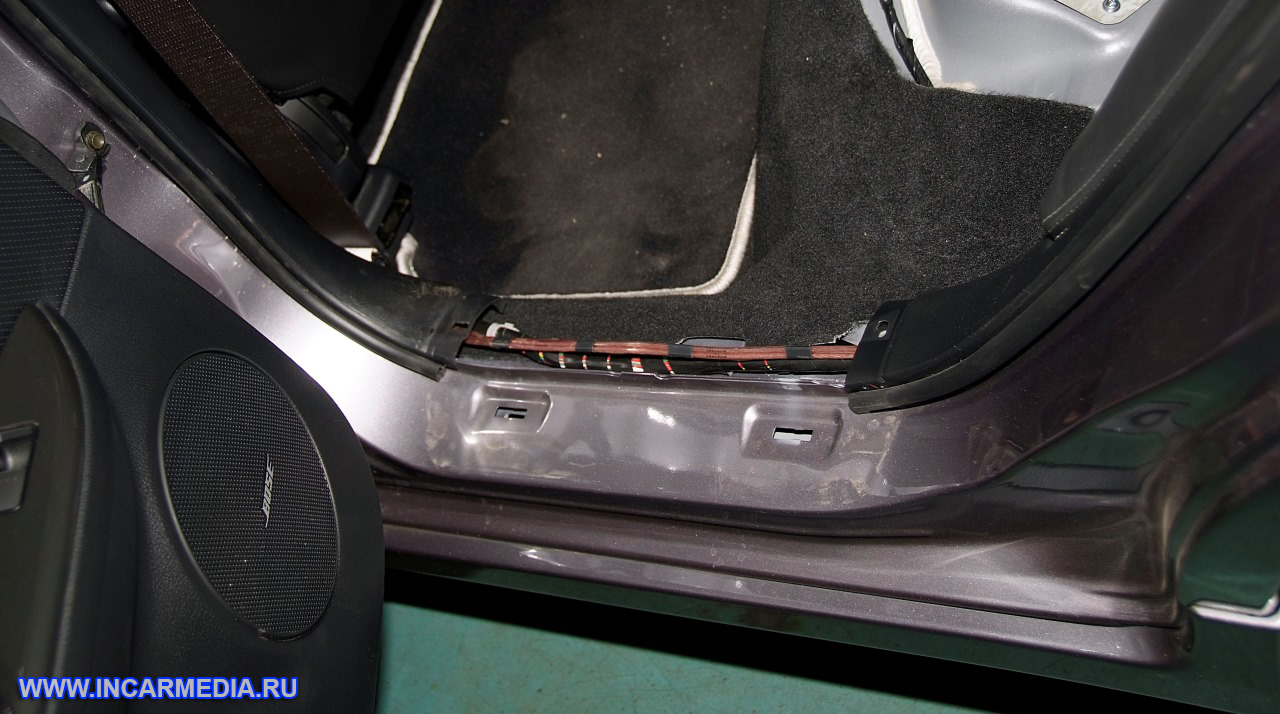

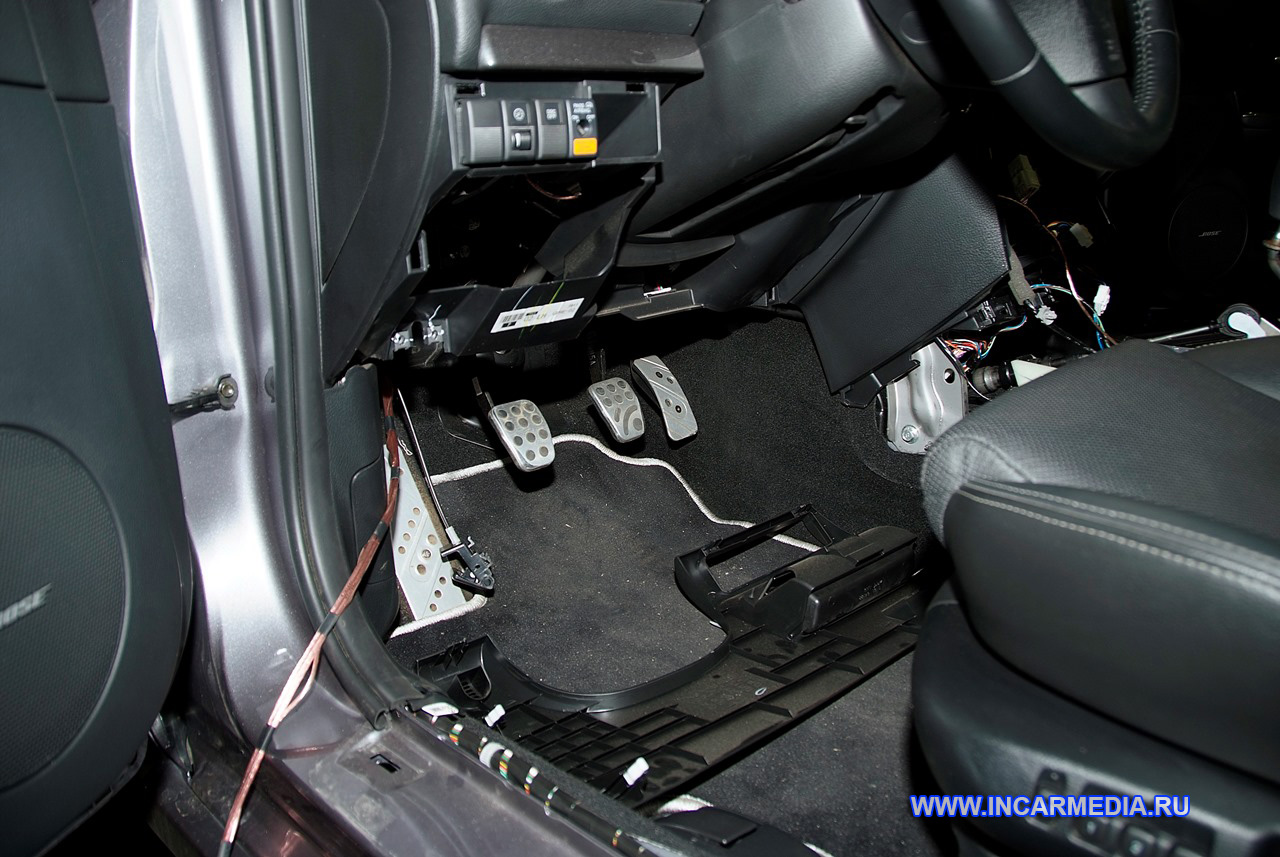

Далее кабели идут по порогу рядом с основной проводкой.

mazda6-provodka-002

mazda6-provodka-003

mazda6-provodka-004

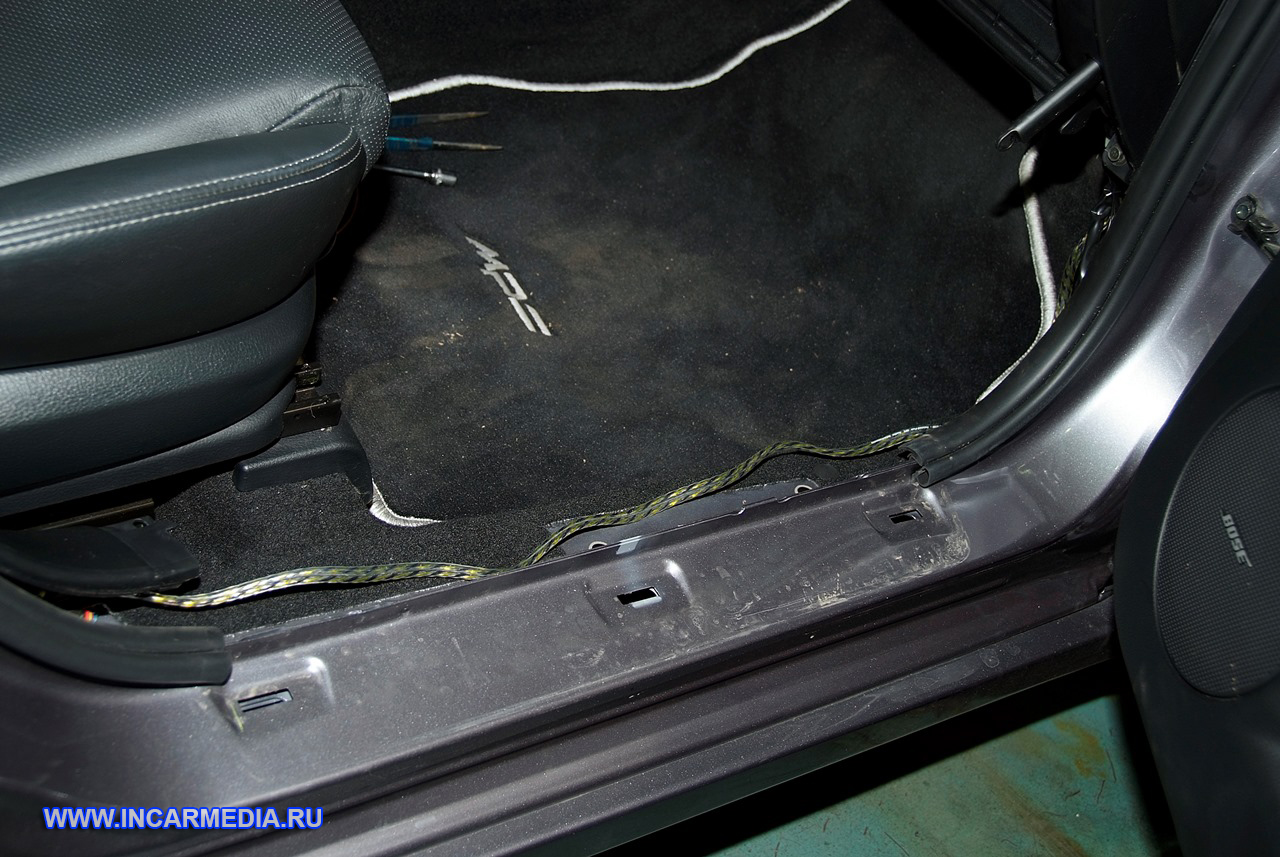

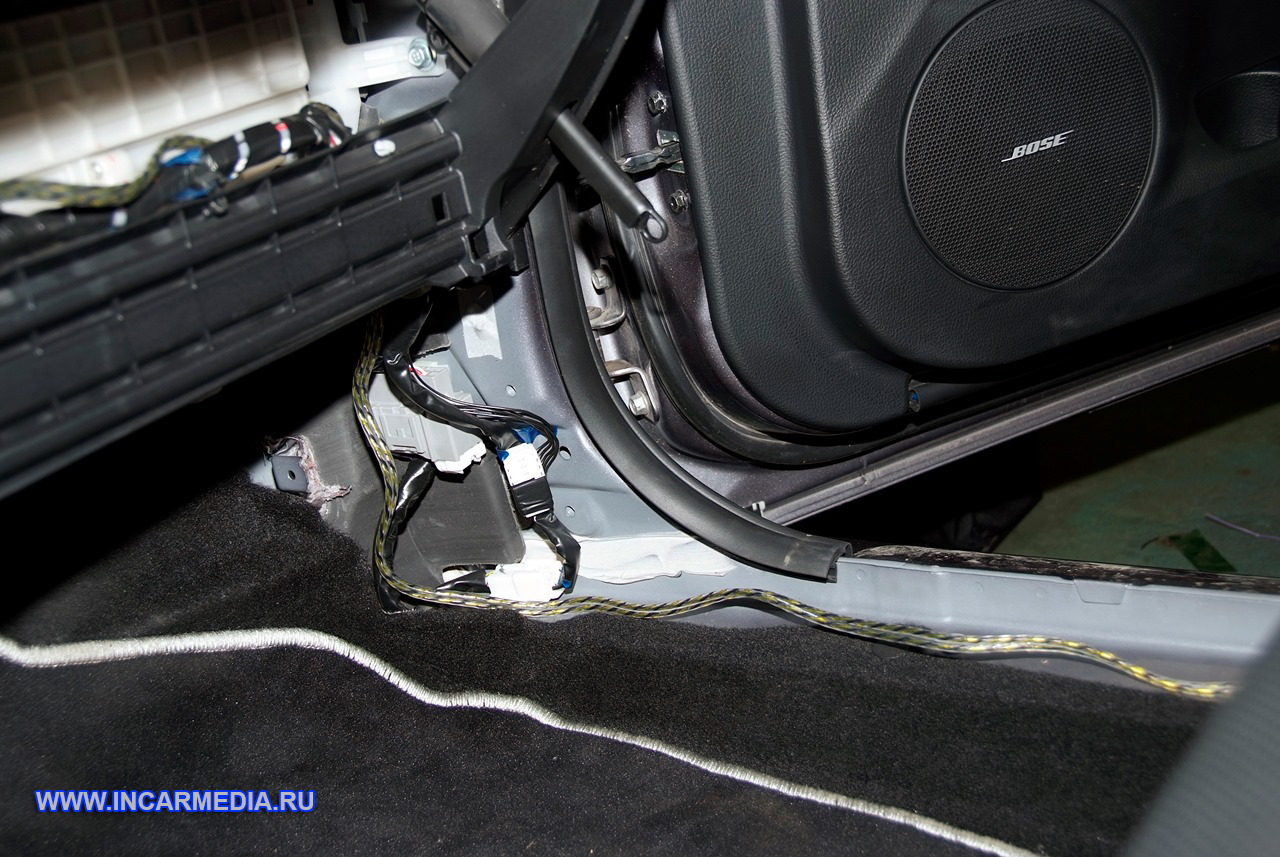

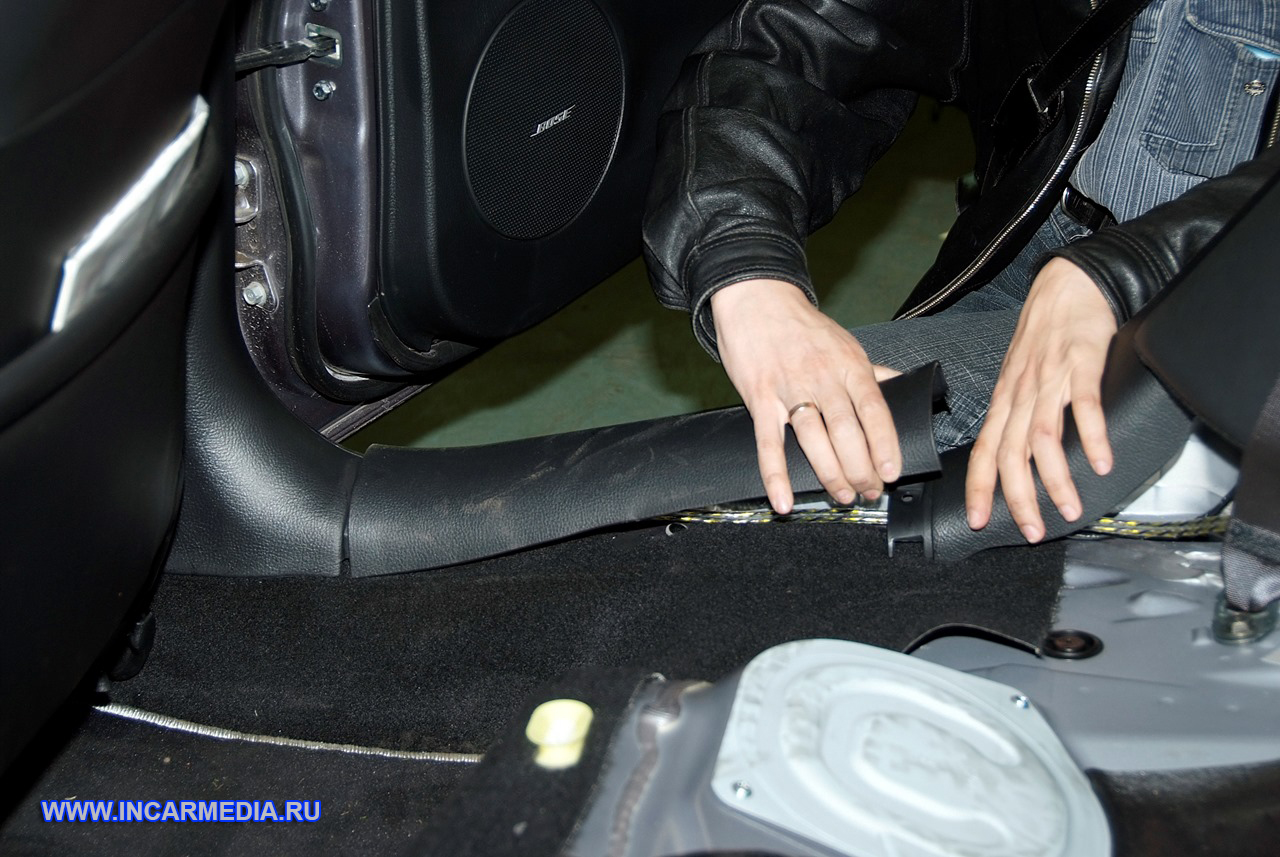

С противоположной стороны прокладываются звуковые кабели для уменьшения помех и наводок на звуковой тракт.

mazda6-provodka-005

mazda6-provodka-006

mazda6-provodka-007

mazda6-provodka-008

mazda6-provodka-009

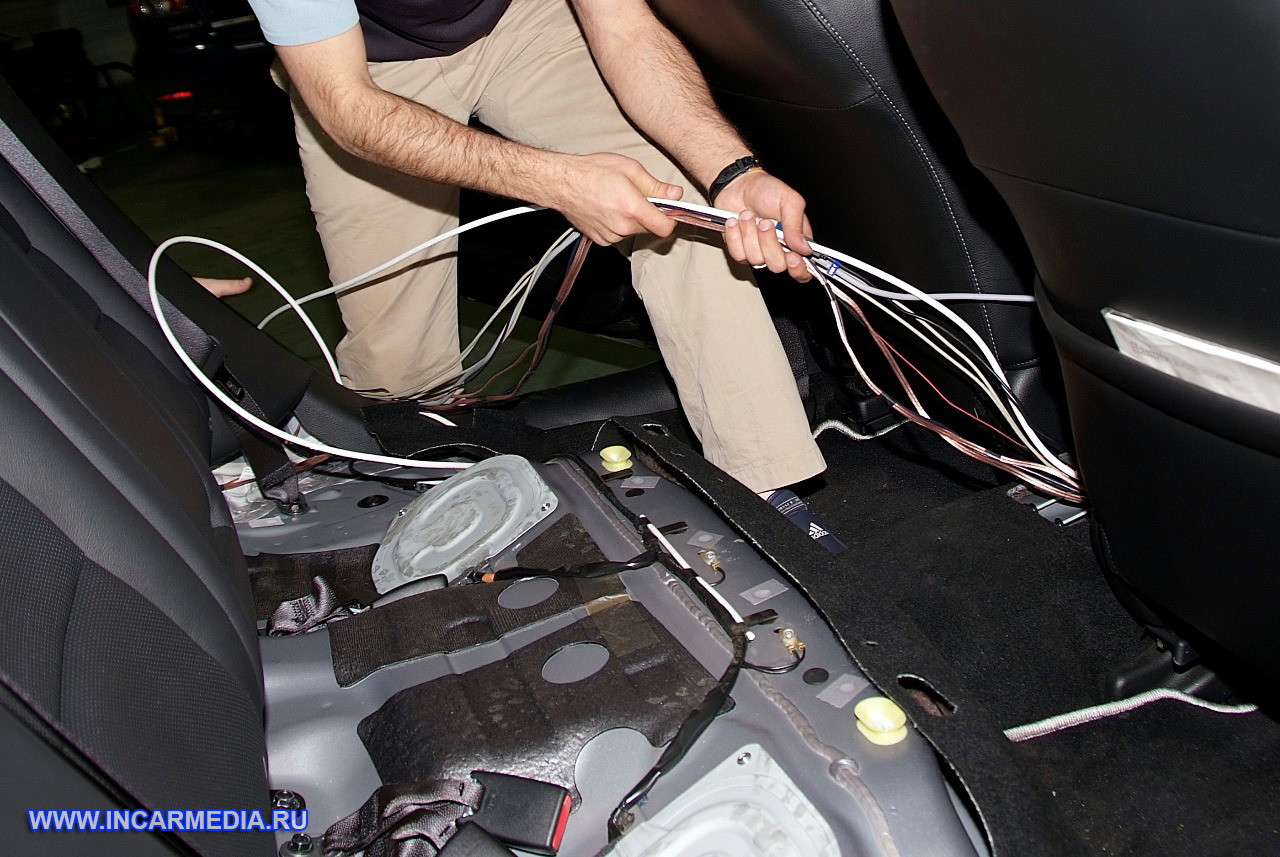

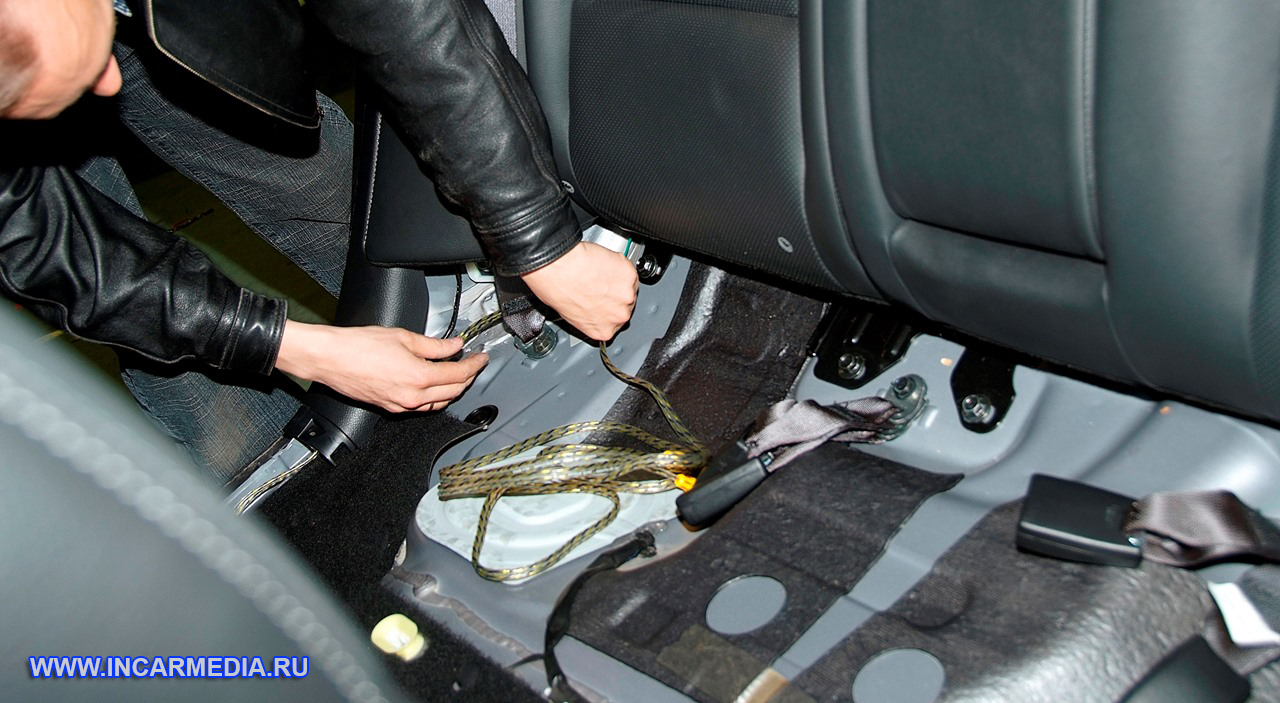

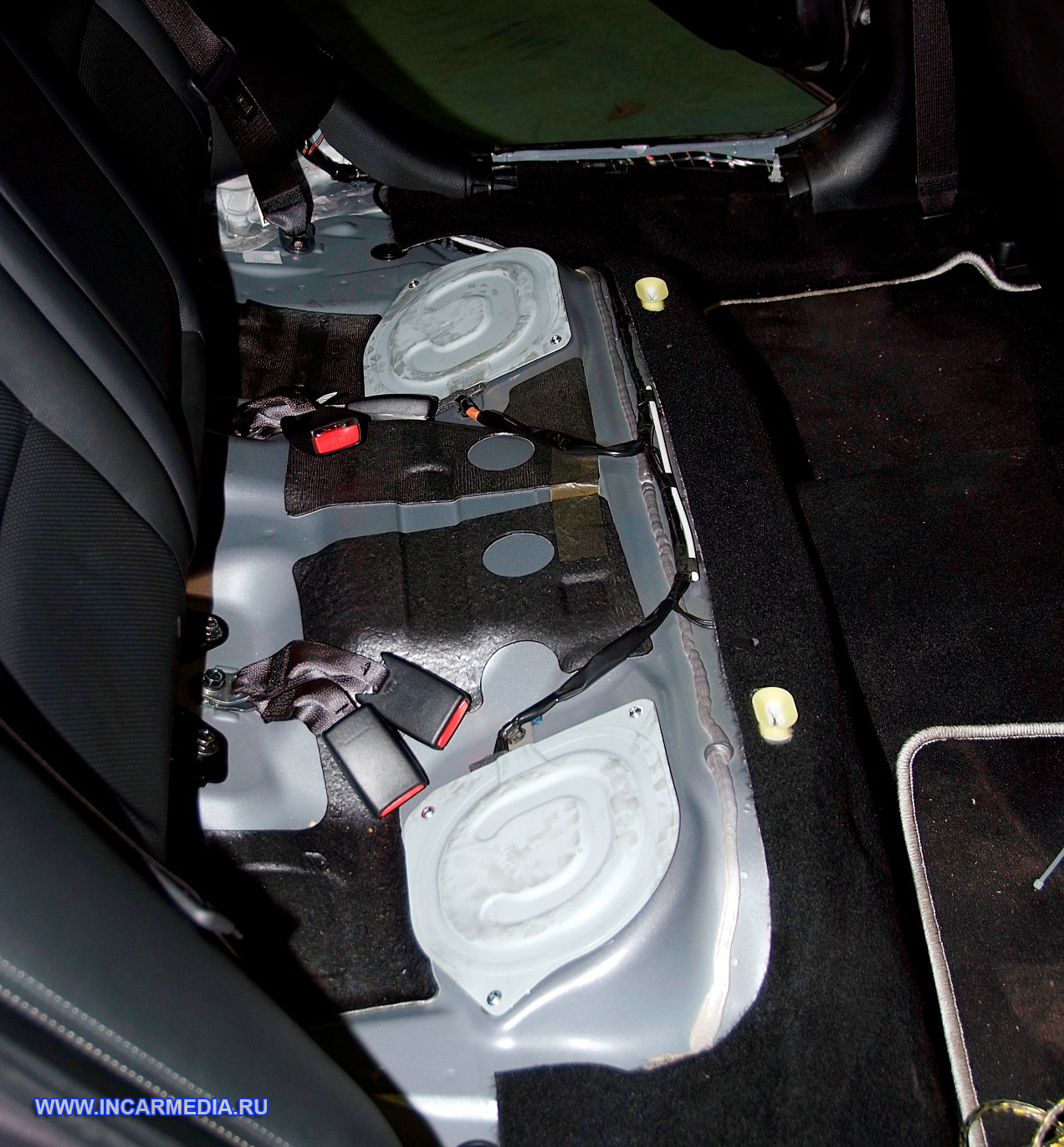

Снятое заднее сиденье дает возможность без проблем прокинуть всю проводку в багажный отсек, где планируется установить компьютер в специально разработанном маленьком металлическом корпусе.

mazda6-provodka-010

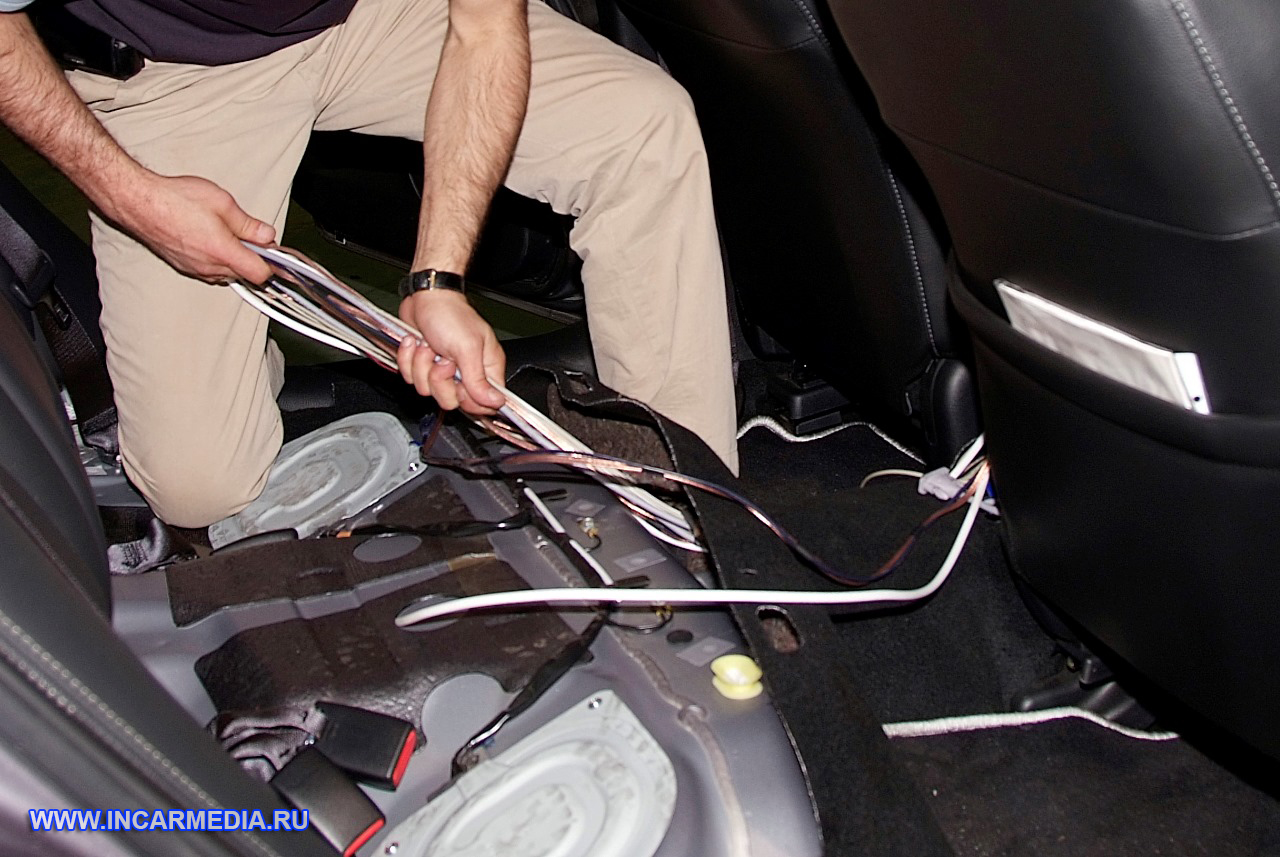

На фото процесс прокладки проводов в багажный отсек.

mazda6-provodka-011

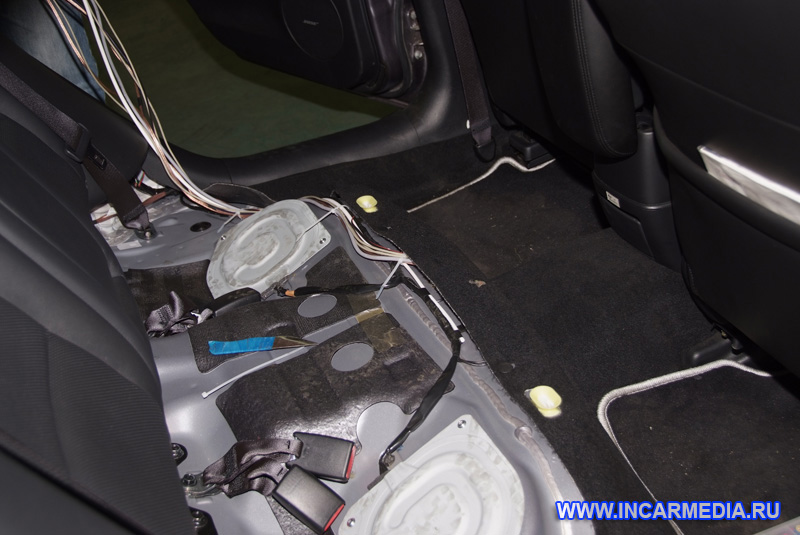

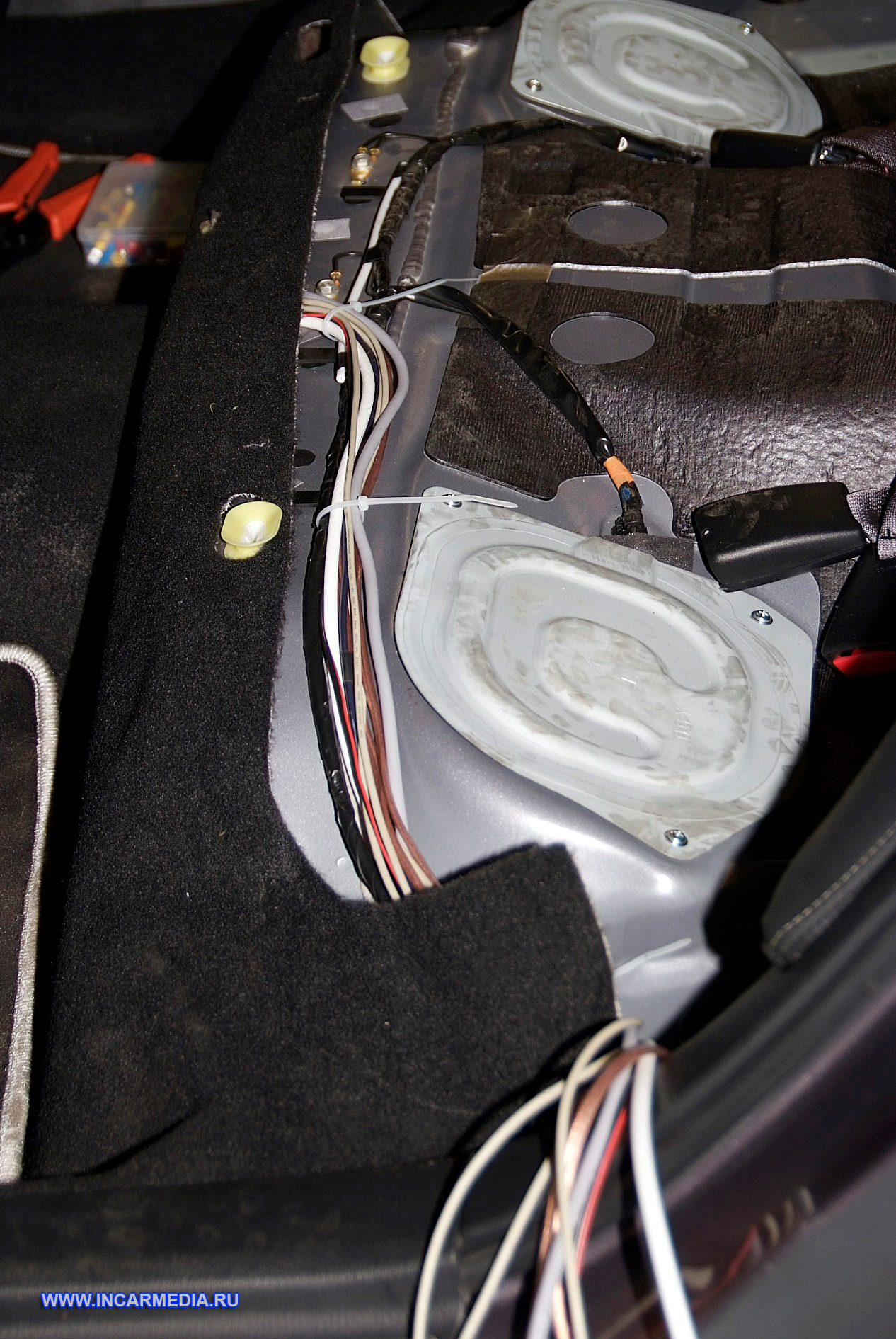

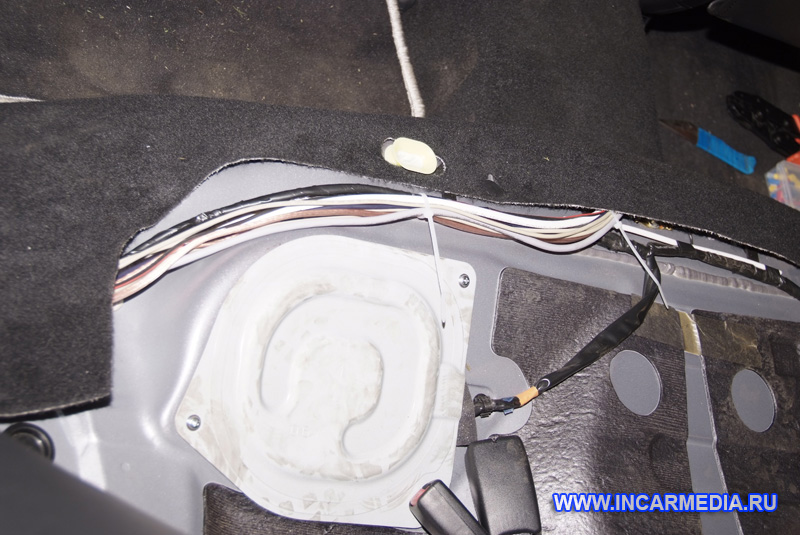

Провода уложены рядом со штатной проводкой.

mazda6-provodka-012

mazda6-provodka-014

mazda6-provodka-015

На фото ниже процесс организации выходов USB портов для подключения мышки, клавиатуры, флешки и других периферийный устройств.

mazda6-salon-001

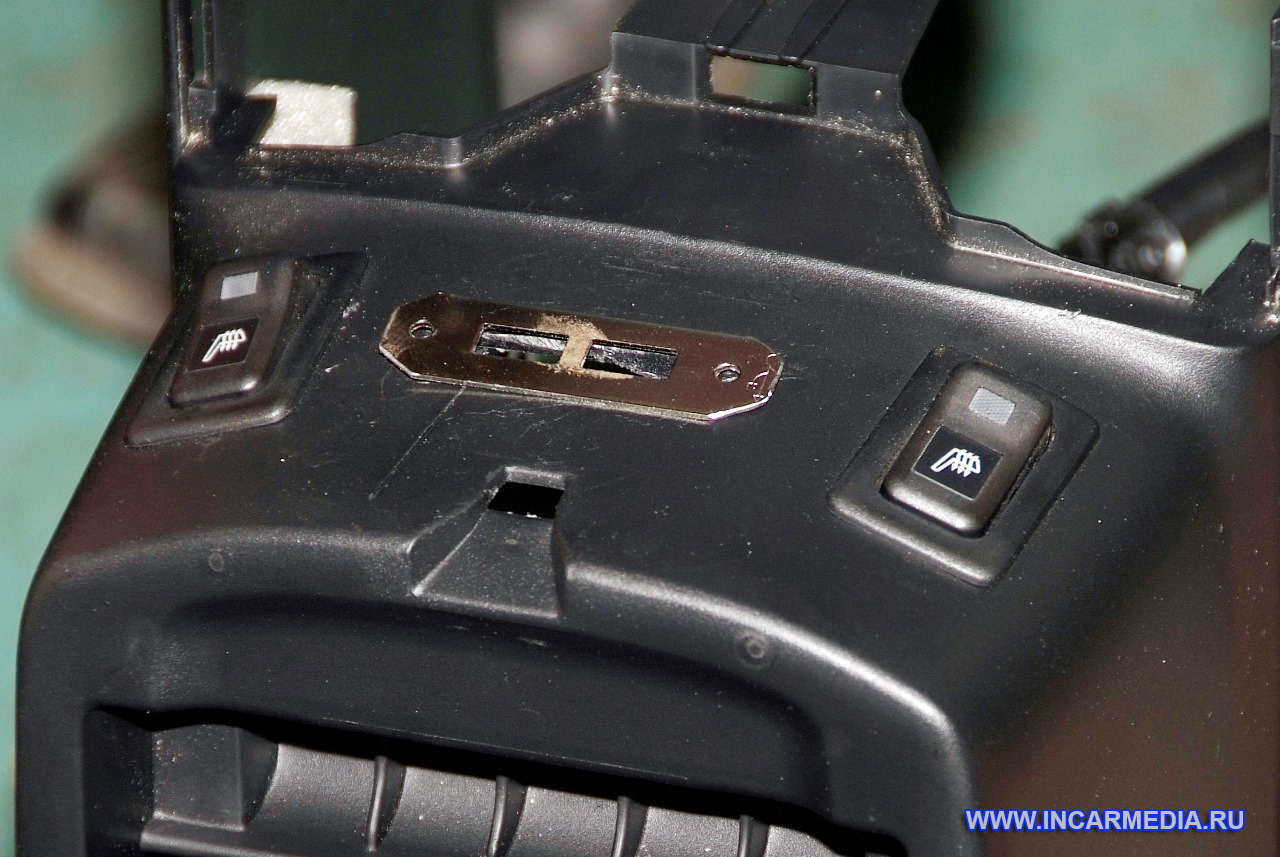

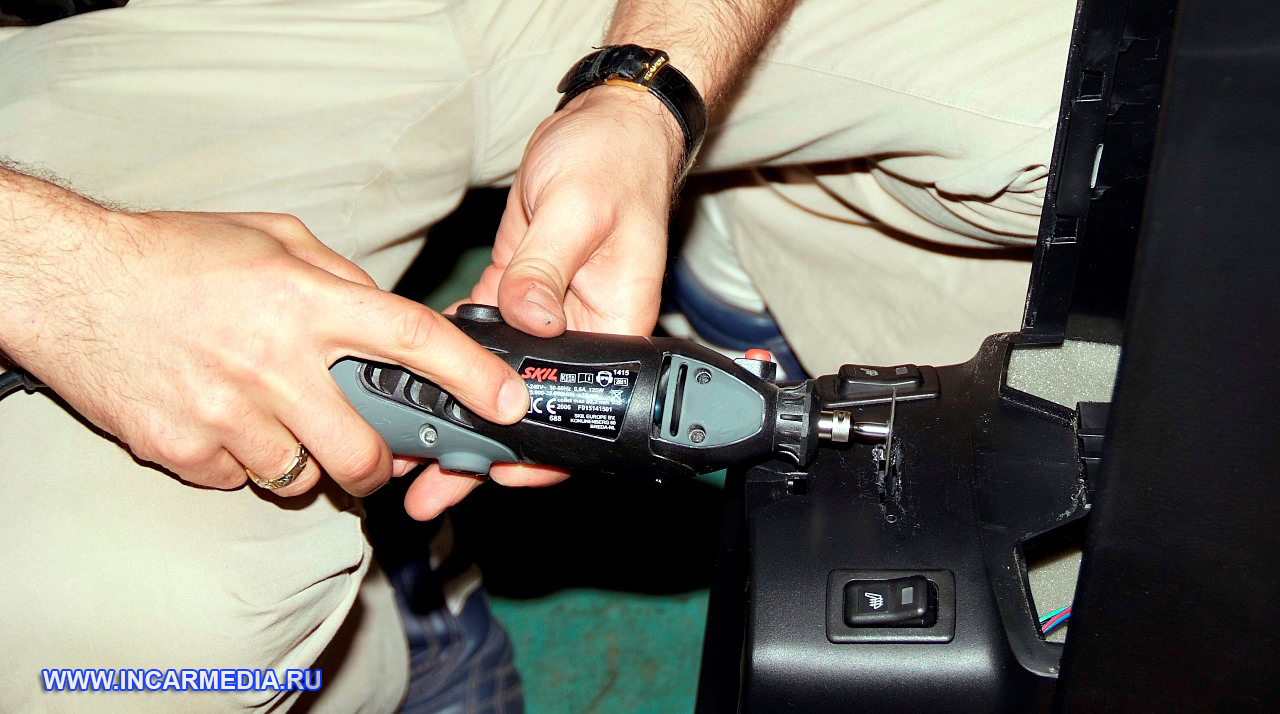

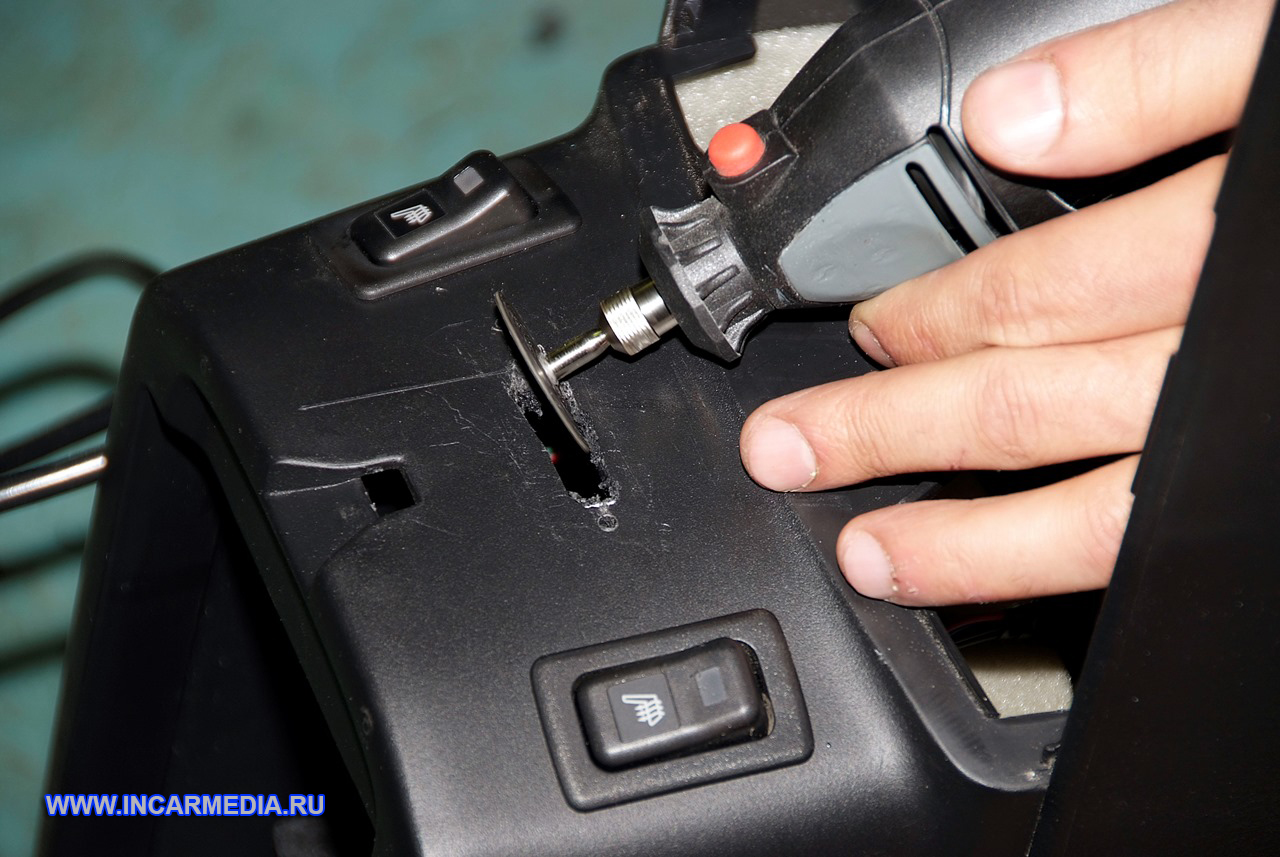

Дремелем прорезается отверстие в накладке.

mazda6-salon-002

mazda6-salon-003

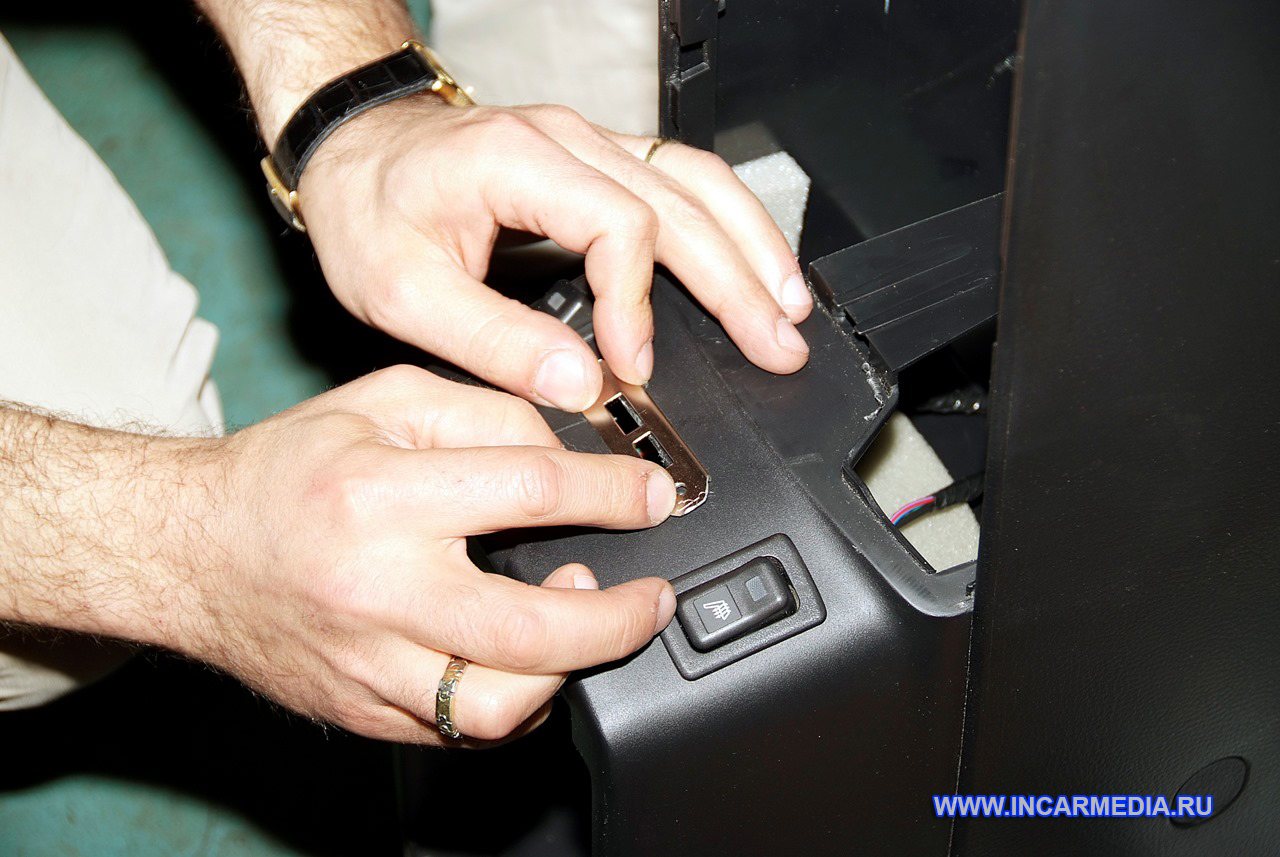

Монтируется накладка для USB портов.

mazda6-salon-004

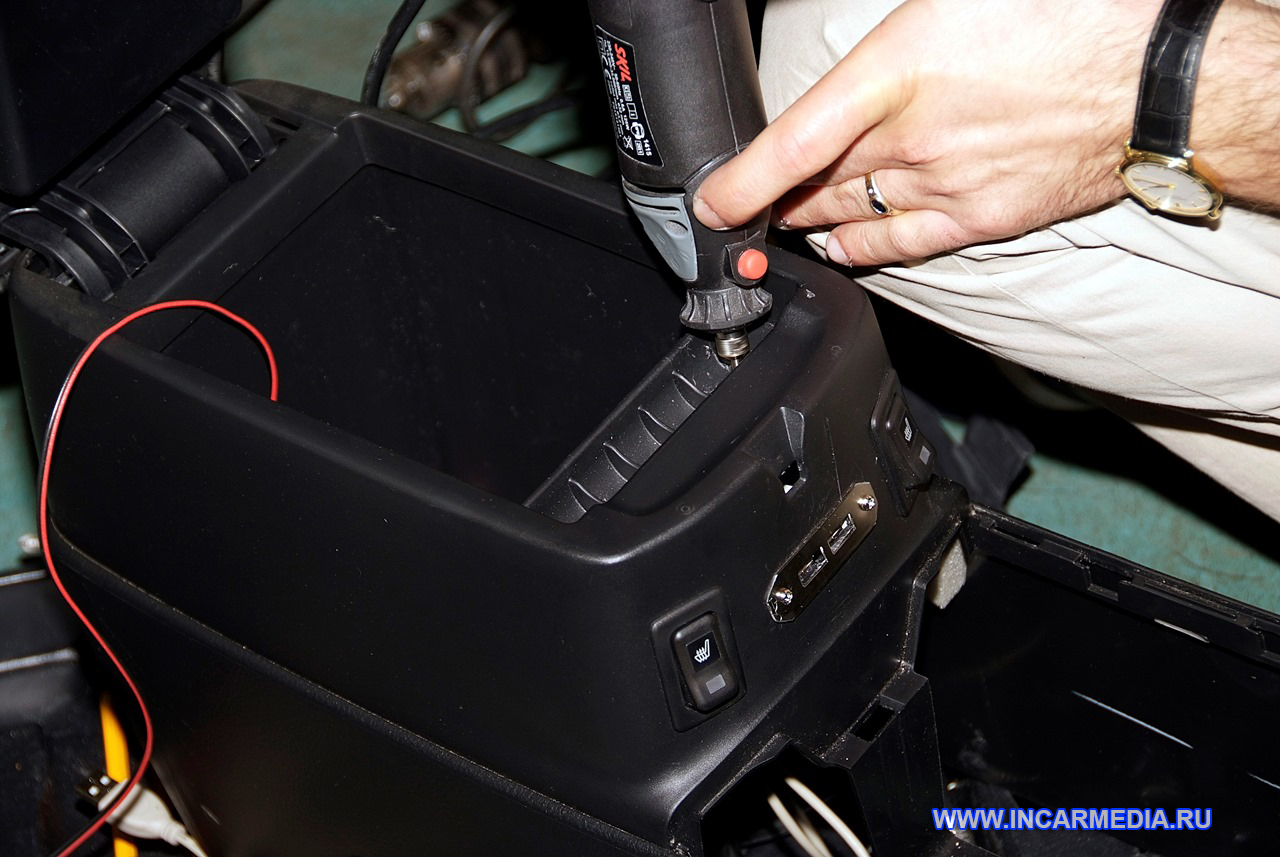

В другом месте прорезается отверстие для организации дополнительной кнопки включения.

mazda6-salon-005

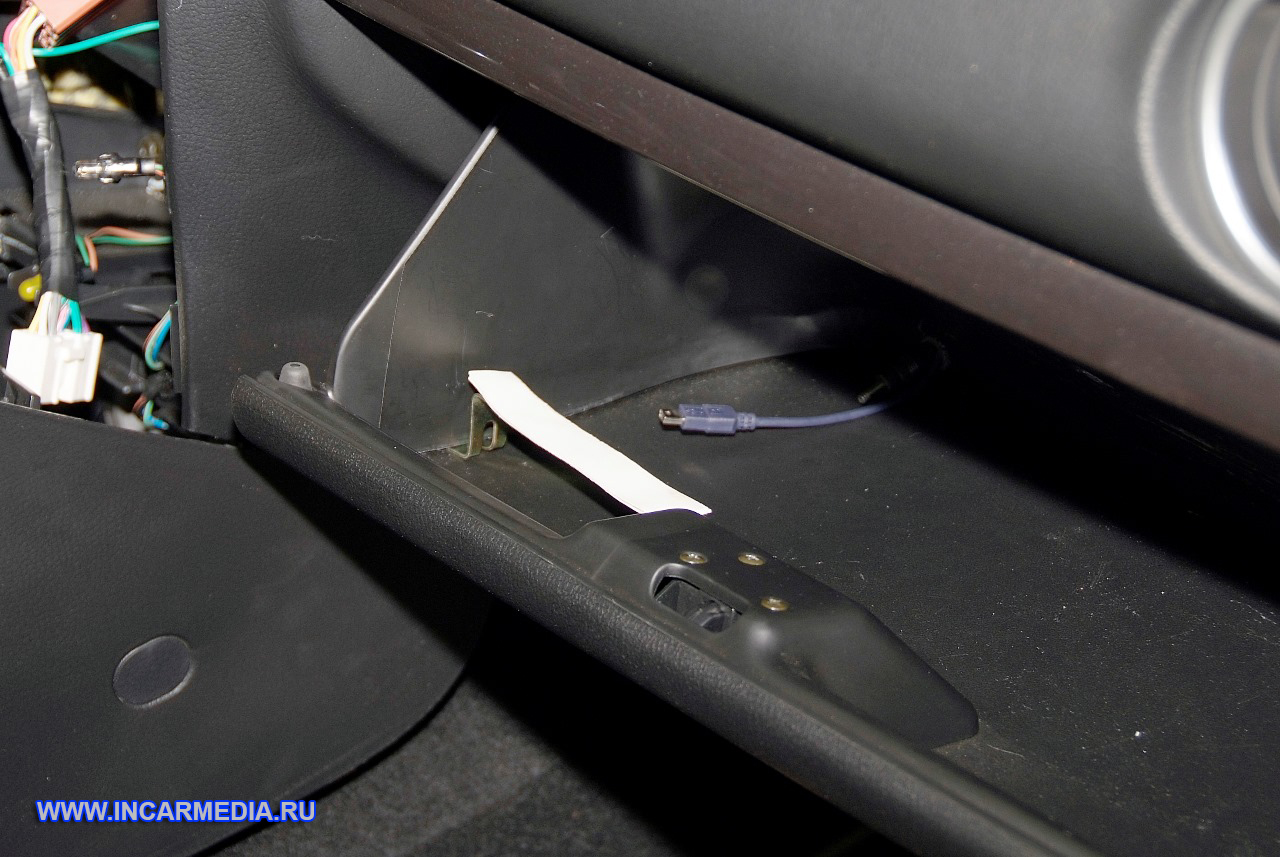

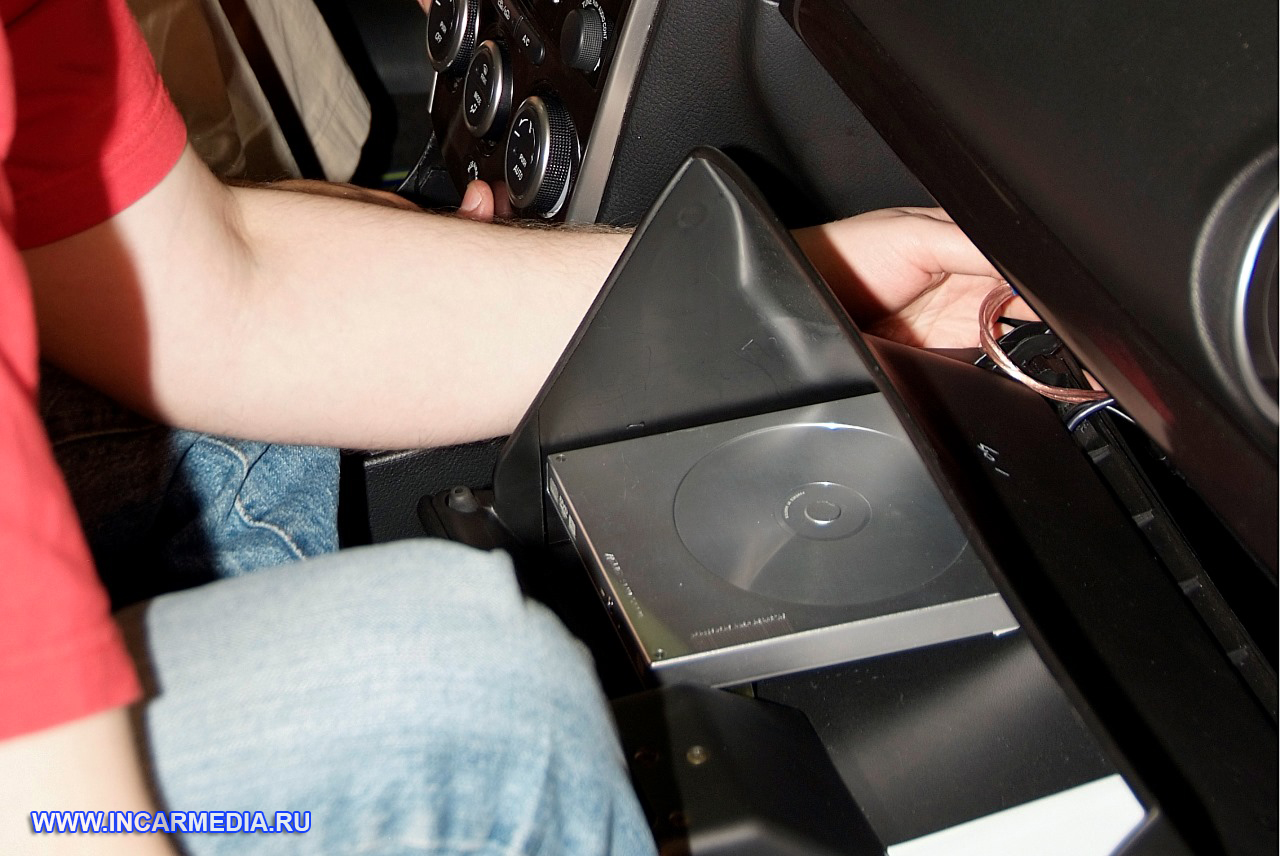

Прокладывается USB кабель в бардачек для подключения DVD привода.

mazda6-salon-006

Появляется возможность принимать файлы с CD-DVD носителей.

mazda6-salon-007

Системный блок планируется установить в багажнике, прикрепив его к полке саморезами.

mazda6-carpc-001

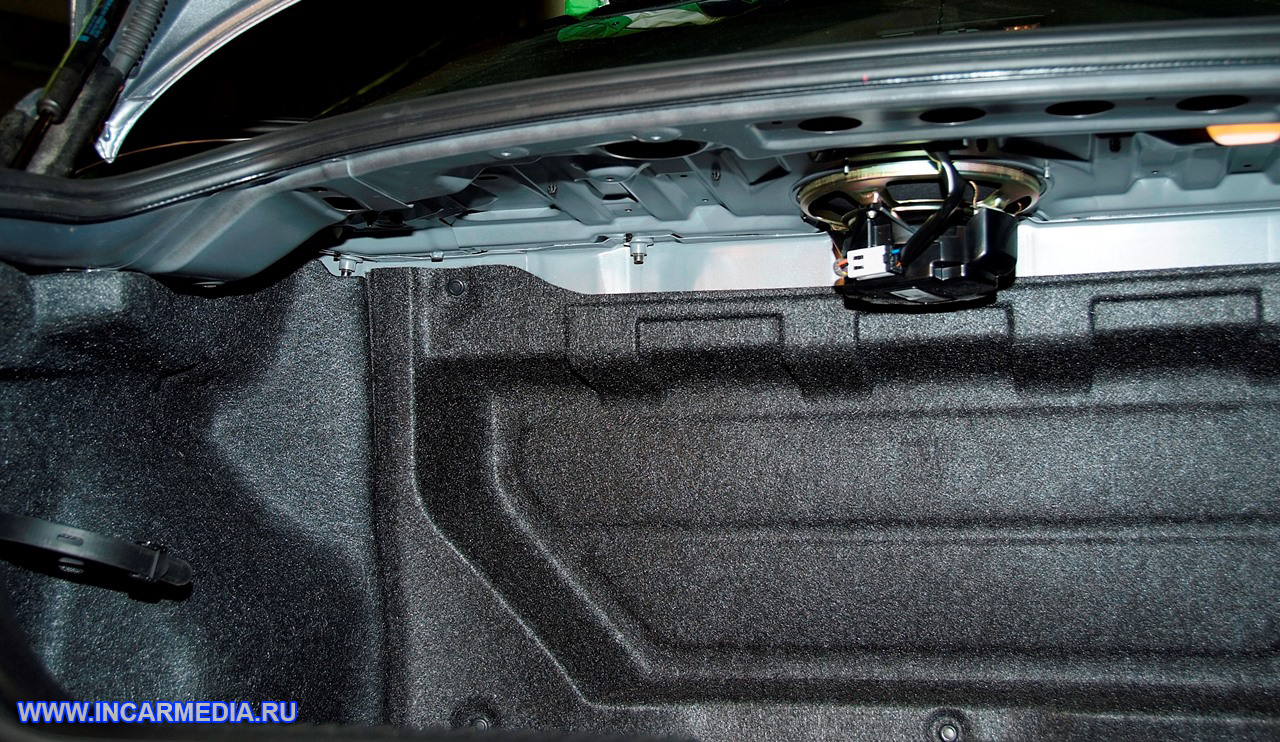

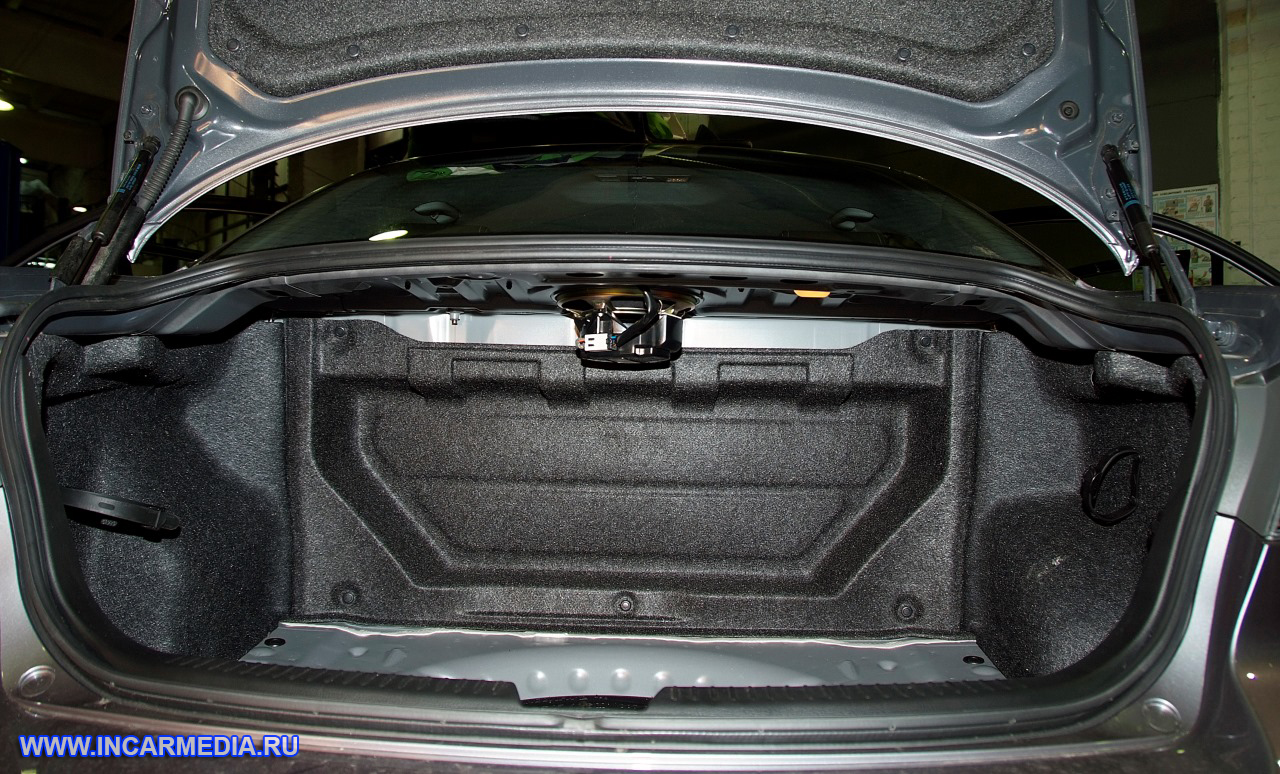

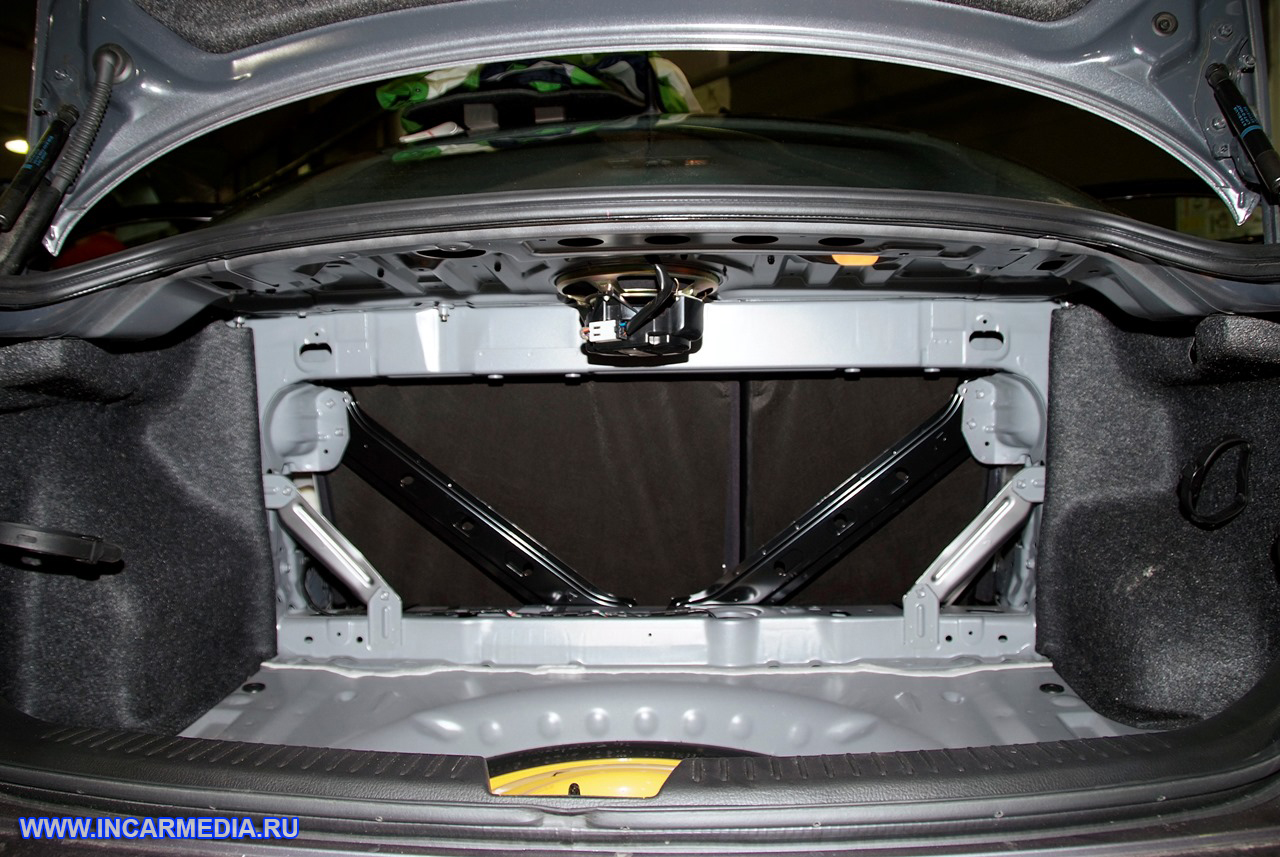

Как видно на фото - места предостаточно.

mazda6-carpc-002

Снимаем обивку багажника для прокладки кабелей.

mazda6-carpc-003

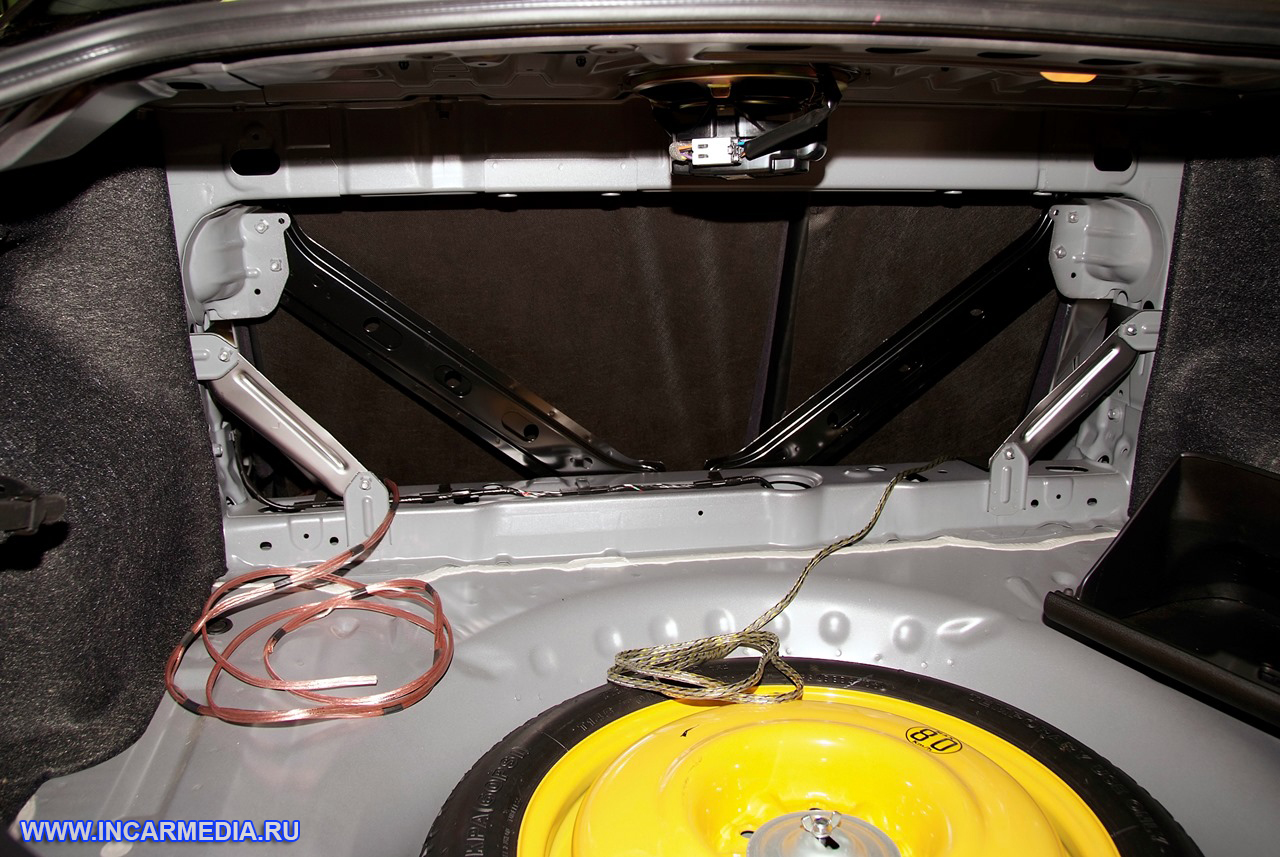

Кабели проложены, проходят в штатных местах вместе с другими штатными кабелями.

mazda6-carpc-004

mazda6-carpc-005

mazda6-carpc-006

mazda6-carpc-007

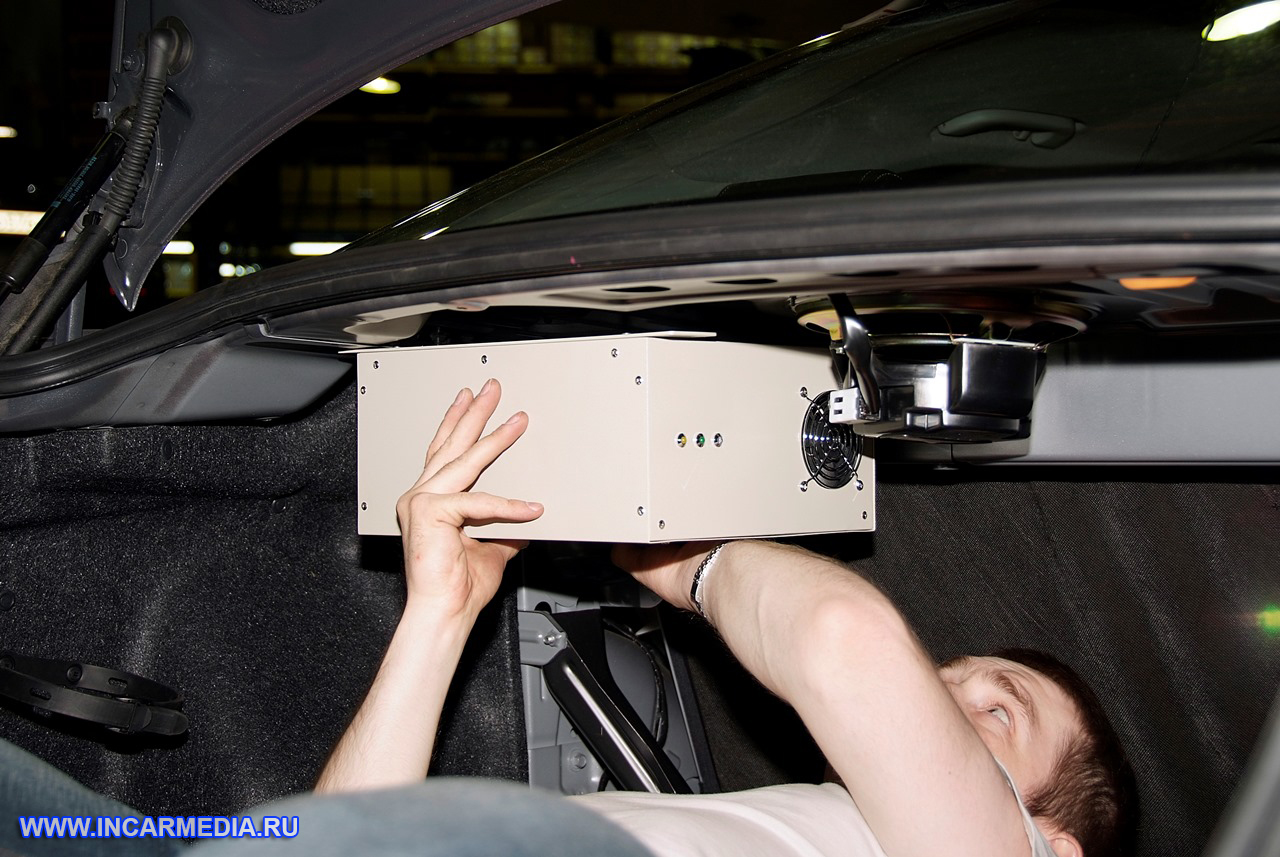

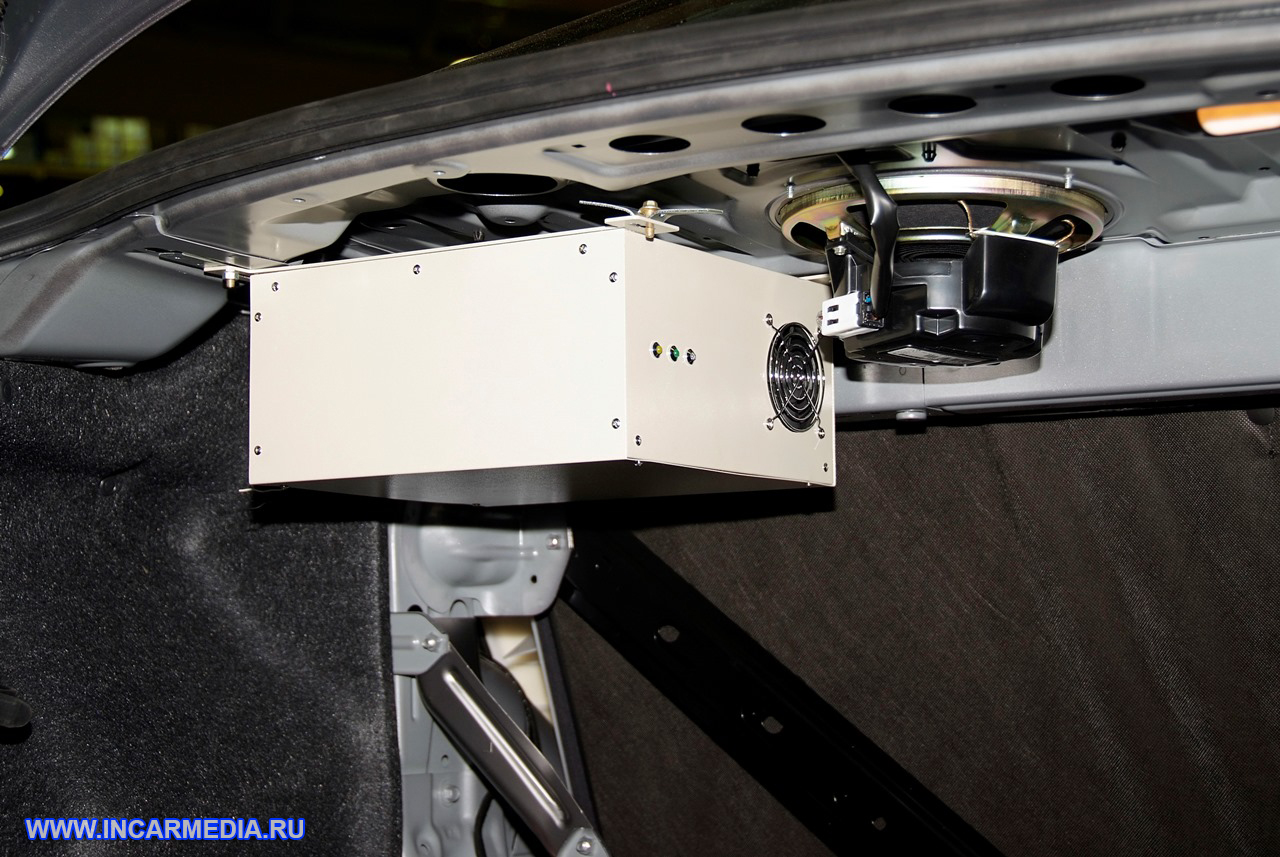

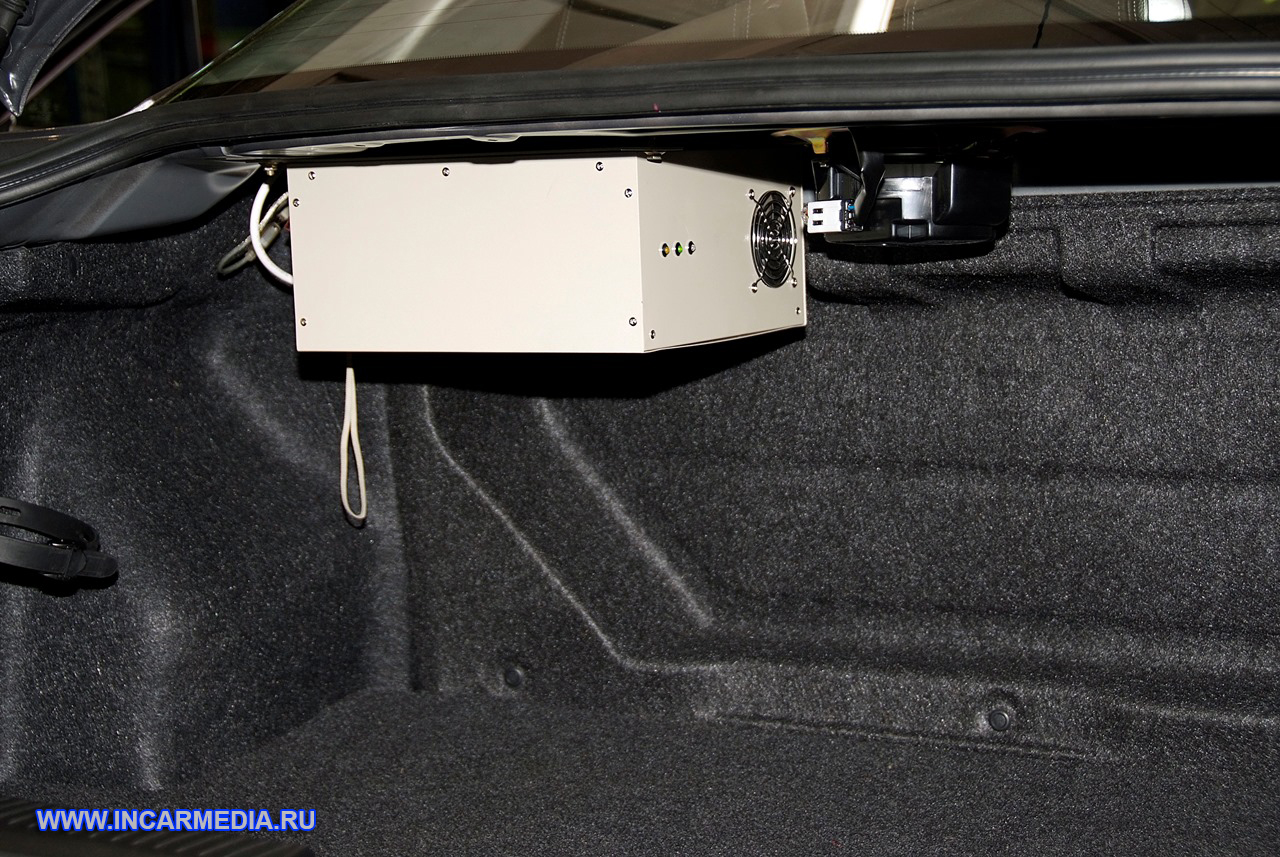

Системный блок компьютера прикреплен по месту при помощи специальных скоб, крепежей и винтов.

mazda6-carpc-008

mazda6-carpc-009

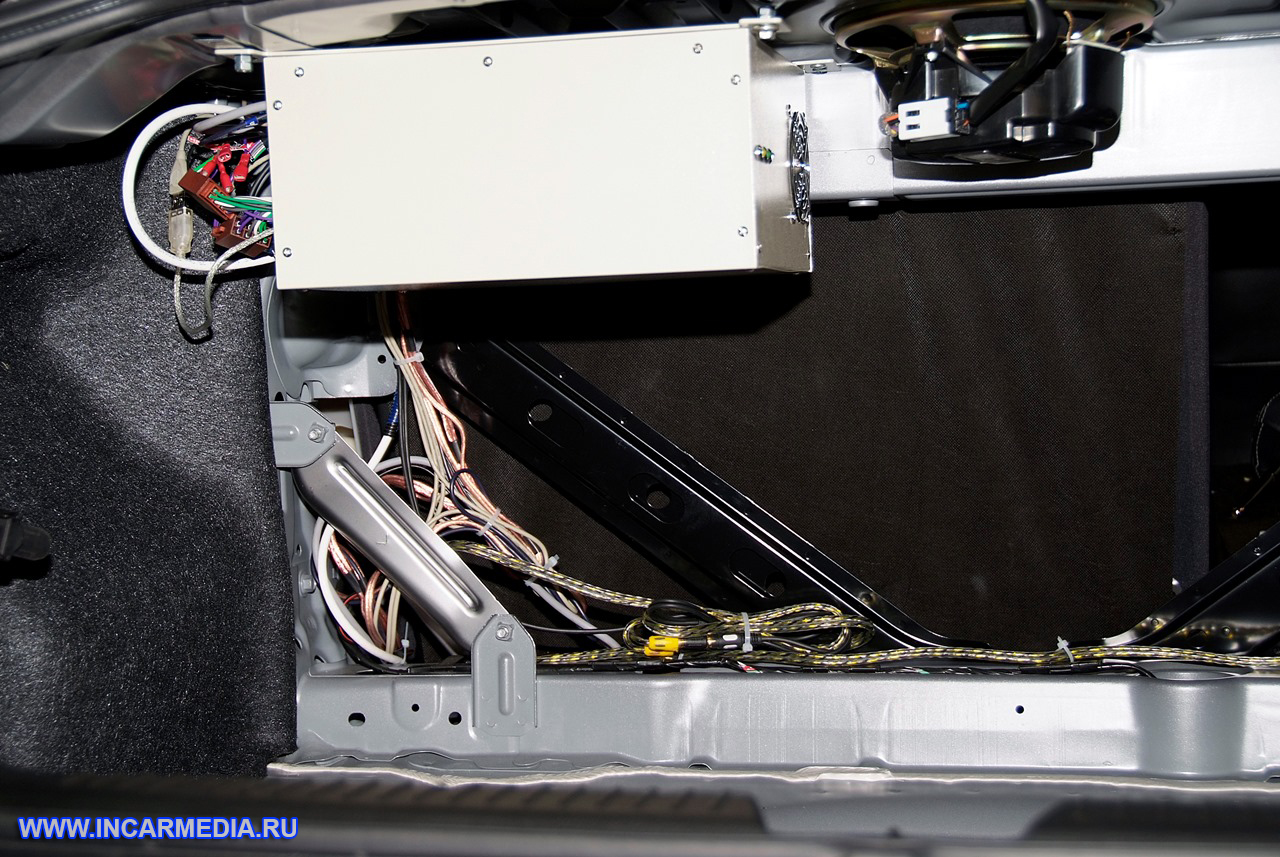

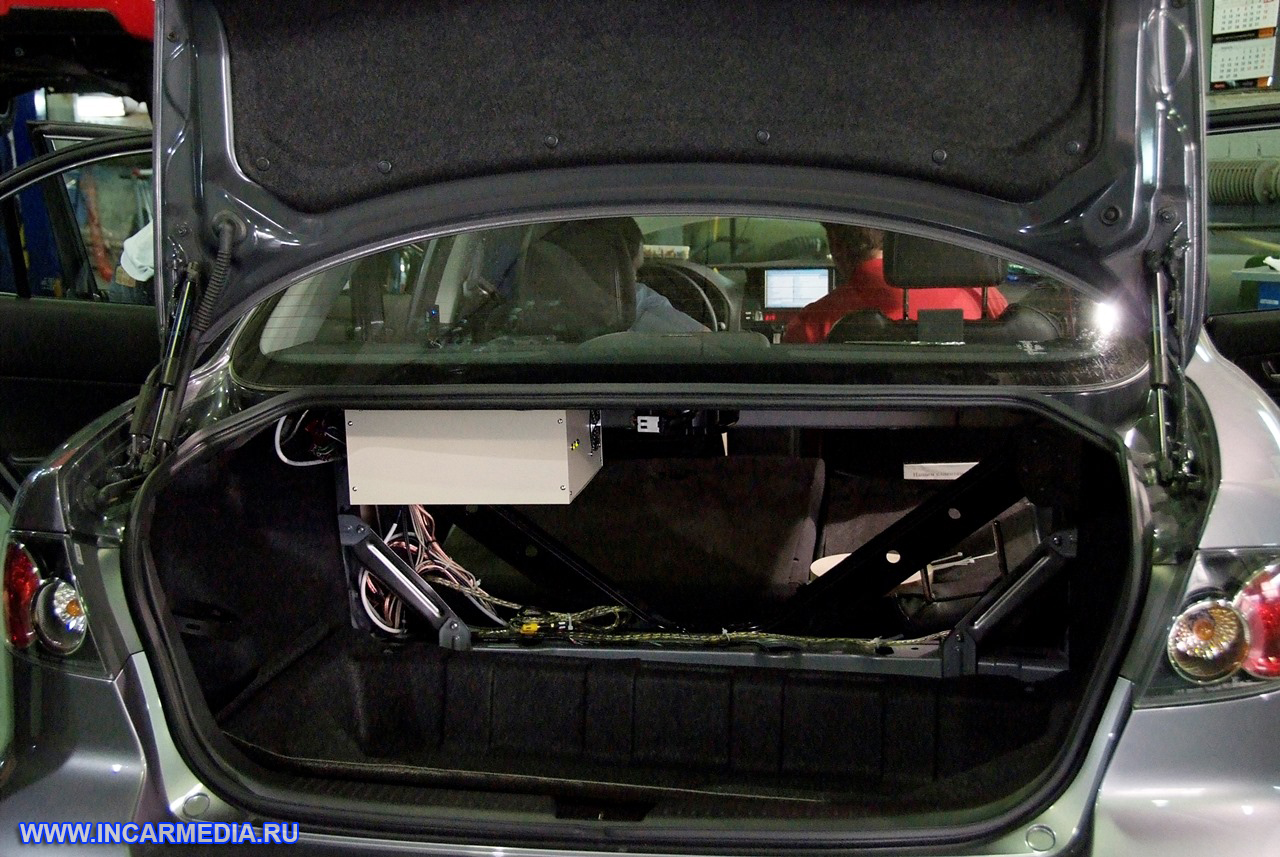

Системный блок с подключенными и уложенными кабелями.

mazda6-carpc-010

mazda6-carpc-011

Кабели спрятались за обшивками.

mazda6-carpc-012

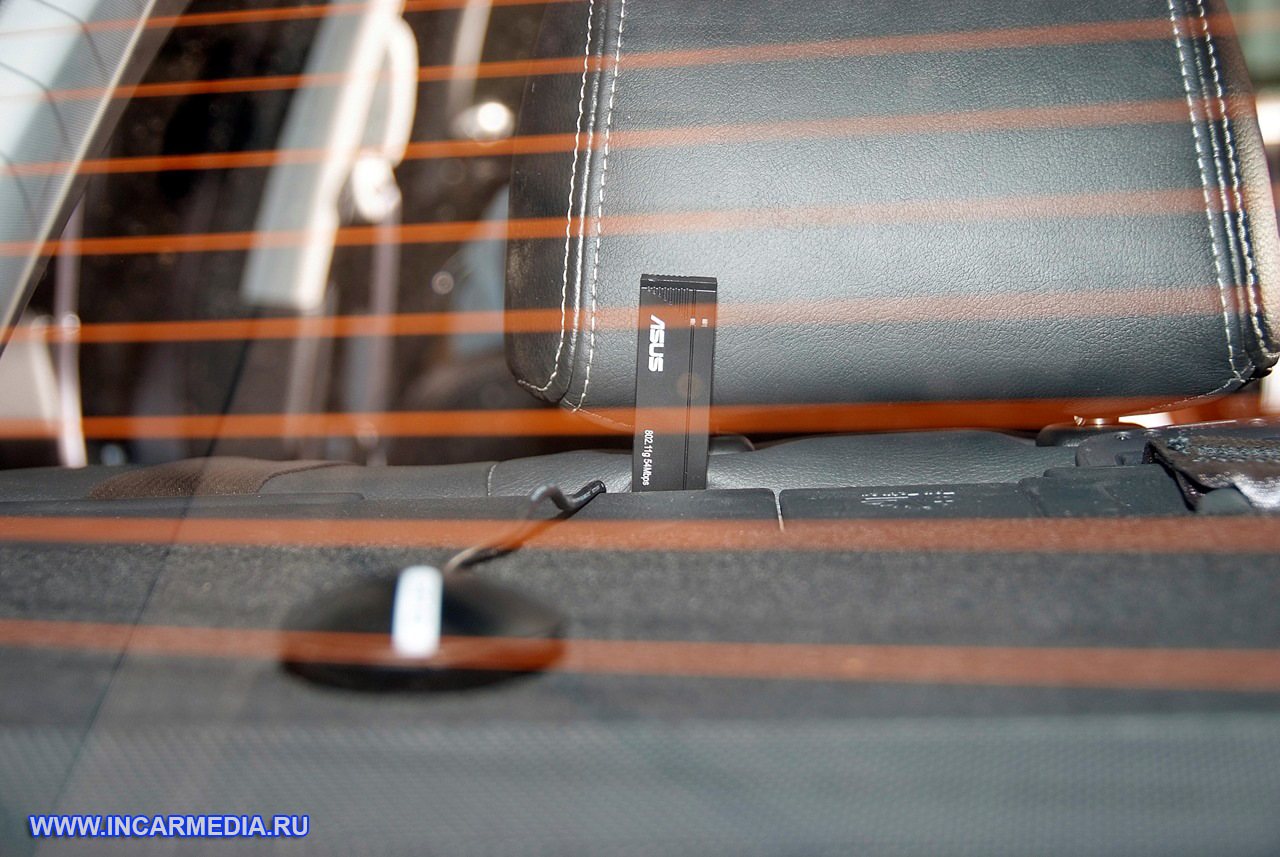

Установка GPS приемника и WiFi адаптера произведена под задним стеклом на полке, этого достаточно чтобы принимать сигнал со спутников и точек доступа.

mazda6-gps-wifi-001

mazda6-gps-wifi-002

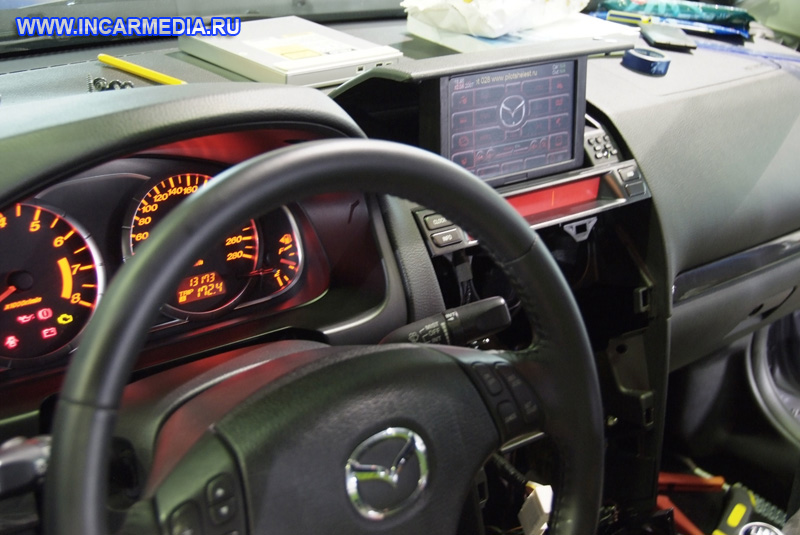

Проверка работоспособности монитора.

mazda6-monitor-001

mazda6-monitor-002

Хоть мы и были первопроходцами при установке CarPC в 2007 году - со своей задачей справились - все задуманные функции организованы и работают.

mazda6-001

mazda6-002

Mazda 6 MPS.
