Изготовление корпуса для устройства 2DIN.

После разработки и подготовки чертежей на лазерном станке были вырезаны заготовки из оцинкованной стали, толщиной 1 мм. Готовые заготовки обрабатывались и затем из них изготавливался корпус по имеющейся технологии. После всех примерок и уточнений готовый корпус красился в черный цвет.

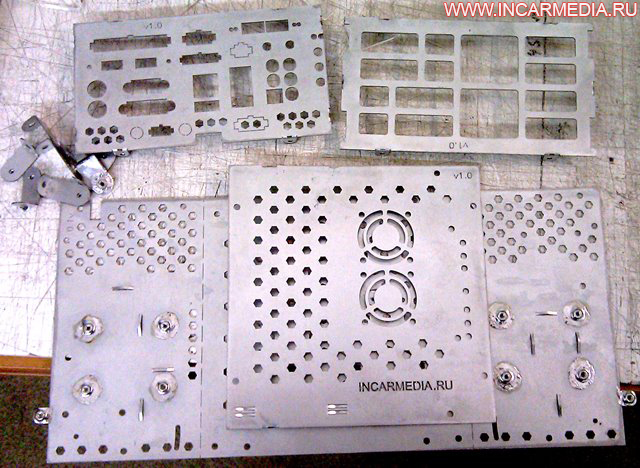

Вырезанные и подготовленные заготовки и детали.

Вырезанные и подготовленные заготовки для корпуса

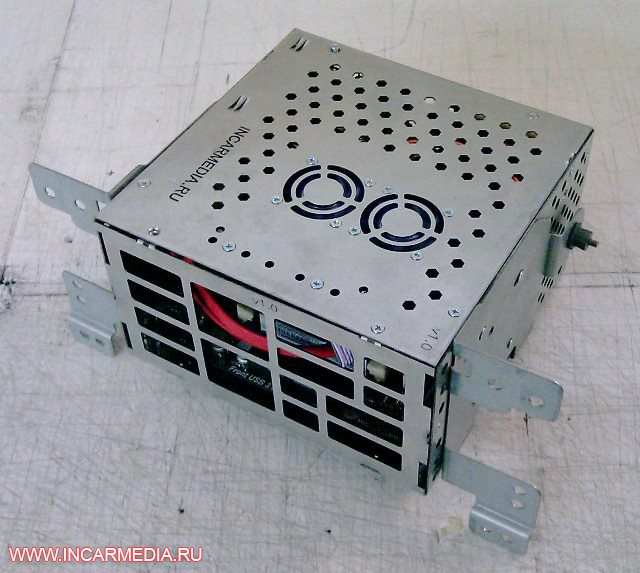

Собранный корпус с установленными комплектующими для примерки.

Собранный корпус 2DIN для Сузуки



Собранный корпус 2DIN для Сузуки

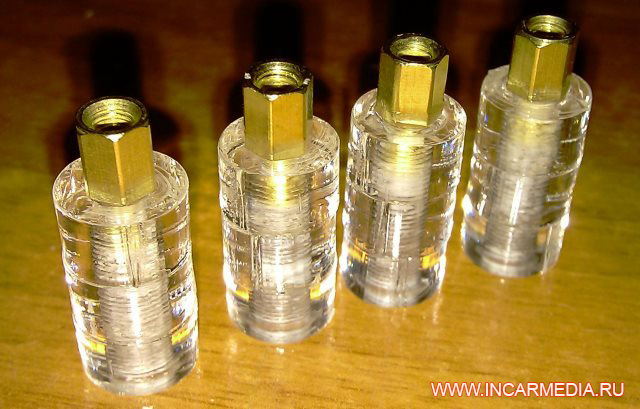

Изготовленные стоечки нужной расчетной высоты 24мм.

Стоечки определенной высоты для крепления платы

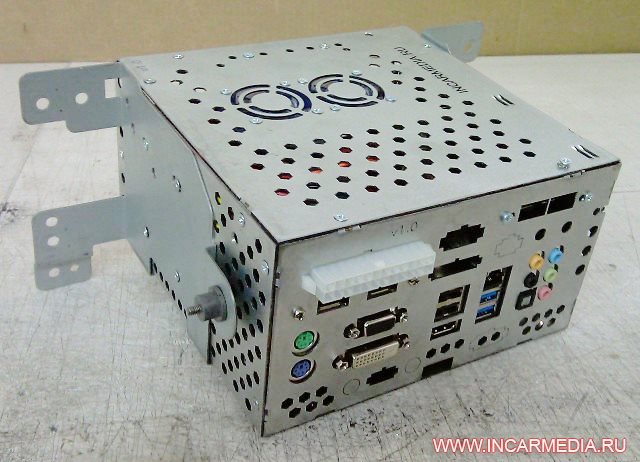

В случае замены материнской платы компьютера, заднюю часть корпуса с отверстиями портов ввода/вывода можно переделать.

Корпус из металла для 2DIN CarPC

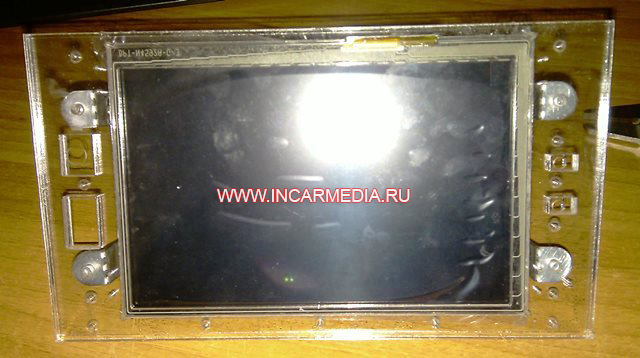

Примерка переходной рамки для матрицы.

Корпус 2DIN с прикрученной рамкой для матрицы

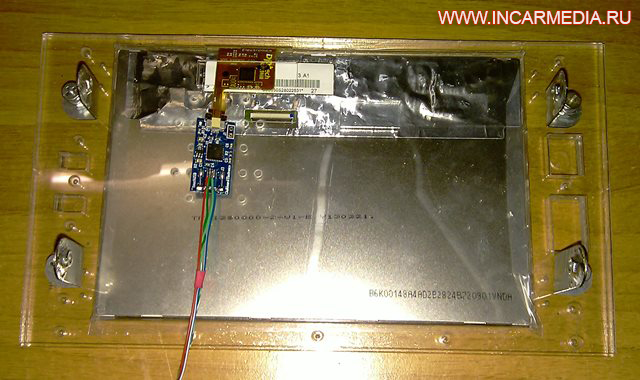

Матрица с контроллером емкостного сенсора.

Переходная рамка с крепежом для корпуса



2дин корпус для сузуки гранд витара

Примерка штатного кронштейна к корпусу компьютера.

Макет 2ДИН корпуса для сузуки с штатным крепежом
