Jeep SRT 8 - Установка CarPC.

Клиент, обратившийся за покупкой CarPC попросил помочь с установкой его в свой автомобиль. Так же была заказана модификация 2DIN консоли на торпеде с интеграцией в нее специализированного монитора. Что из этого вышло смотрим далее.

Владелец авто хотел иметь возможность слушать музыку с качественным источником звука, иметь большую коллекцию этой музыки на жестком диске, смотреть фильмы в любых форматах, ориентироваться на дороге при помощи GPS и слушать радио. Все функции были реализованы в данной установке.

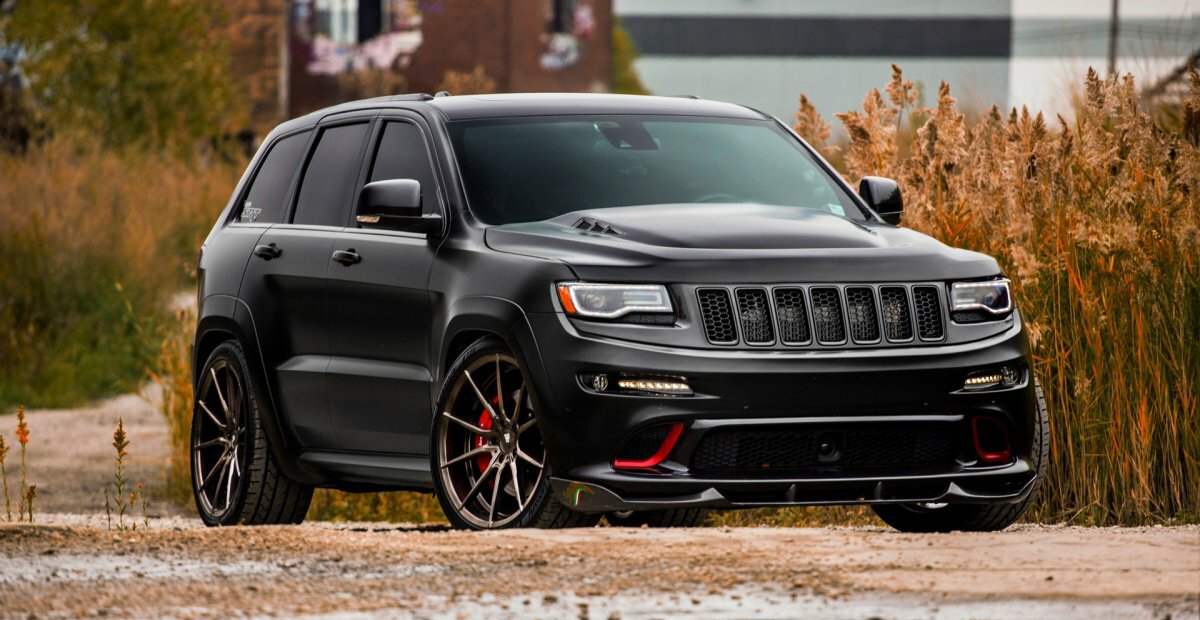

К сожалению, изначально хоть автомобиль и имел несколько сотен лошадей под капотом, но мультимедийный функционал этого автомобиля был ограничен.

jeep-srt

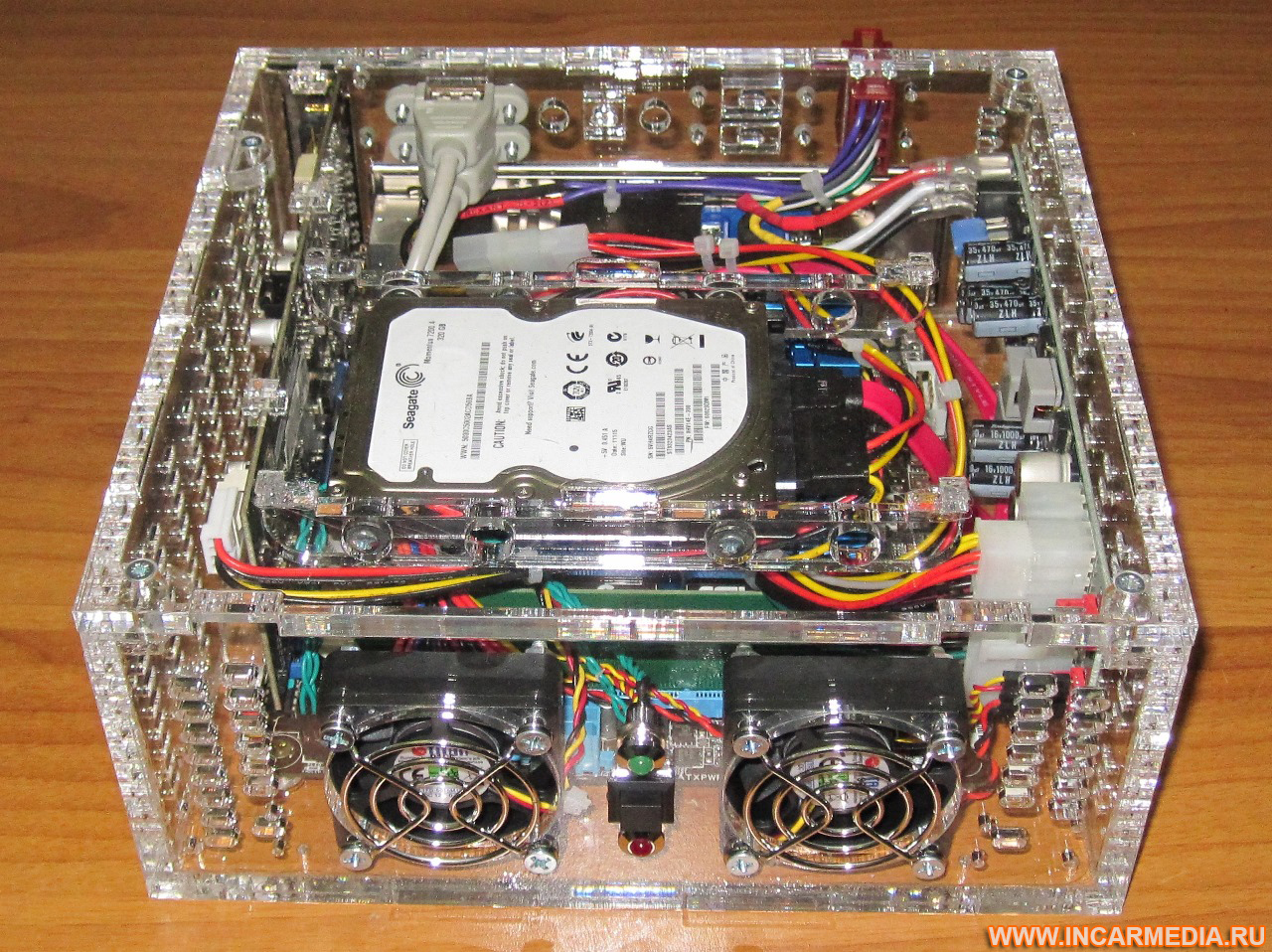

На фото ниже CarPC, собранный на базе стандартного персонального компьютера x86, с установленной звуковой картой Asus Xonar DX, жестким диском на 500Гб.

carpc-01

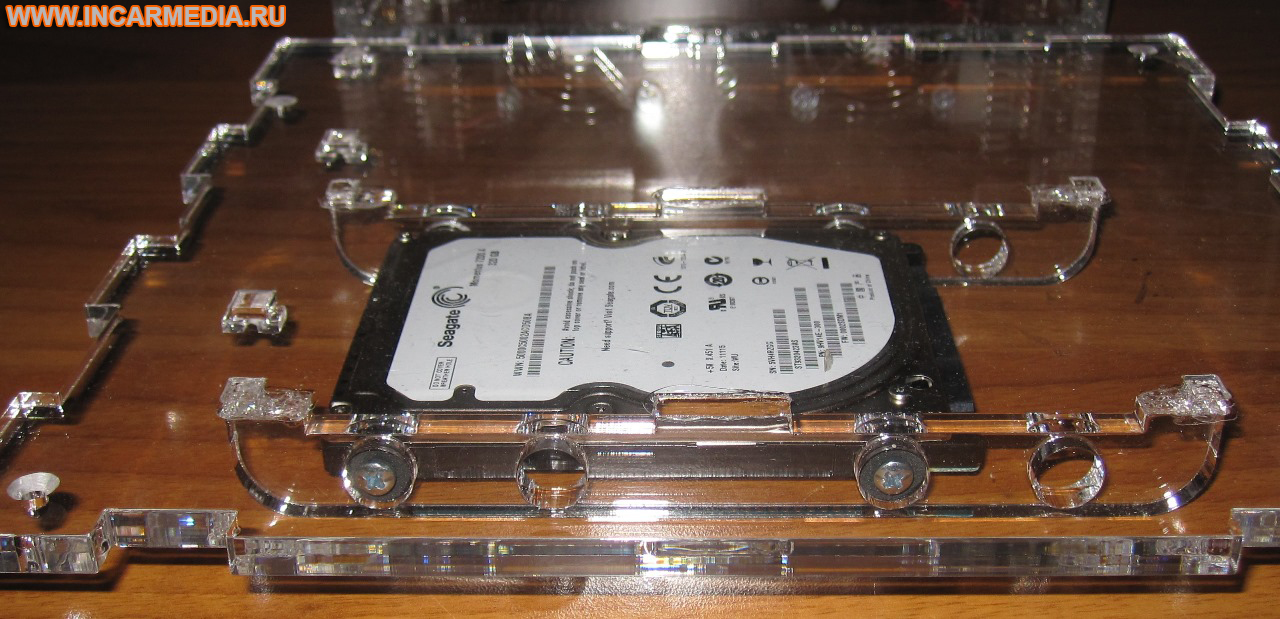

На фото ниже жесткий диск установленный в крышку корпуса системного блока. Жесткий диск установлен через демпферы из пористой резины для гашения сильных вибраций и ударов. Практика использования стандартных жестких дисков на авто показала, что демпфер не требуется, все работает и без него годами.

carpc-055

Электропитание компьютера будет обеспечивать специализированный блок питания стандарта ATX, разработанный американской фирмой mini-box.com. Блок питания работает в диапазоне напряжений от 6 Вольт до 20 Вольт, умеет включать и корректно выключать компьютерную систему при повороте ключа зажигания в положение ACC и выключенно соответственно. Работает этот блок питания в широком диапазоне температур от минус 35 до плюс 60 градусов.

m2-atx

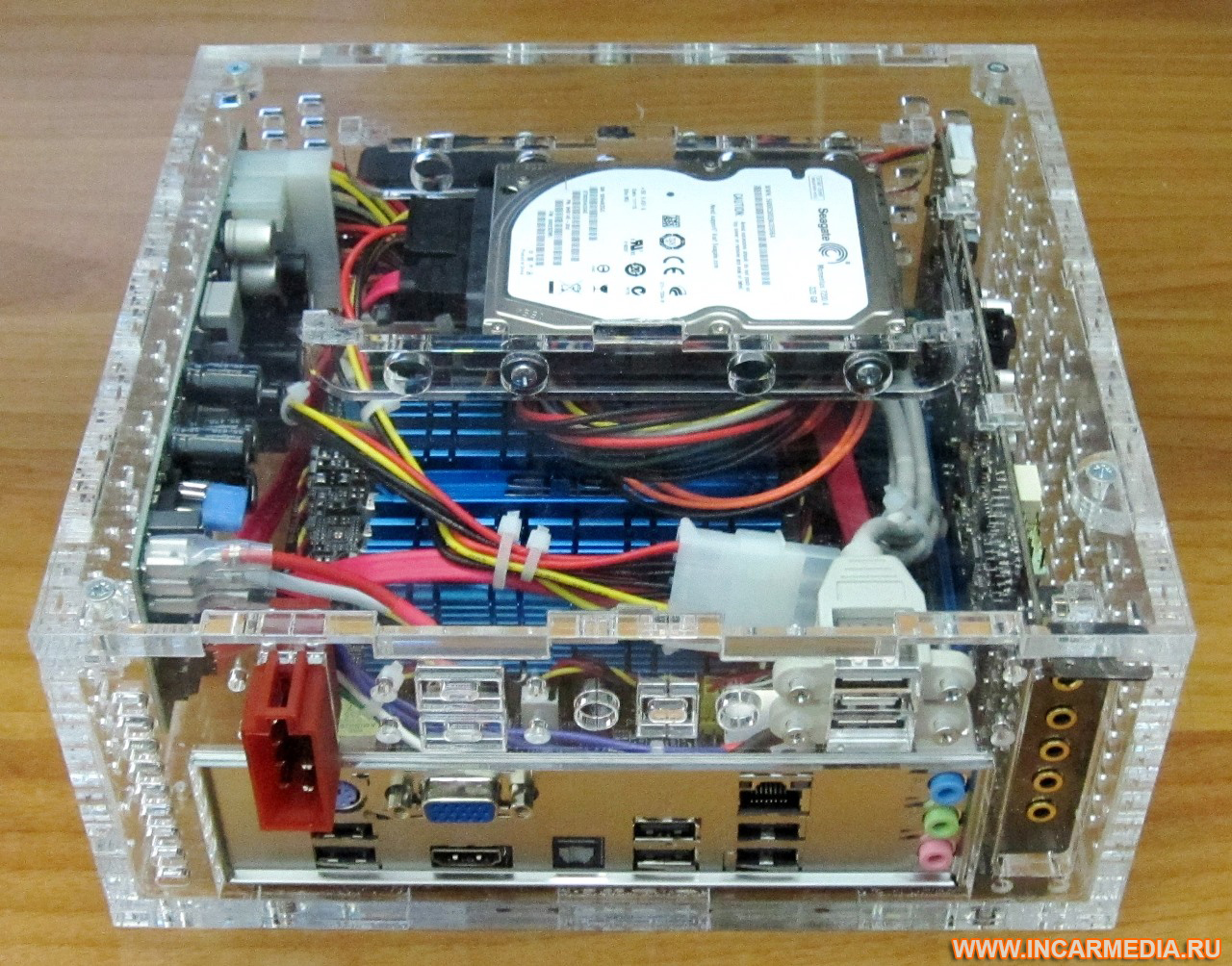

На фото ниже системный блок компьютера, вид сзади. Виден разъем питания, порты ввода вывода материнской платы, дополнительные порты USB, разъемы звуковой карты Asus Xonar DX.

carpc-02

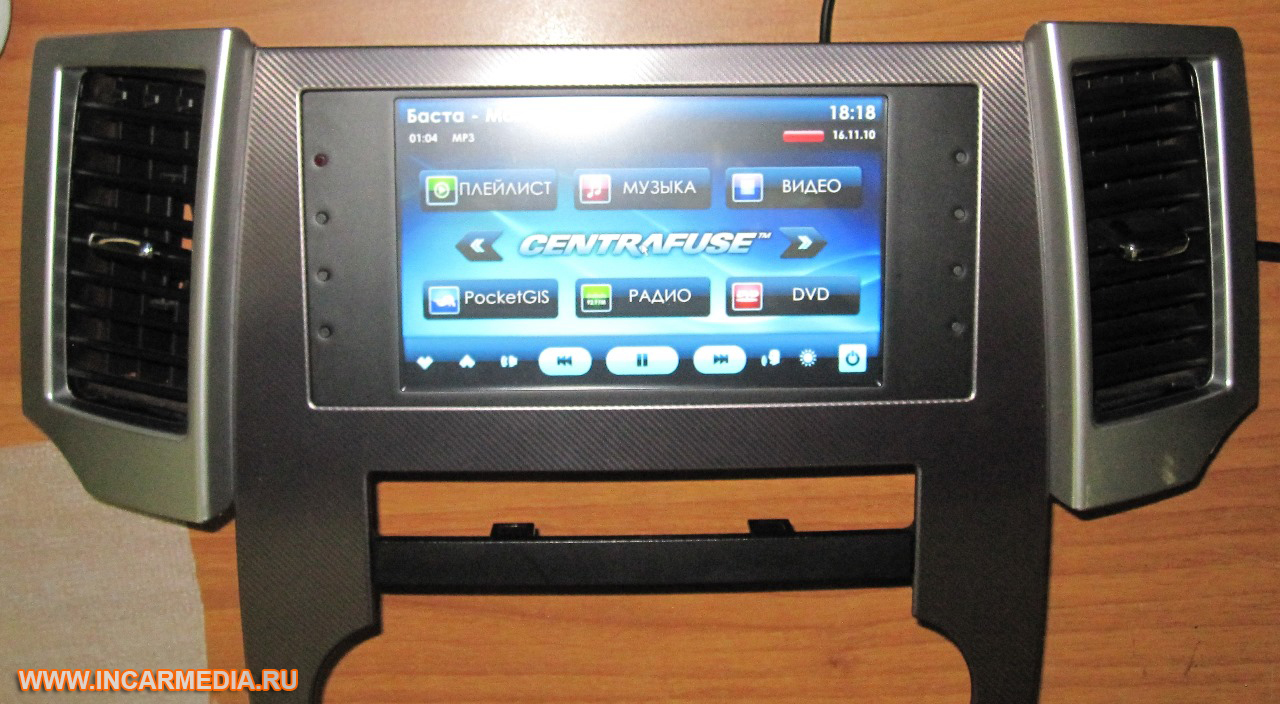

Хотя компьютер в корпусе имеет стандартный размер и крепеж, более трудоемкий процесс заключается в разработке и изготовлении переходной рамки для монитора, и встраивании этой конструкции в накладку приборной панели. На фото ниже готовая переходная рамка с установленным монитором в накладку приборной панели.

ramka-mon-12

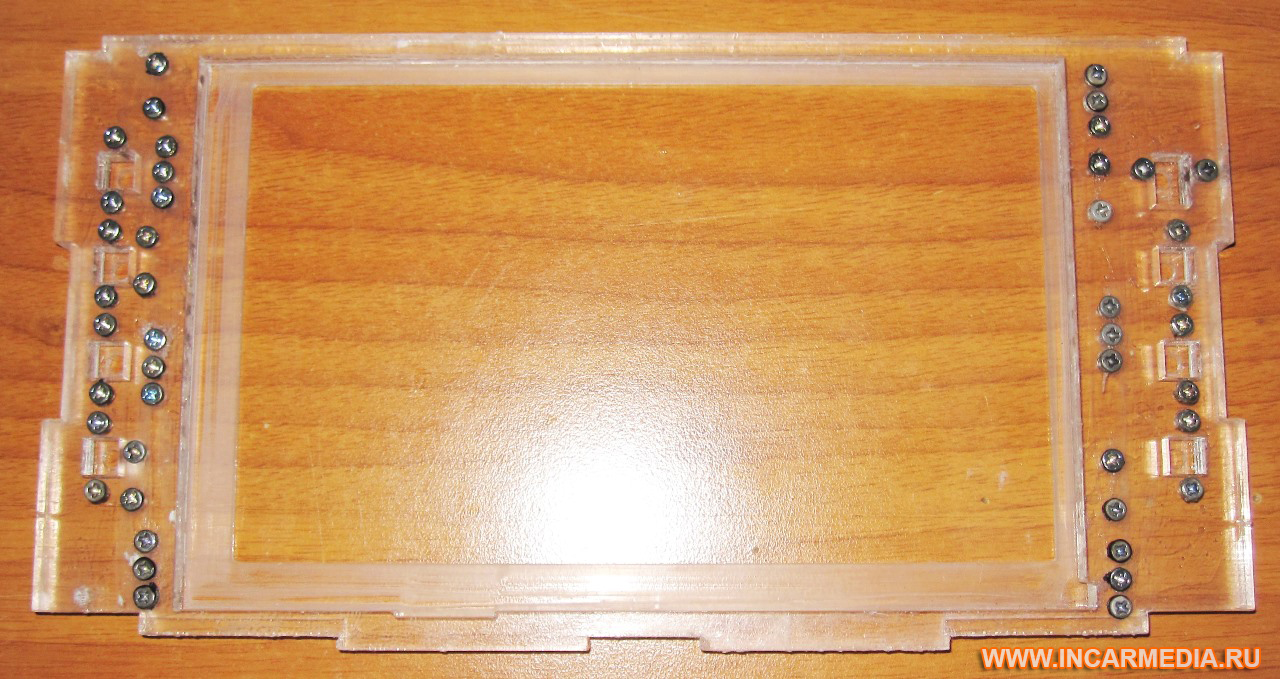

Процесс начинается с разработки и изготовления переходной рамки для монитора. Рамка изготавливается из двух частей плексиглаза, склеенных вместе.

ramka-02

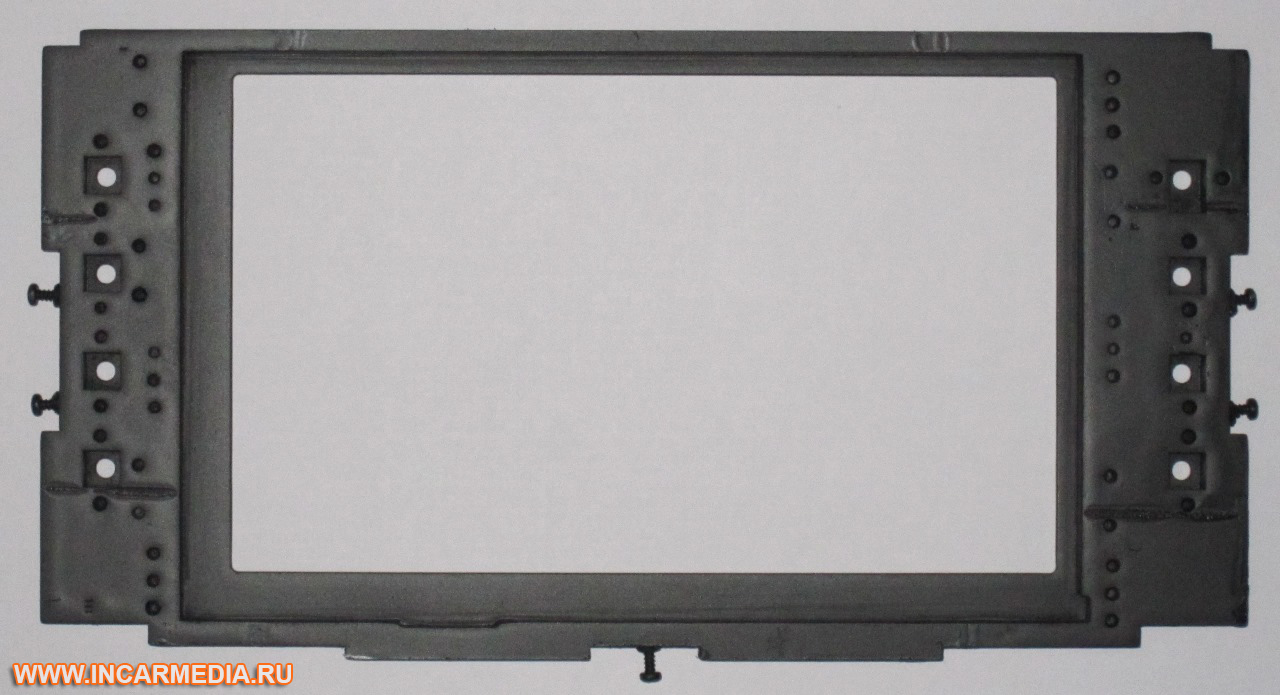

На фото ниже покрашенная переходная рамка, готовая к установке в нее экрана.

ramka-03

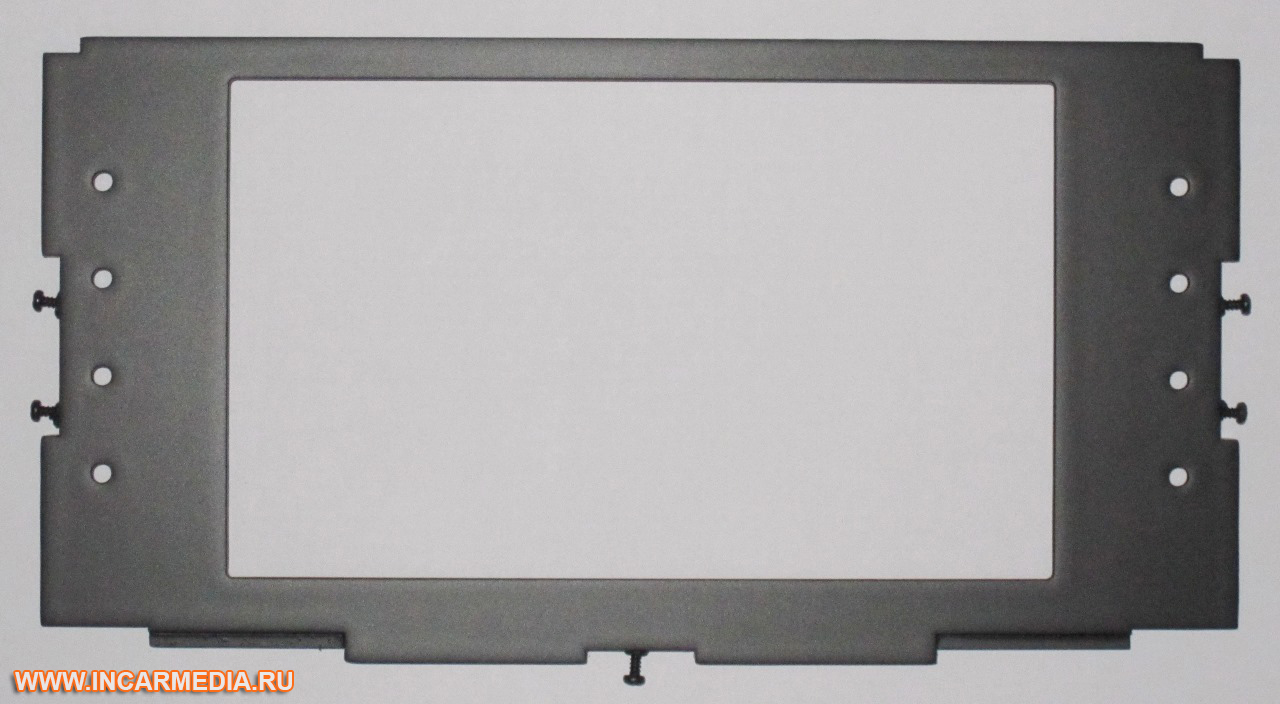

В отверстия рамки будут установлены кнопки для возможности управлять монитором.

ramka-05

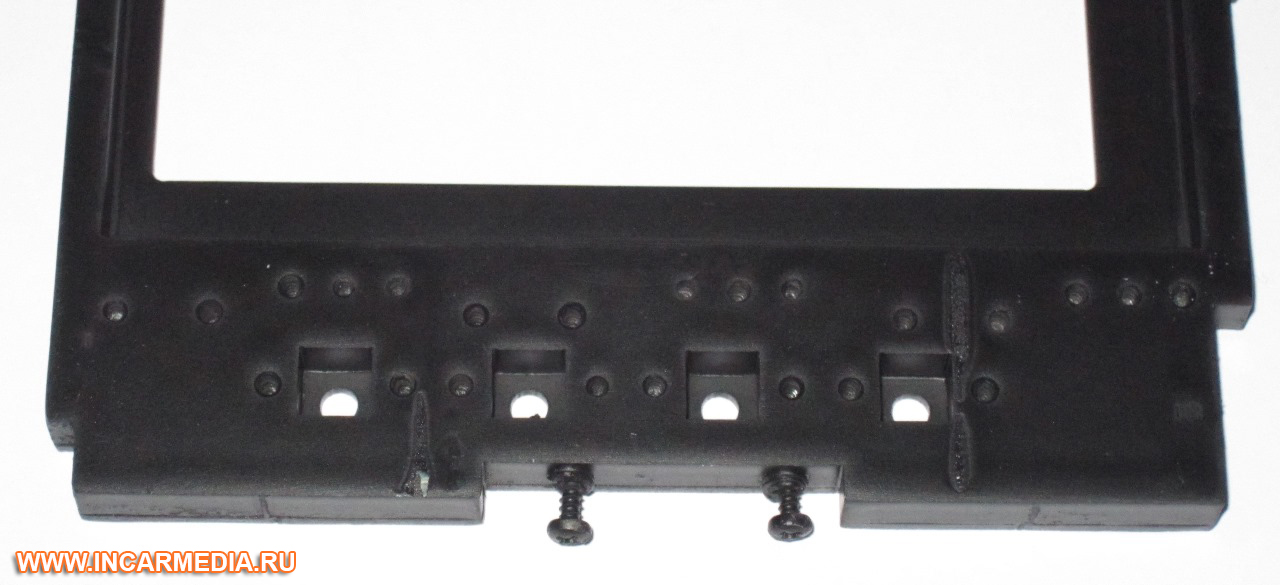

На фото видны подготовленные вкрученные винты для крепежа рамки в накладку торпеды.

ramka-04

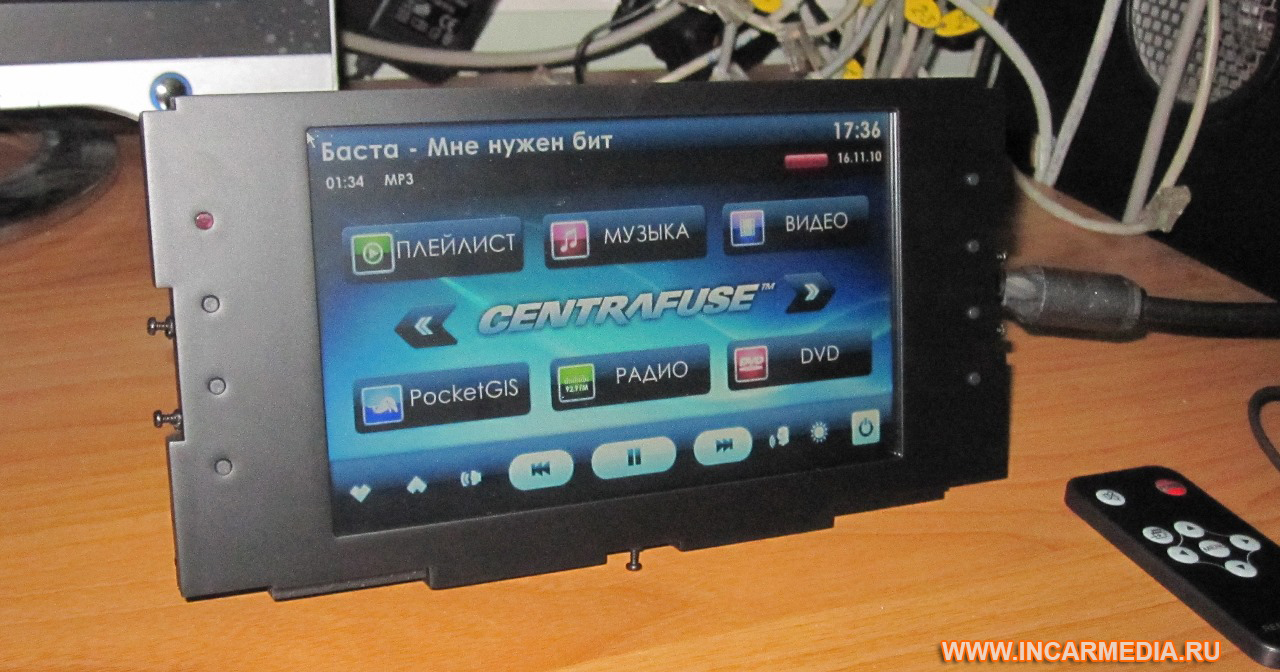

Далее изготавливается крепеж электроники контроллера матрицы и подключаемых проводов. На фото ниже готовая матрица с контроллером, установленная в переходную рамку.

ramka-mon-01

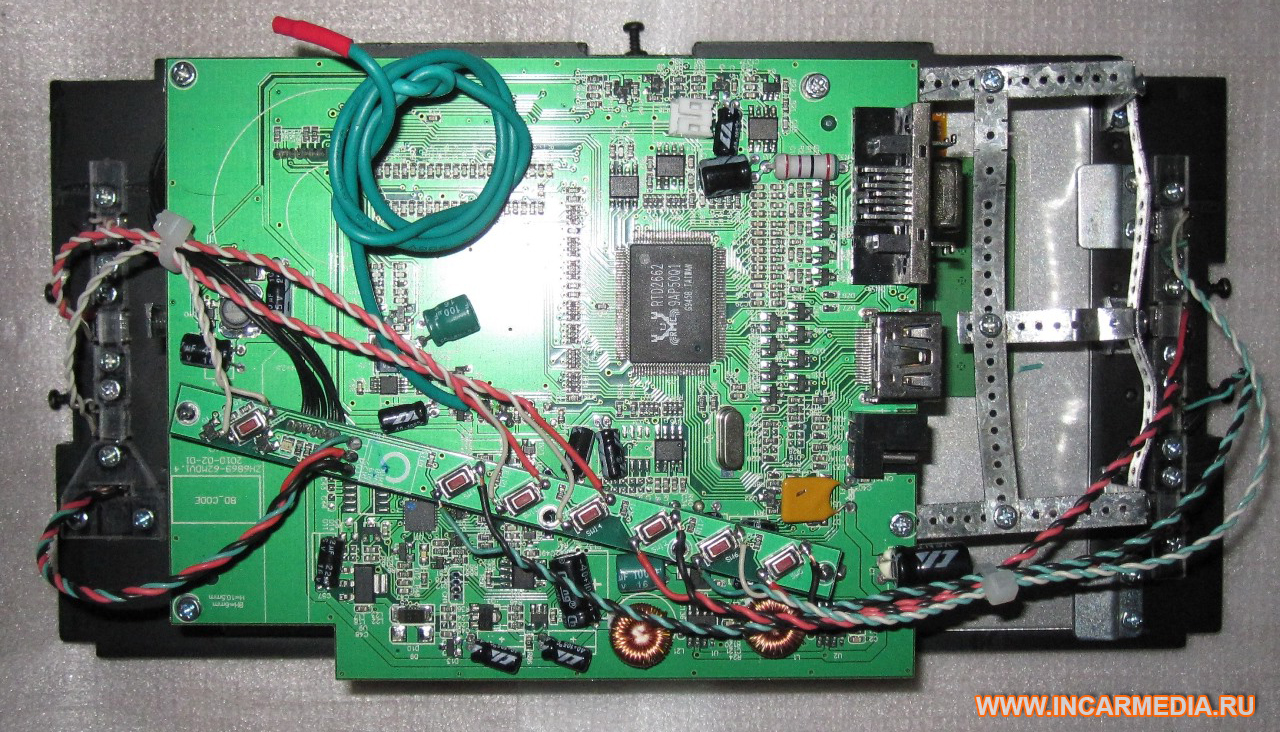

Контроллер монитора Liliput 7 дюймов. Имеет вход HDMI для подключения к компьютеру. Запитываться монитор будет 12В от блока питания компьютера.

ramka-mon-06

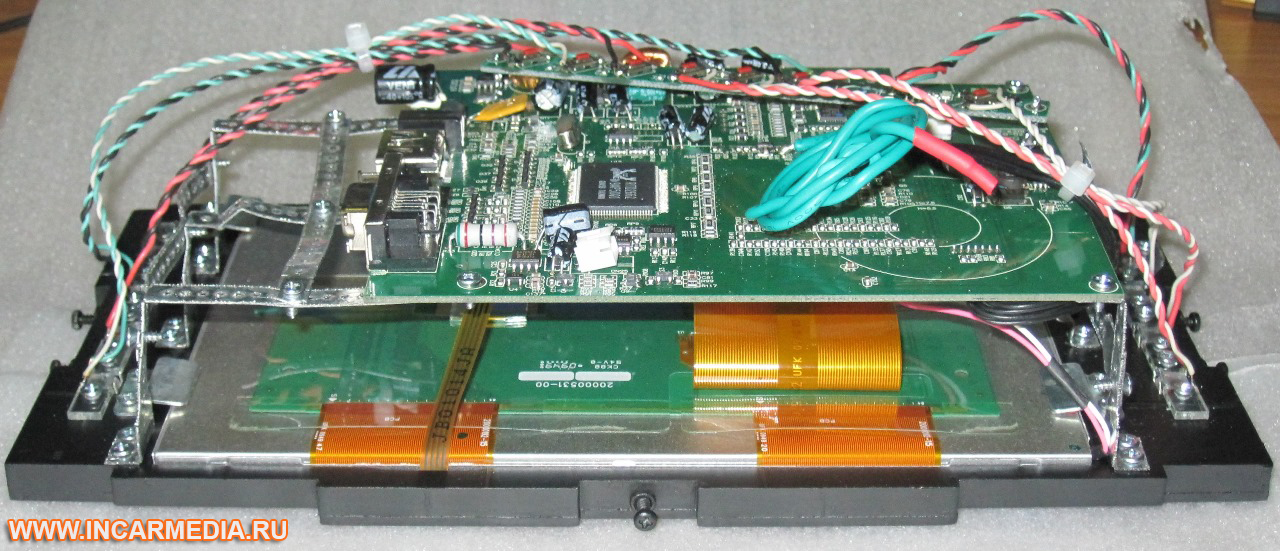

Проводами соеденены штатные кнопки от монитора с дополнительными кнопками, установленными в рамку.

ramka-mon-03

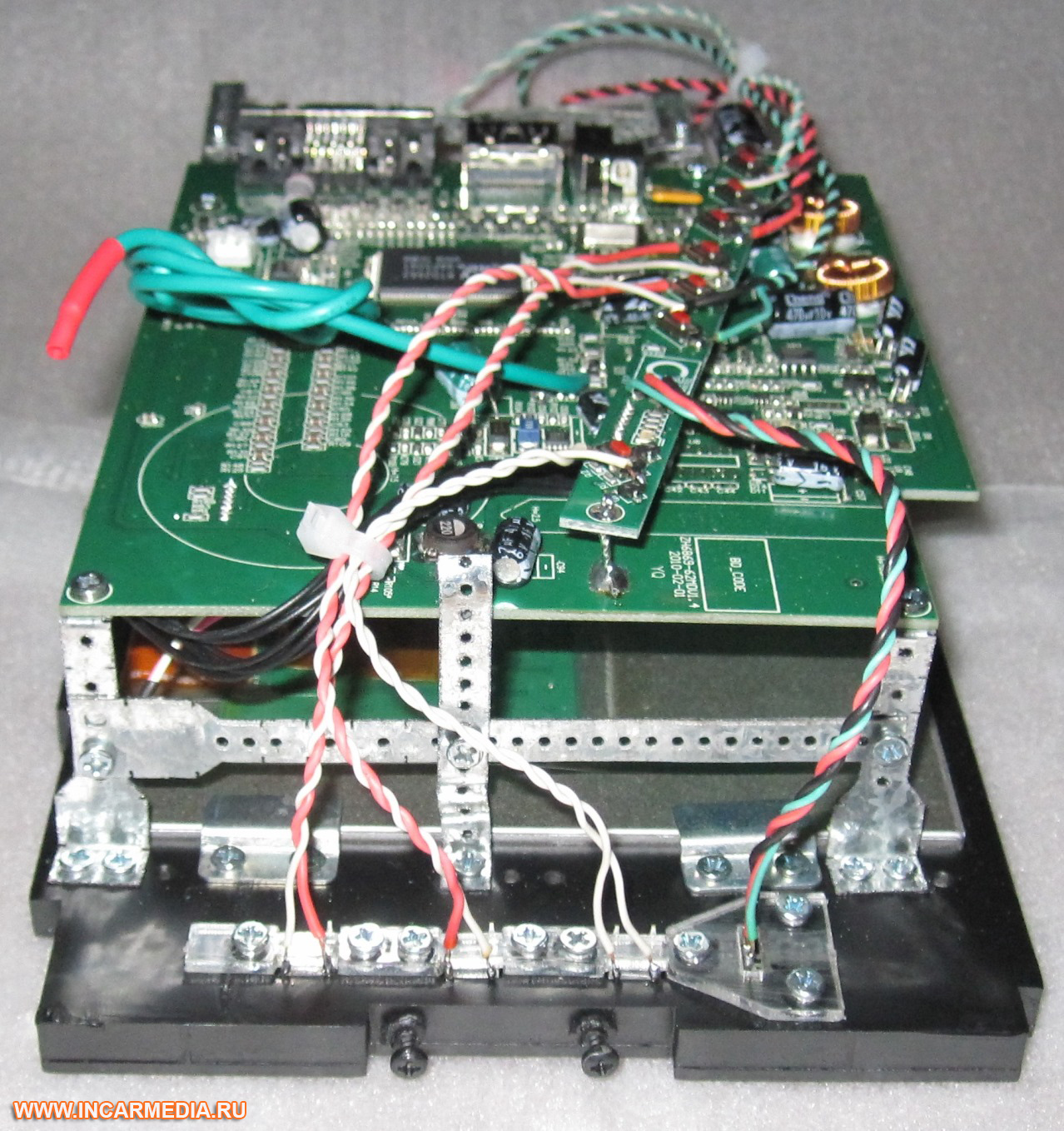

Монитор имеет резистивный тачскрин для управления компьютером.

ramka-mon-04

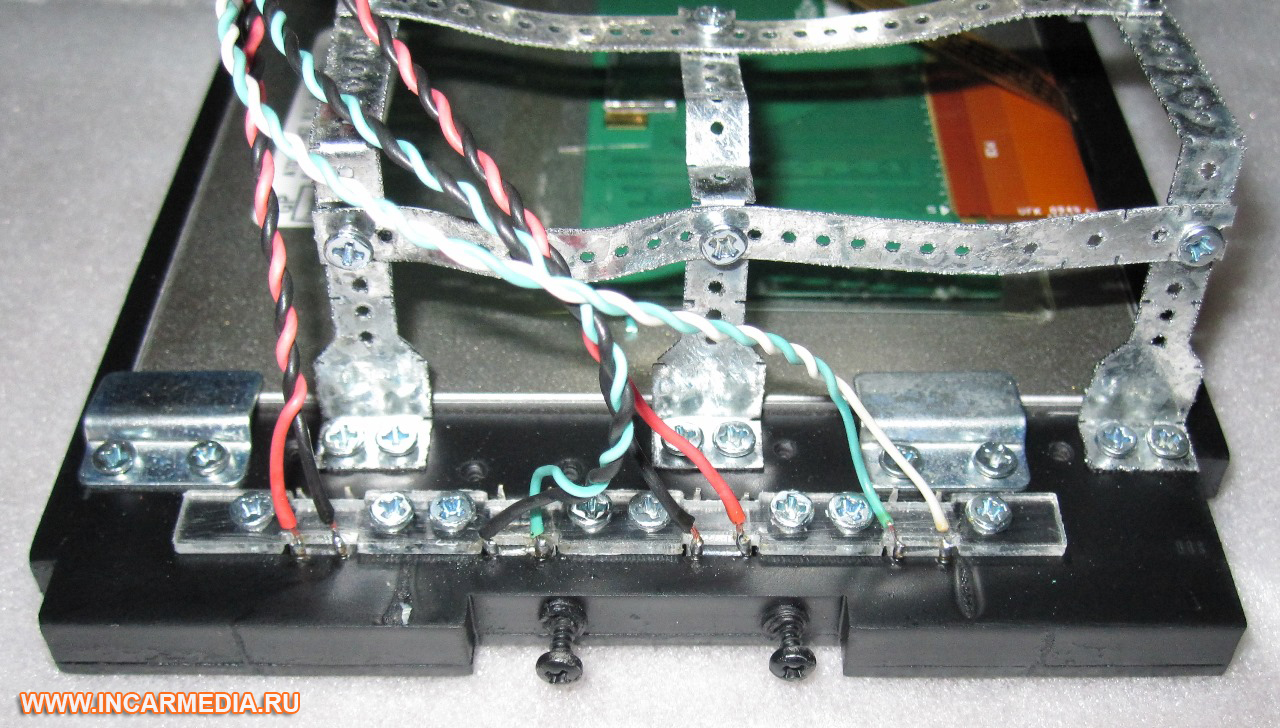

На фото ниже показан крепеж дополнительных кнопок для управления монитором.

ramka-mon-05

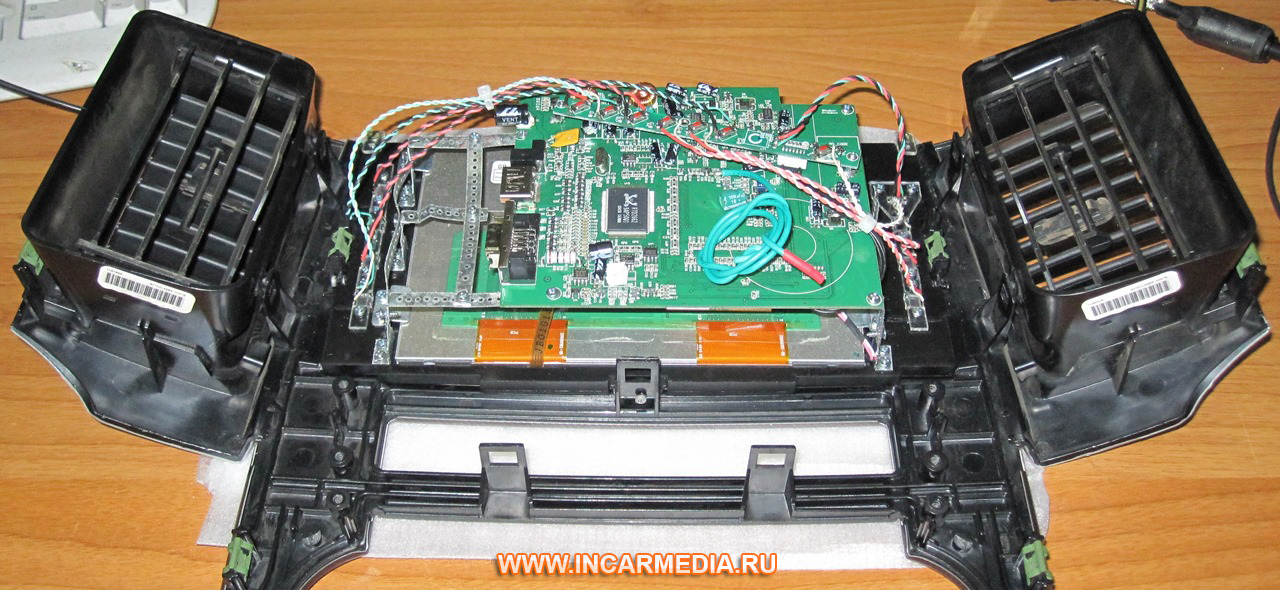

Далее переходная рамка с экраном устанавливается в накладку приборной панели. Рамка крепится к панели в выступы винтами.

ramka-mon-07

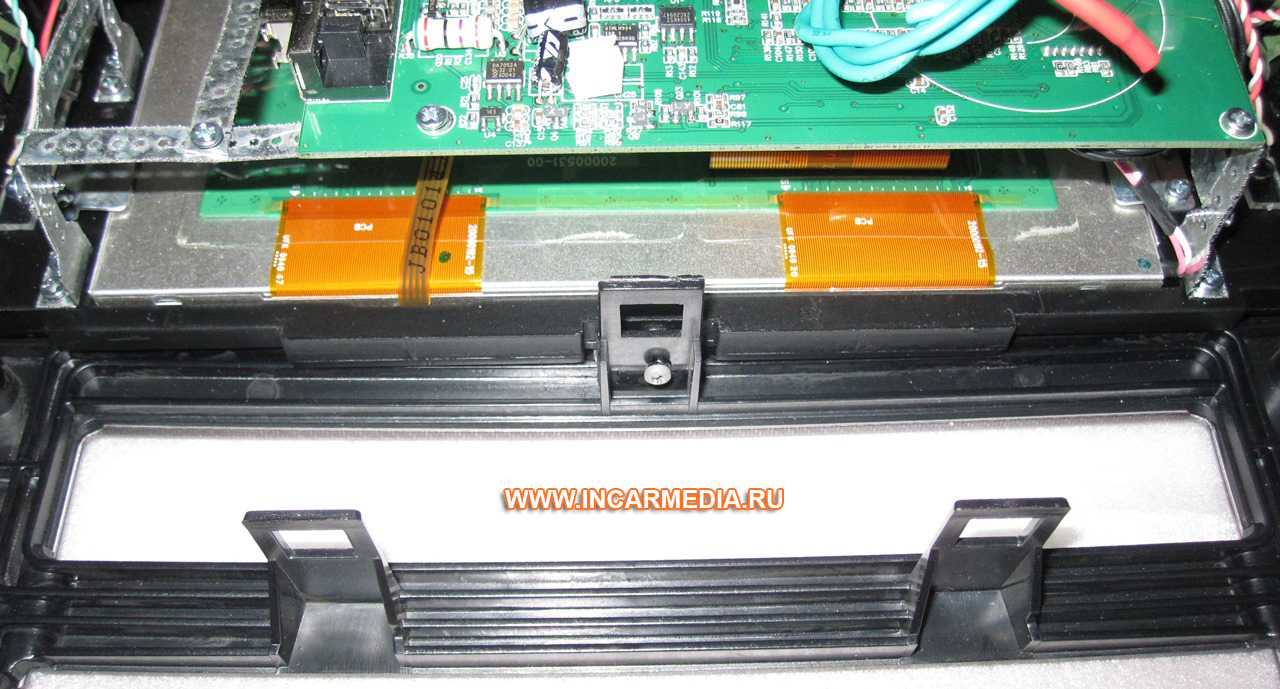

На фото ниже прикрученная винтом переходная рамка к выступу накладки.

ramka-mon-08

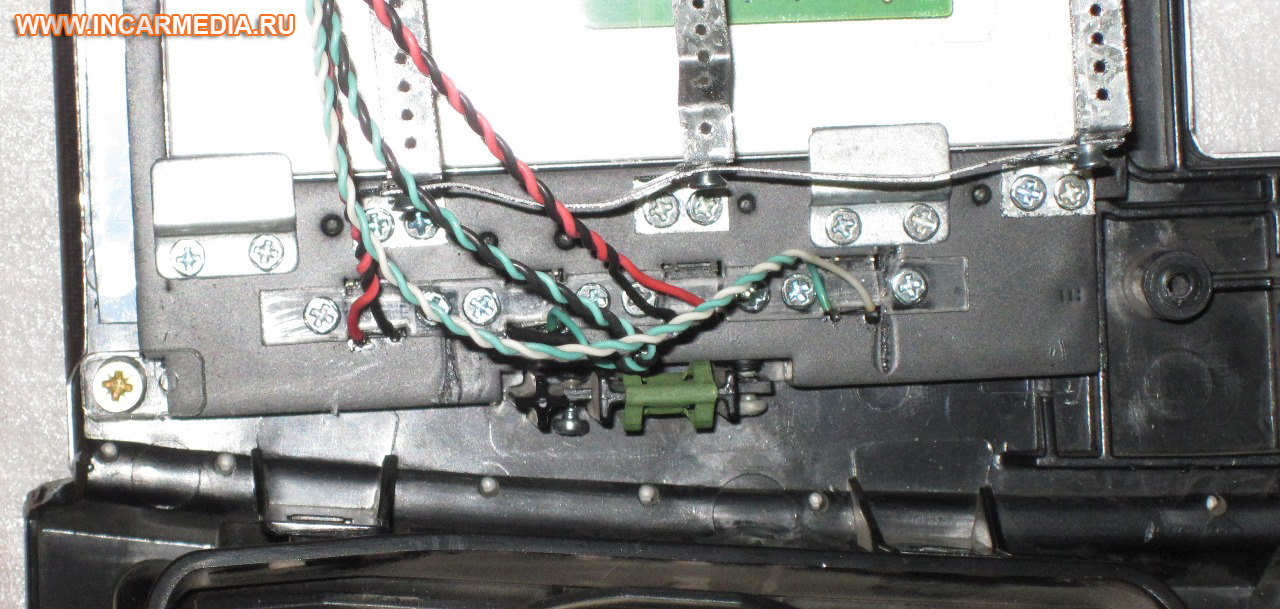

Еще немного крепежей.

ramka-mon-09

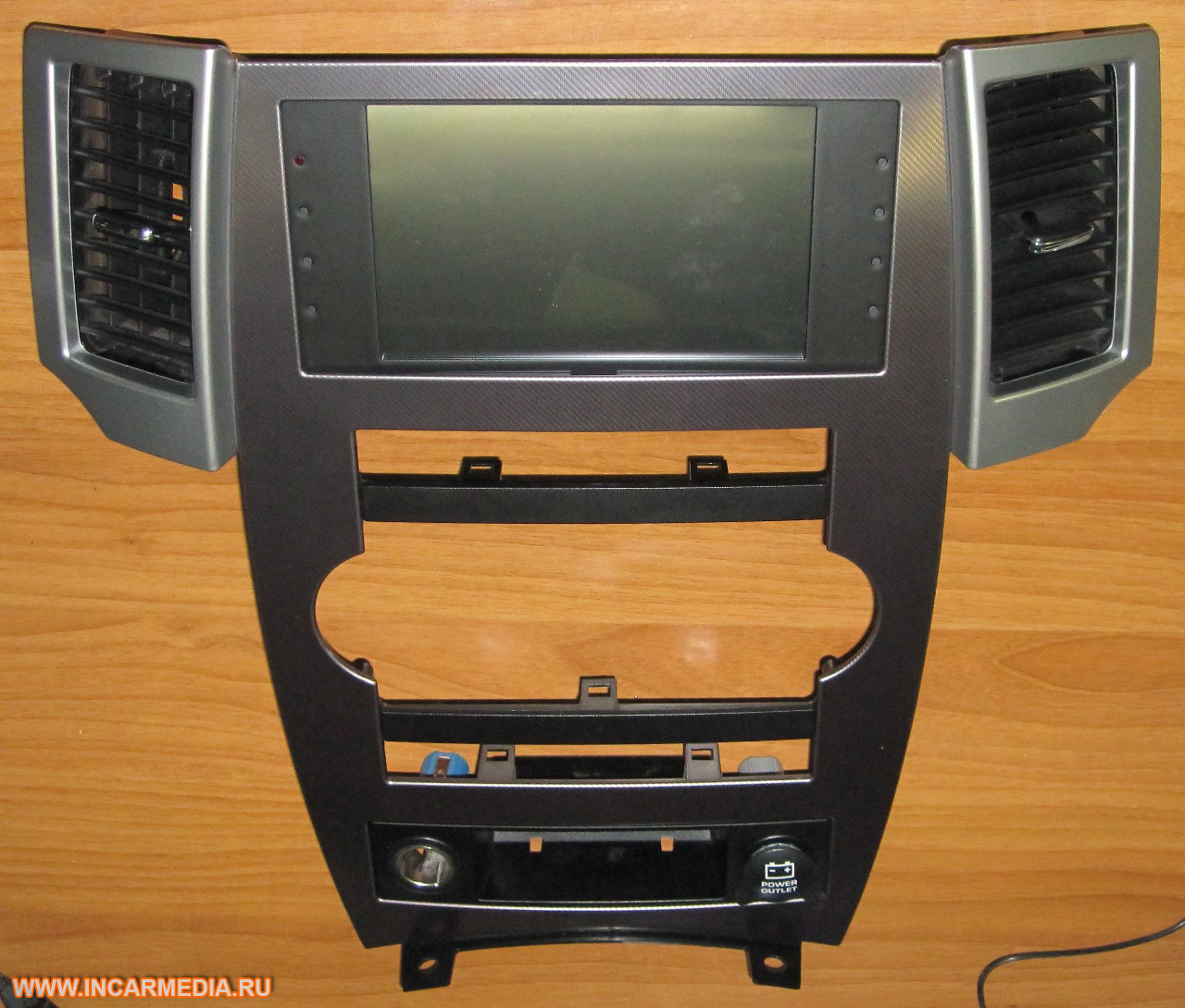

Рамка с экраном установлена в накладку.

ramka-mon-11

После подготовки компьютера, накладки на торпеду с экраном, кабелей, проводов, клемм, другой переферии и инструмента начинается процесс установки в авто.

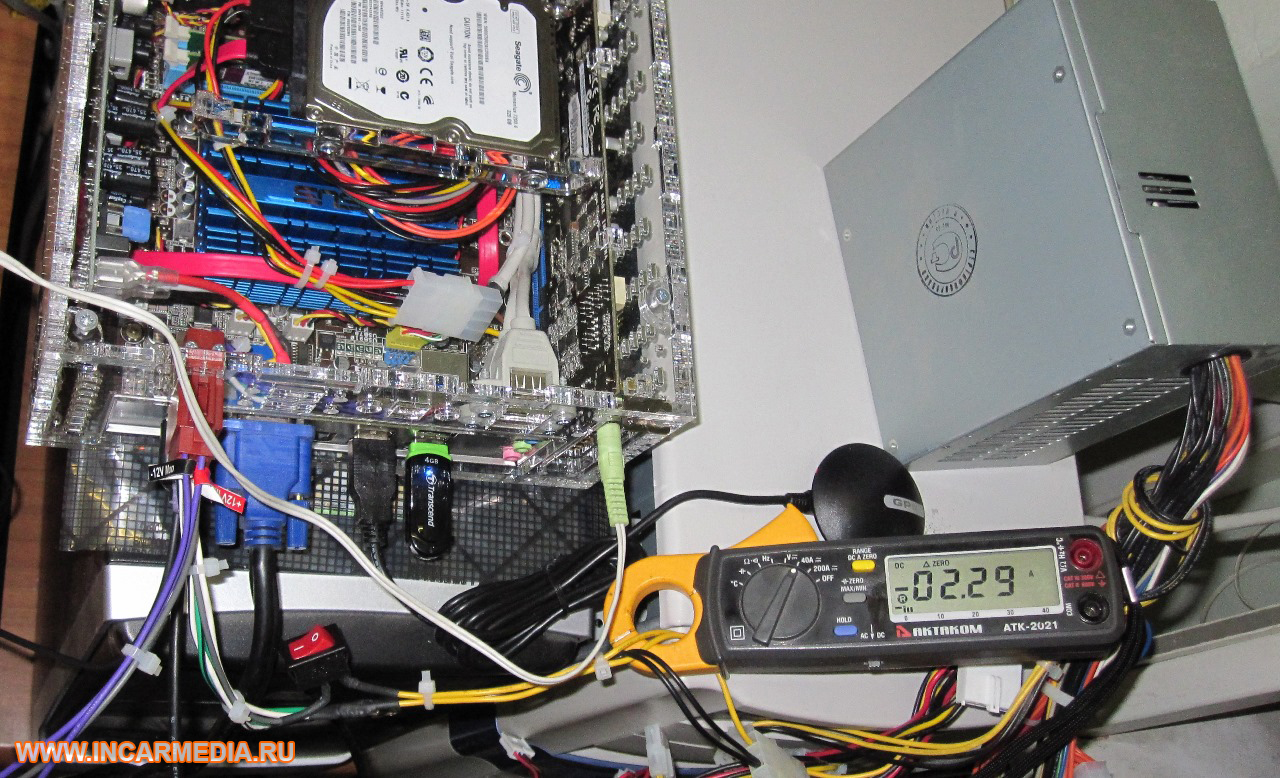

На фото ниже проверка потребления тока компьютером, видим что потребляемая мощность всей системы около 30 Ватт.

carpc-06

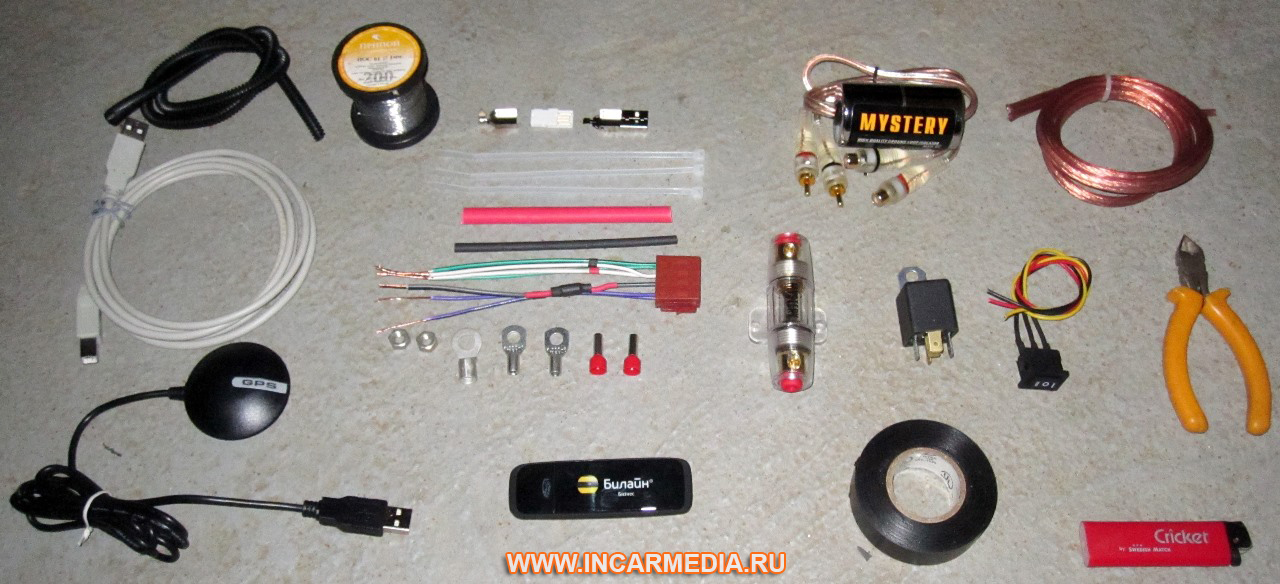

Нам потребуются, кабели, удлиннители, паяльник, разъемы, клеммы, термоусадка и изолента. А также много другого инструмента и электроники.

montazh-carpc-01

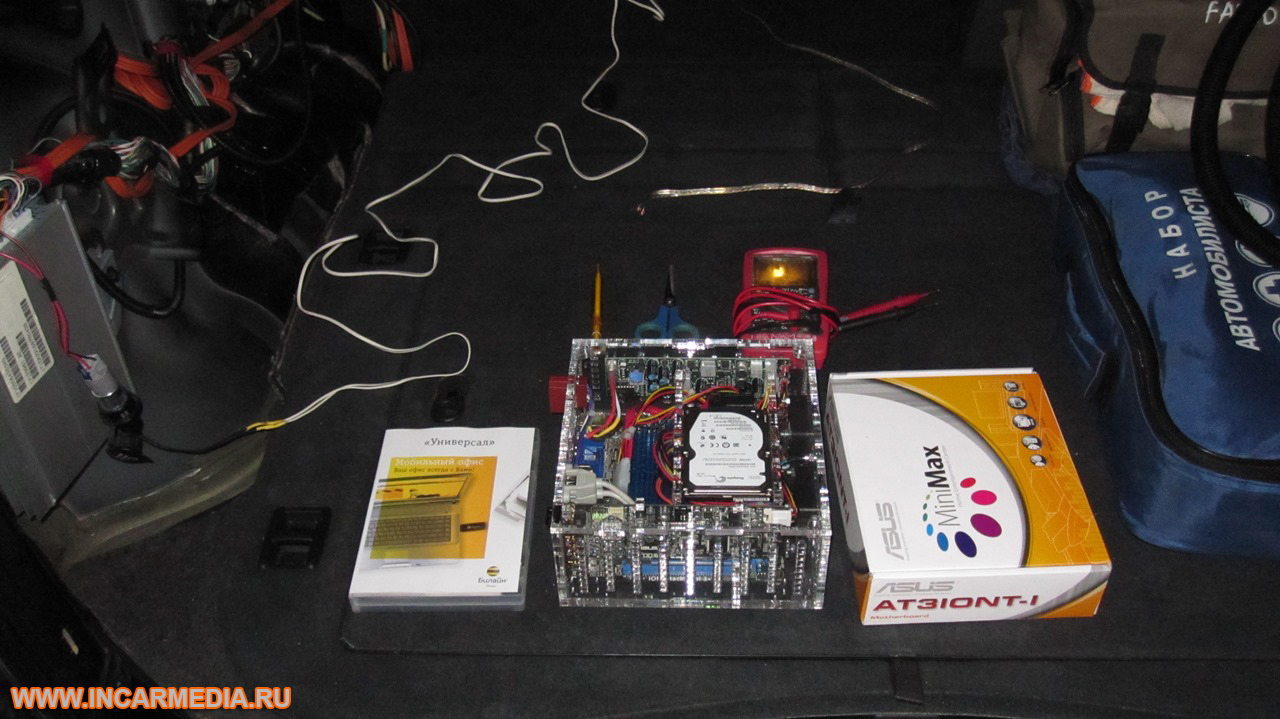

Подготовка к установке в автомобиль.

montazh-carpc-02

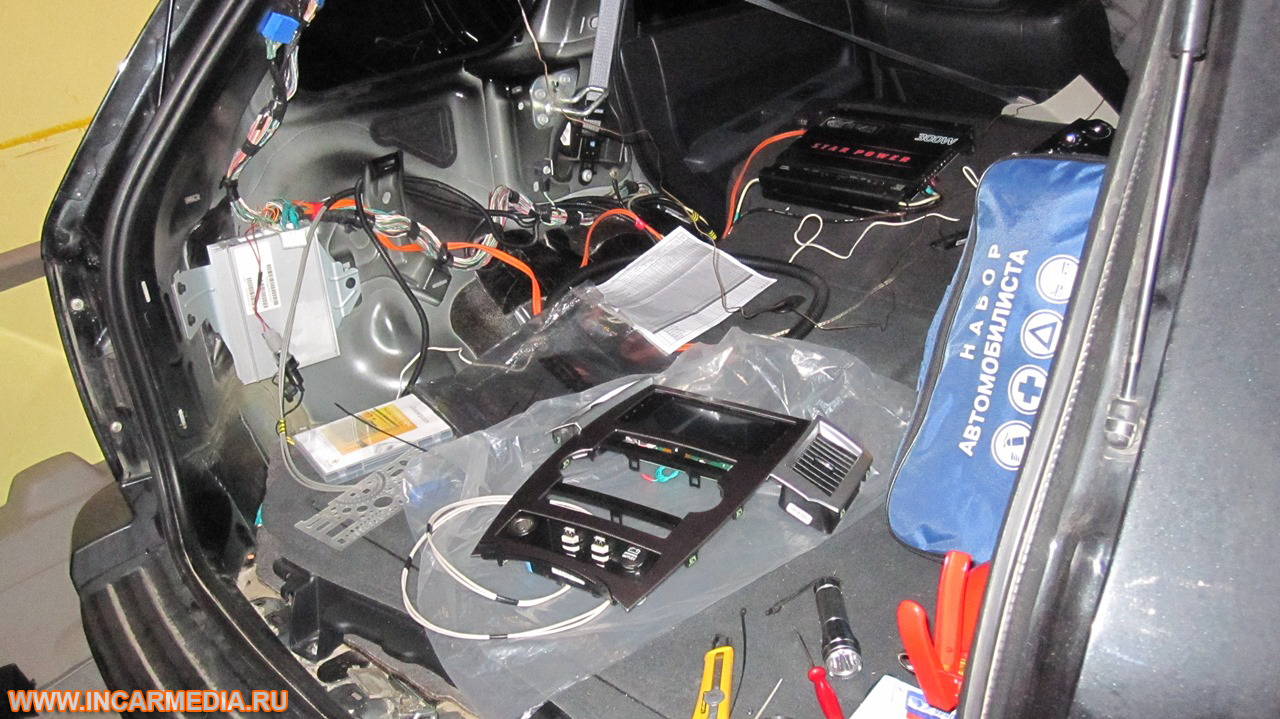

Снятые обшивки салона. Необходимо подключить сабвуфер.

montazh-carpc-03

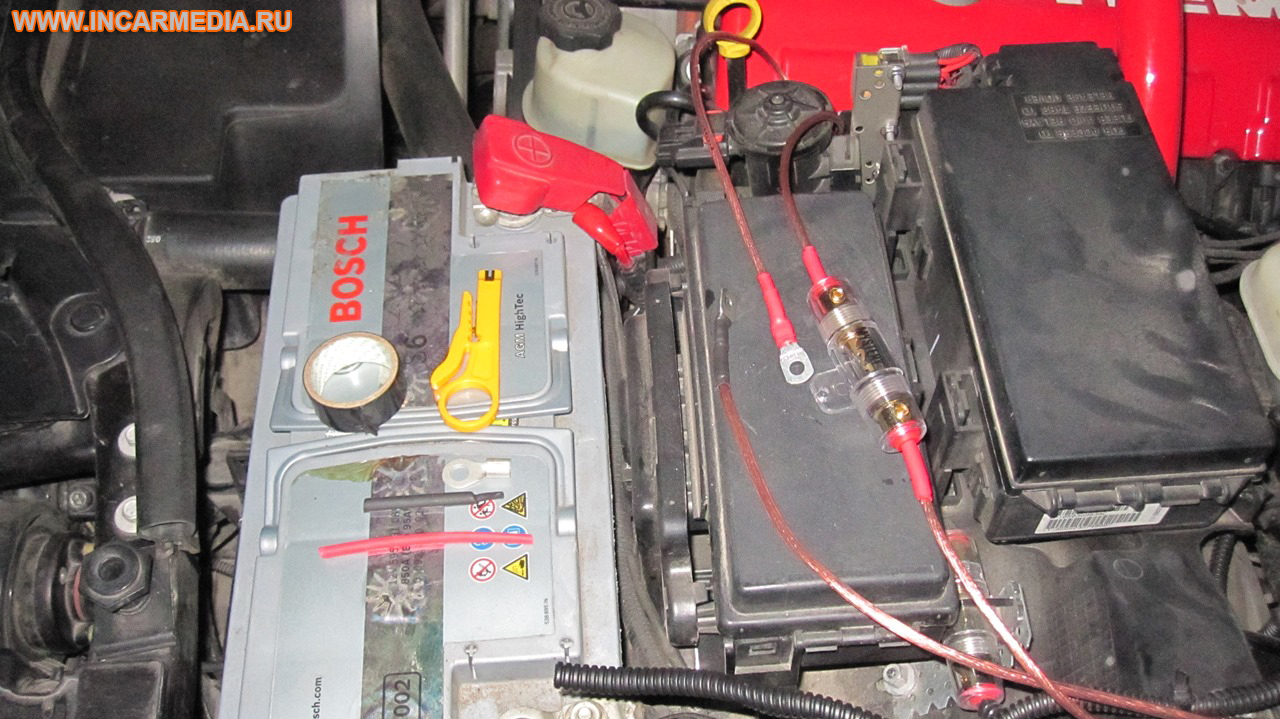

Электропитание компьютера подключается через предохранитель к бортовой сети авто 12В.

montazh-carpc-04

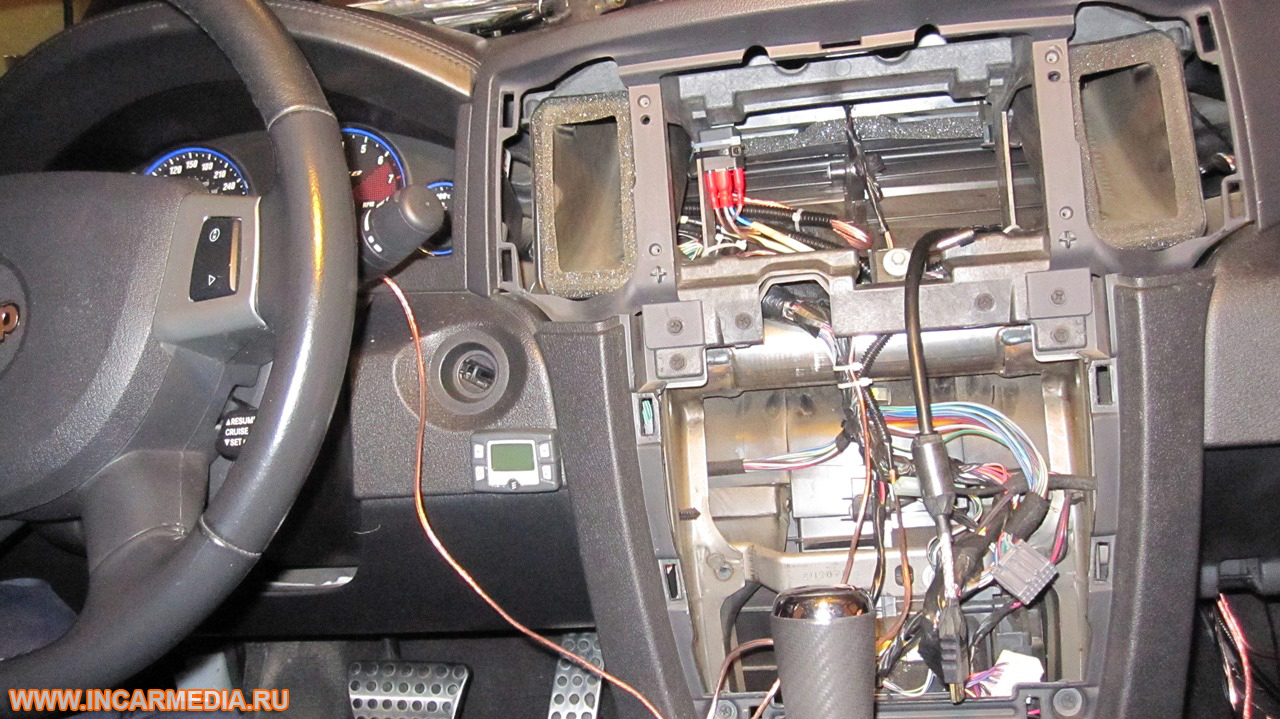

Прокладываются необходимые кабели. Кабель для подключения монитора HDMI. Удлиннители USB кабелей. Сигнал зажигания берется с рулевой колонки.

montazh-carpc-05

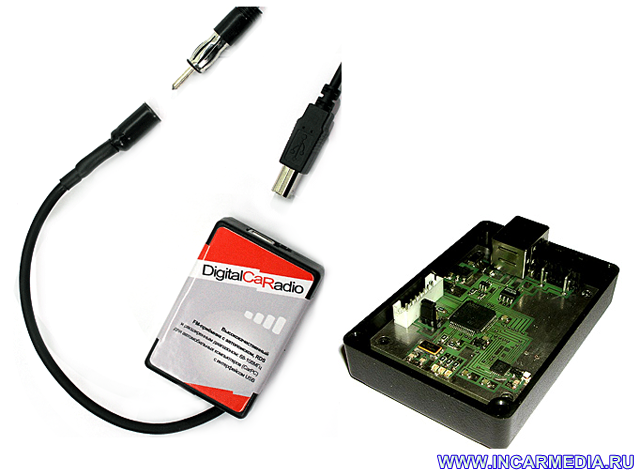

USB радио Digital Car Radio разработанное фирмой DigitalCar.ru распологается внутри торпеды, в него подключается штатный разъем антены.

radio-gaga

На фото ниже видно, что удлиннители ЮСБ для подключения дополнительных устройств распологаются в удобном месте на накладке торпеды под монитор. Удлиннители USB будут протянуты до компьютера. Лишняя длинна кабелей будет отрезана и к отрезанной части будет припаян новый разъем ЮСБ. Таким образом мы улучшим показатели стабильности работы ЮСБ устройств.

montazh-carpc-06

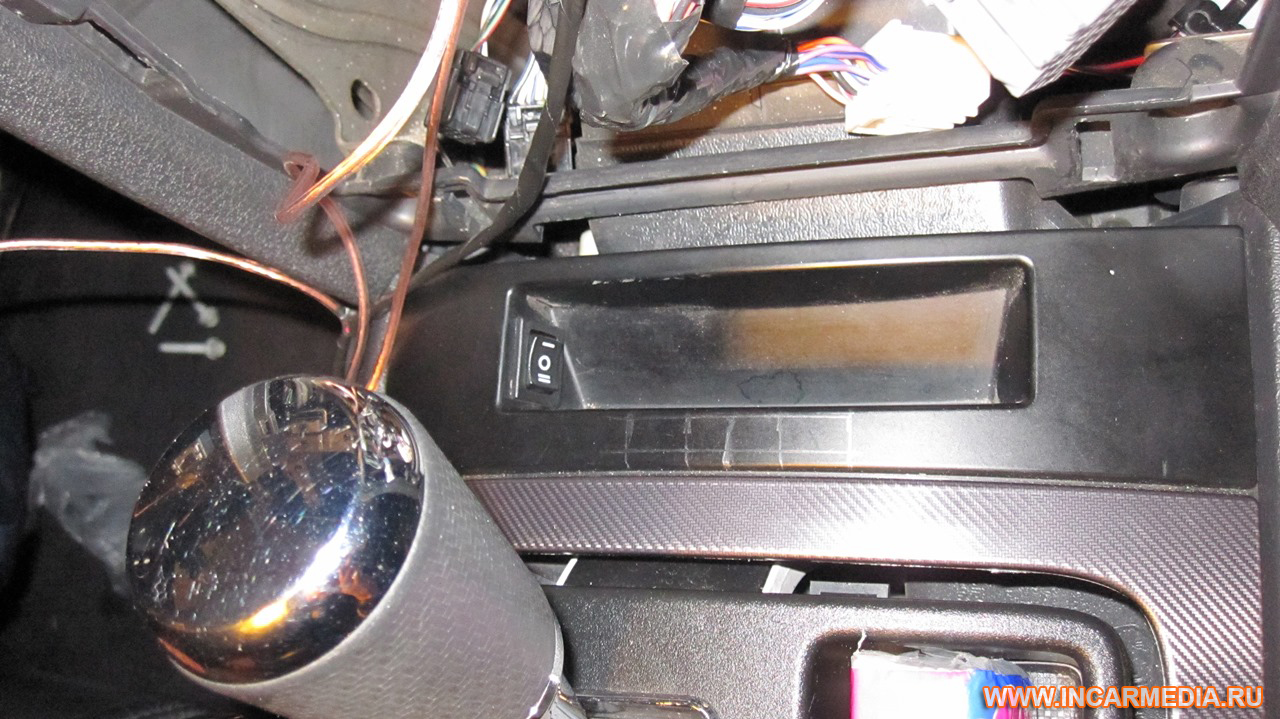

На фото ниже видно, что 3-х позиционная кнопка дополнительного управления компьютером установлена в накладку центральной консоли.

montazh-carpc-07

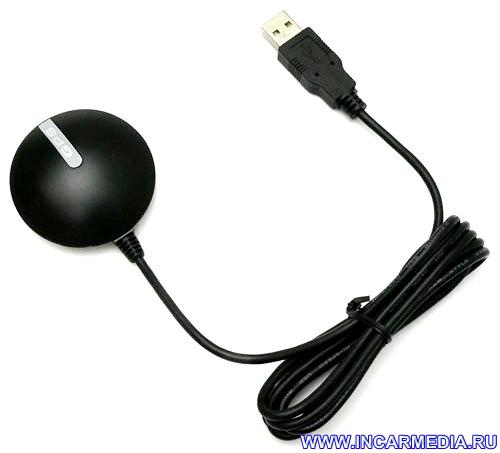

Зарекомендовавший себя хорошо GPS приемник BU-353 будет распологаться также под торпедой, под лобовым стеклом, этого достаточно чтобы нормально принимать сигнал от спутников.

bu-353

Сам компьютер PCCar будет прикручен к пластиковому кожуху, расположенному снизу под пассажирским бардачком.

montazh-carpc-08

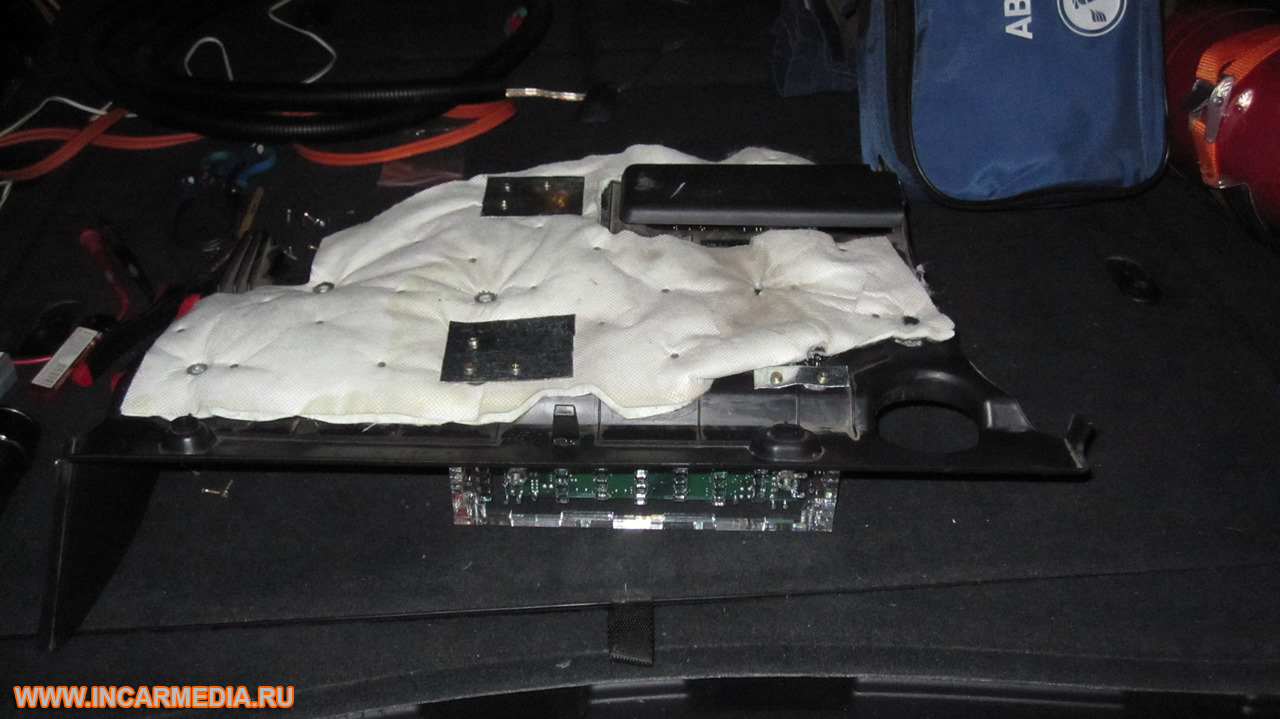

Компьютер прикручен через проставки в штатные крепежные места.

montazh-carpc-09

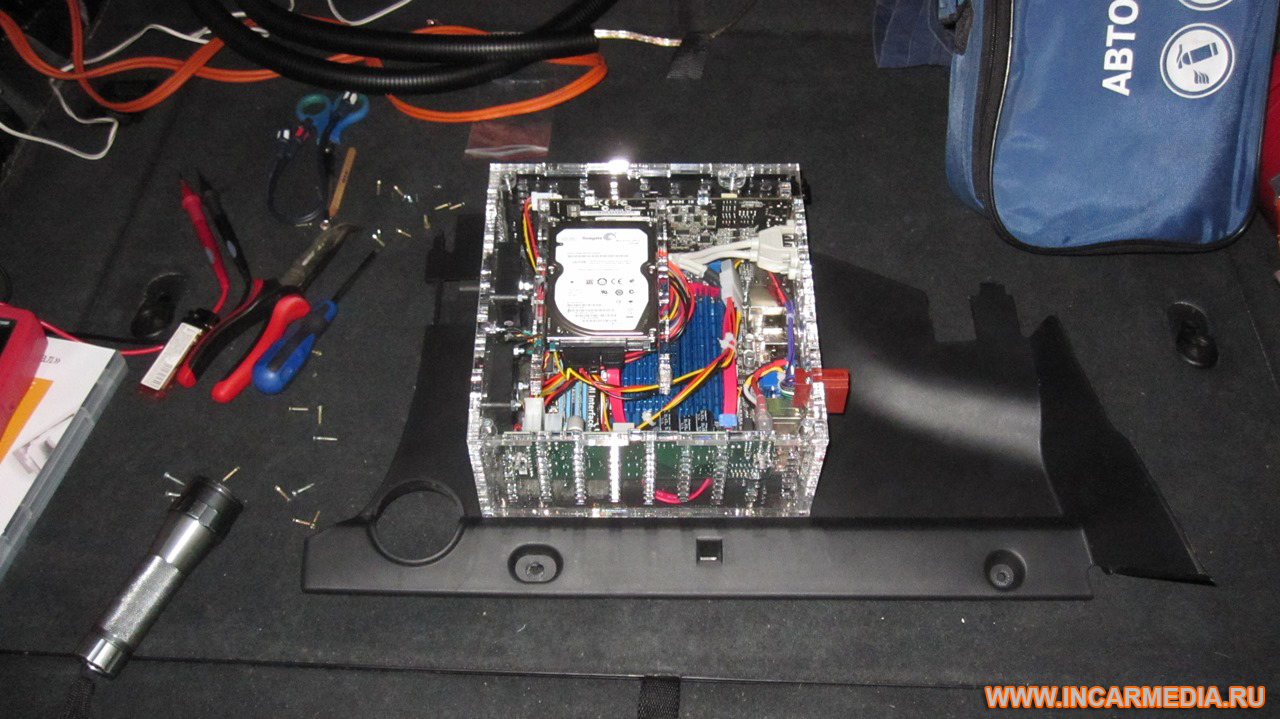

На фото ниже компьютер, прикрученный к пластиковой накладке.

montazh-carpc-10

Накладка с компьютером установлена на место. Далее занимаемся подключением проводов по месту.

montazh-carpc-12

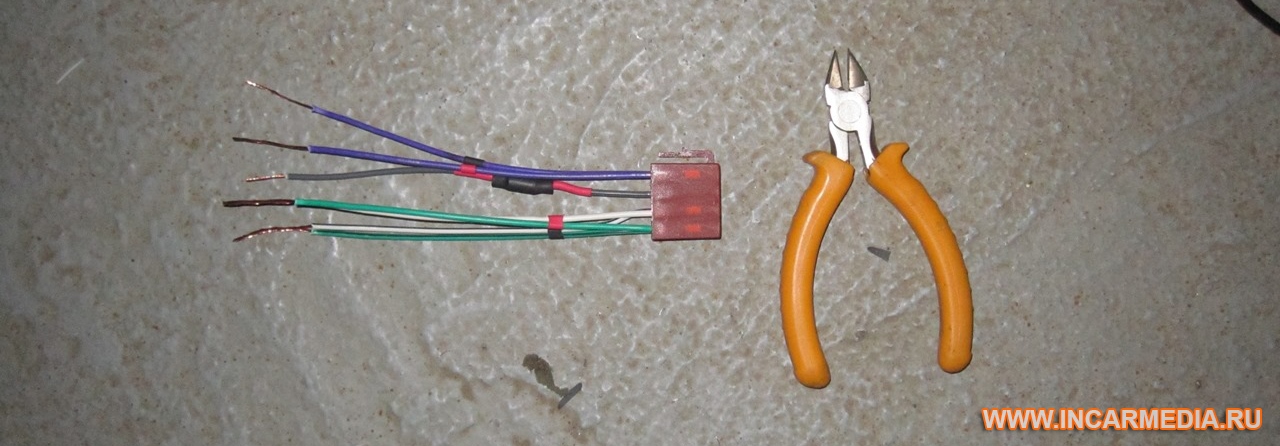

На фото ниже разъем питания для подключения компьютера в бортовую сеть.

montazh-carpc-11

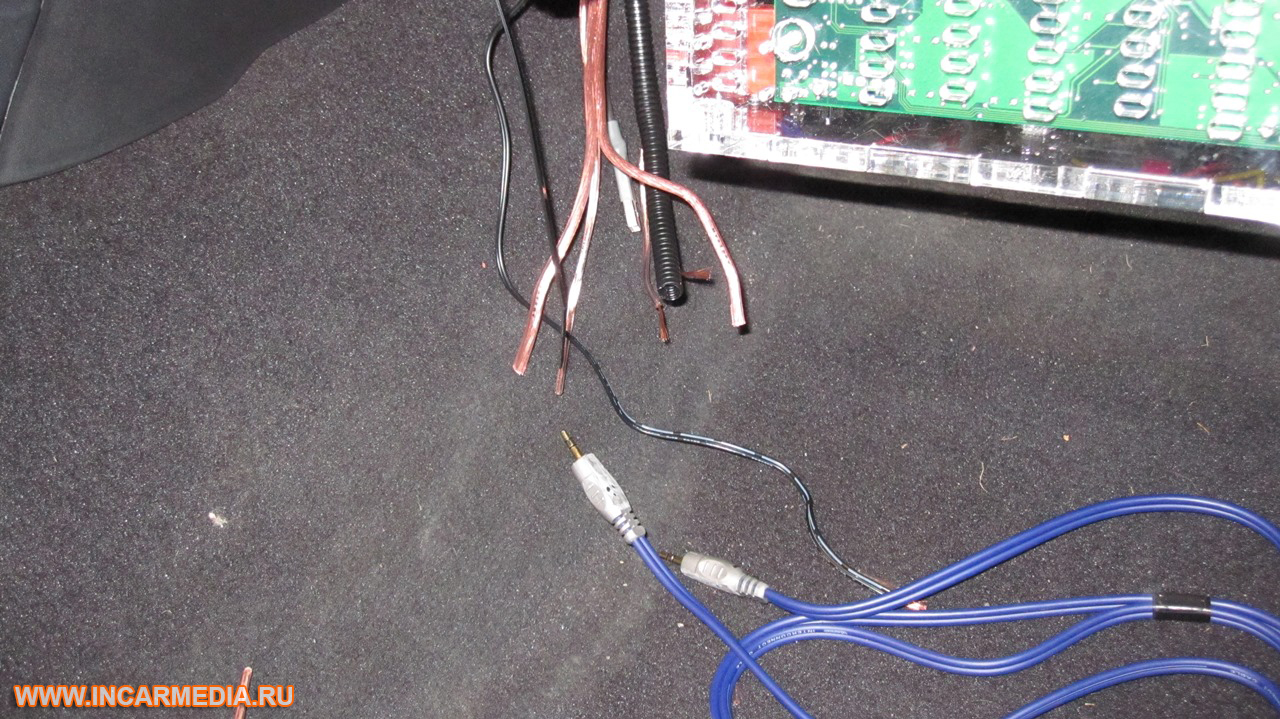

Перед подключением подготавливаем все провода.

montazh-carpc-14

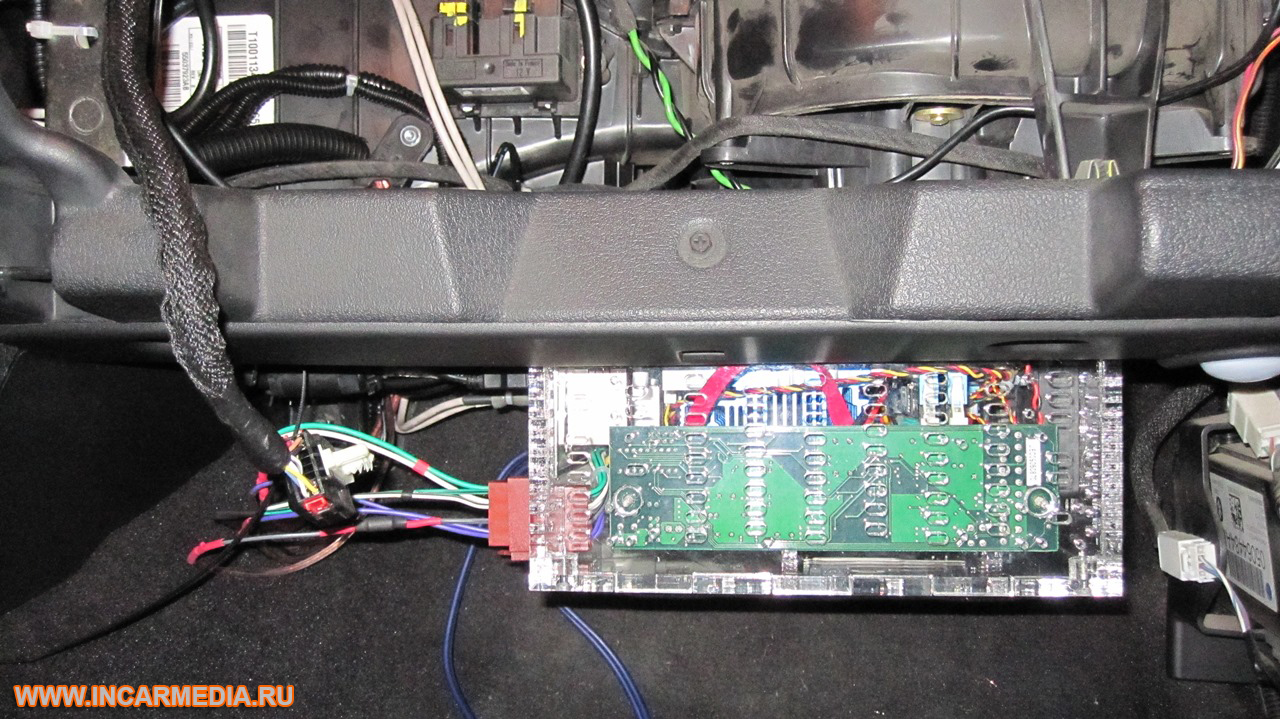

Провода подключены, осталось их причесать и убрать.

montazh-carpc-15

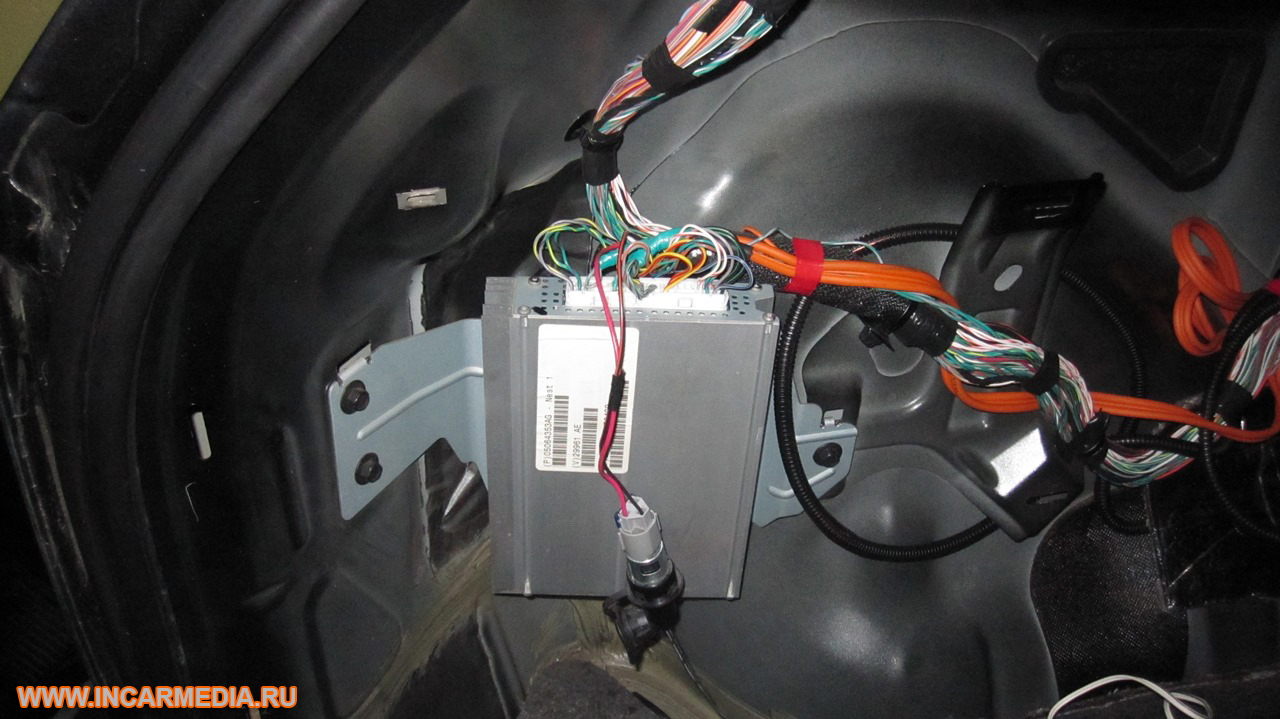

Звук подключаем к штатному усилителю установленному с завода. От штатного усилителя берем звуковой сигнали подключаем к усилителю сабвуфера.

montazh-carpc-16

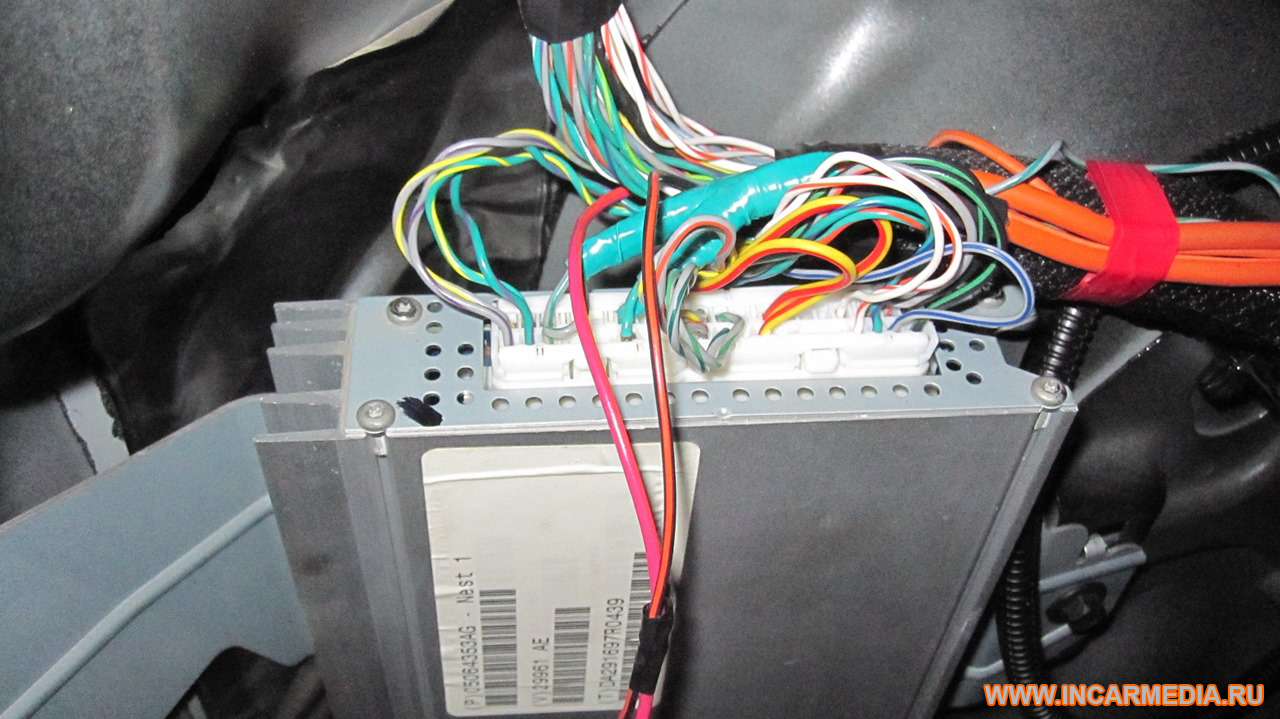

На фото ниже штатный усилитель jeep srt крупным планом.

montazh-carpc-17

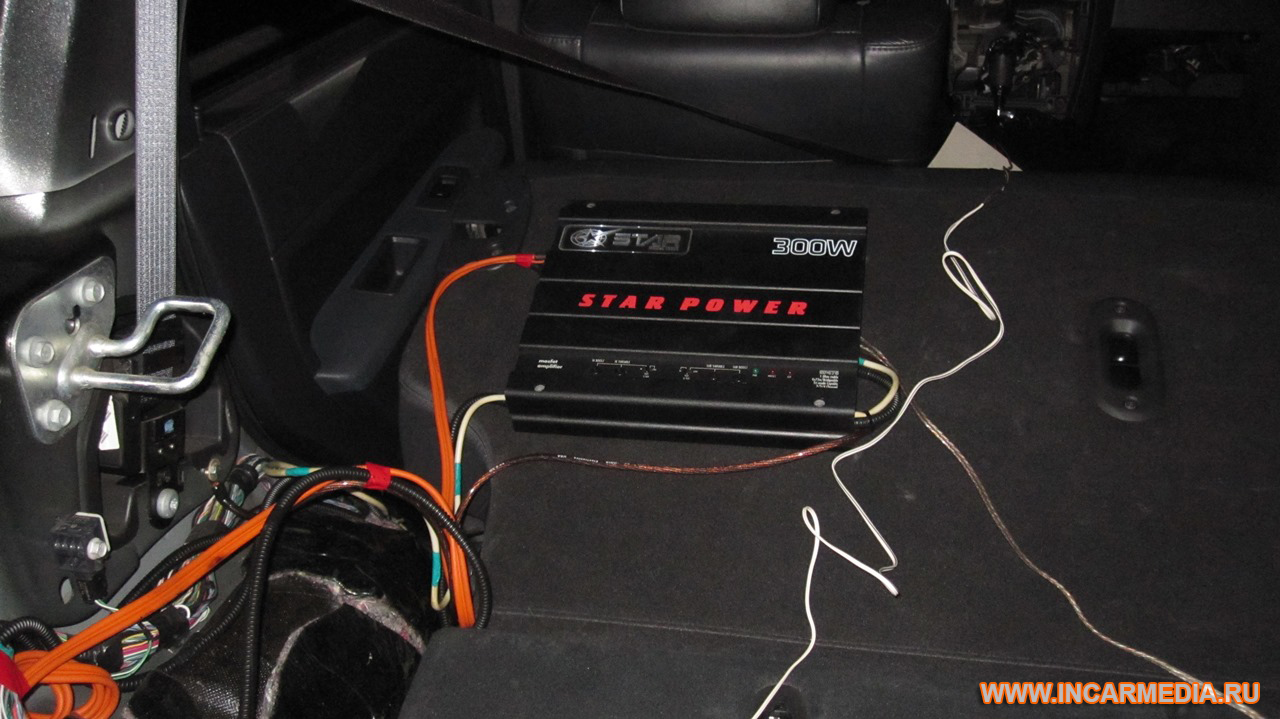

На фото ниже дополнительный усилитель для сабвуфера.

montazh-carpc-18

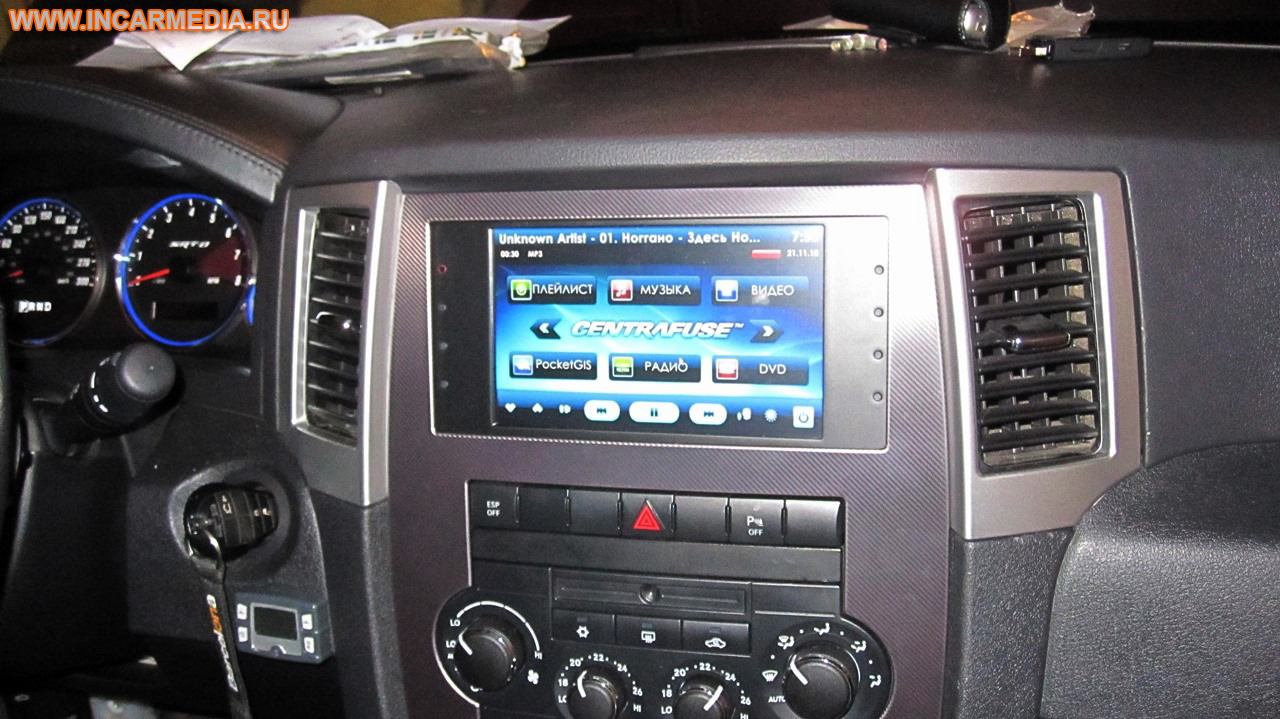

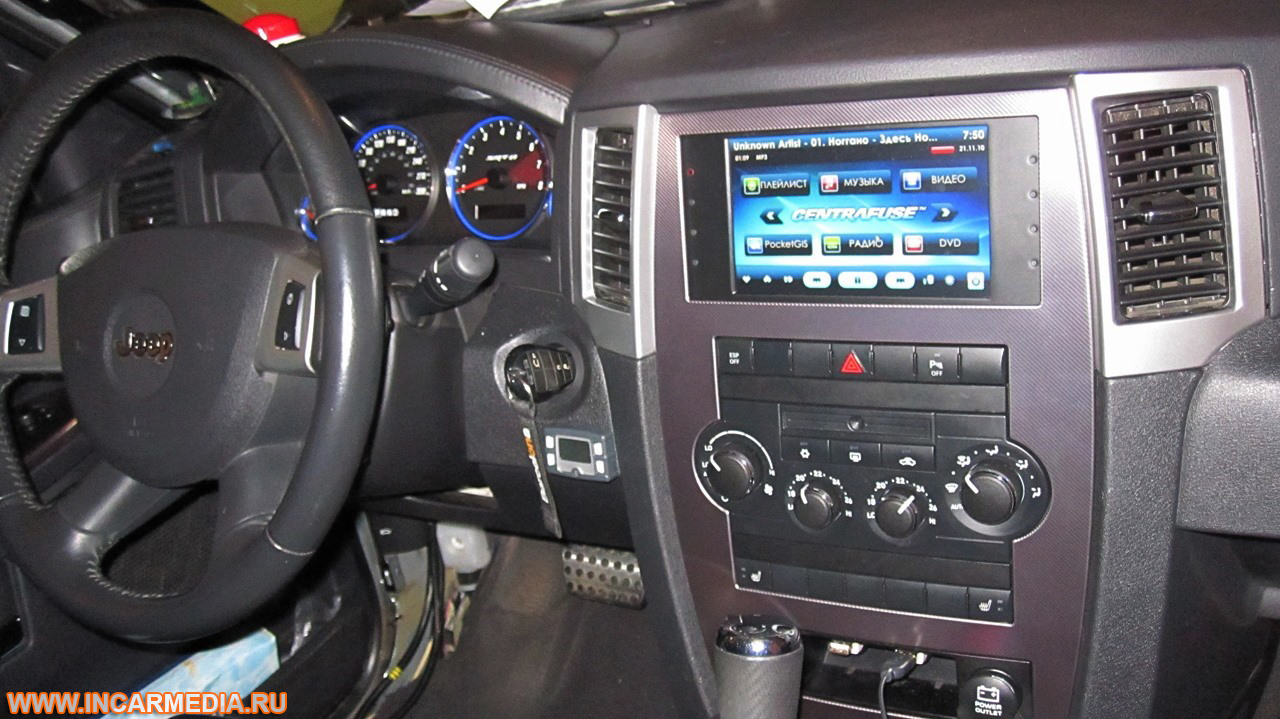

Установленная накладка с монитором, компьютер работает, музыка играет.

carpc-jeep-022

carpc-jeep-01

carpc-jeep-011

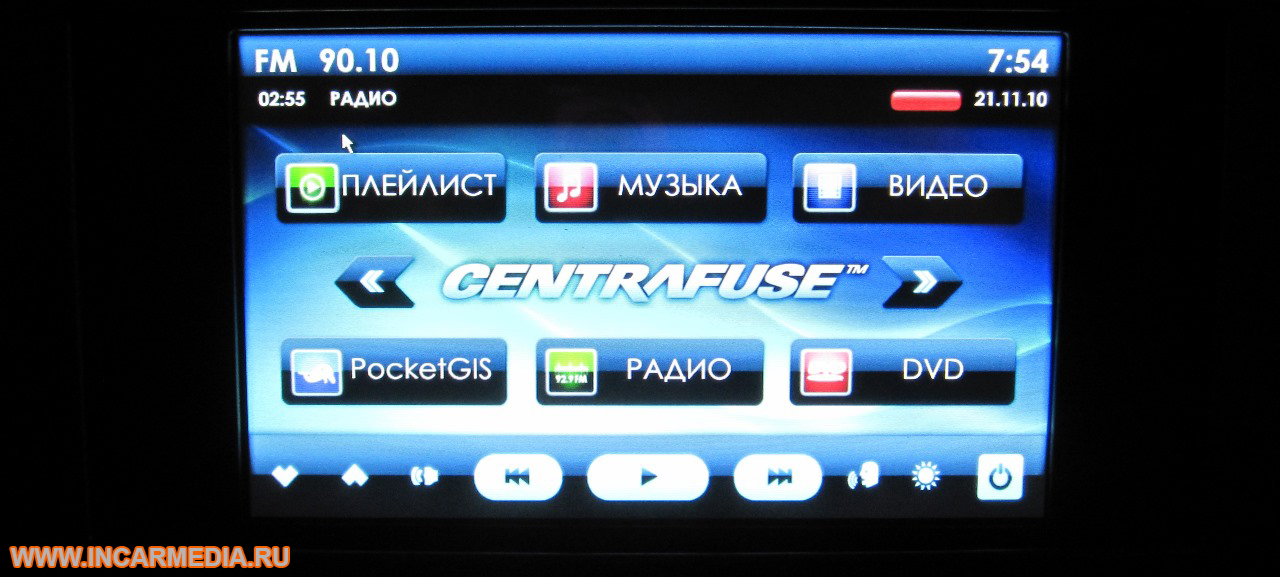

Програмное обеспечение для проигрывании музыки, просмотра фильмов и прослушивания радио использовалось Centrafuse Ver 2.

centrafuse-jeep-02

В качестве навигационной программы используется PocketGIS со специальным плагином для интеграции в Centrafuse.

centrafuse-jeep-03

Логотип для Centrafuse.

logotip-jeep-carpc
