Разработка и изготовление корпуса для терминала выдачи талонов на базе планшета и чекового принтера Sam4S.

По заказу клиента встала задача разработать и изготовить недорогой корпус для терминала в количестве одной штуки.
Корпус должен быть разборным для быстрой замены чековой ленты и должен закрываться на ключ, иметь минимальные размеры и иметь возможность крепления к вертикальной стене и к горизонтальной плоскости.

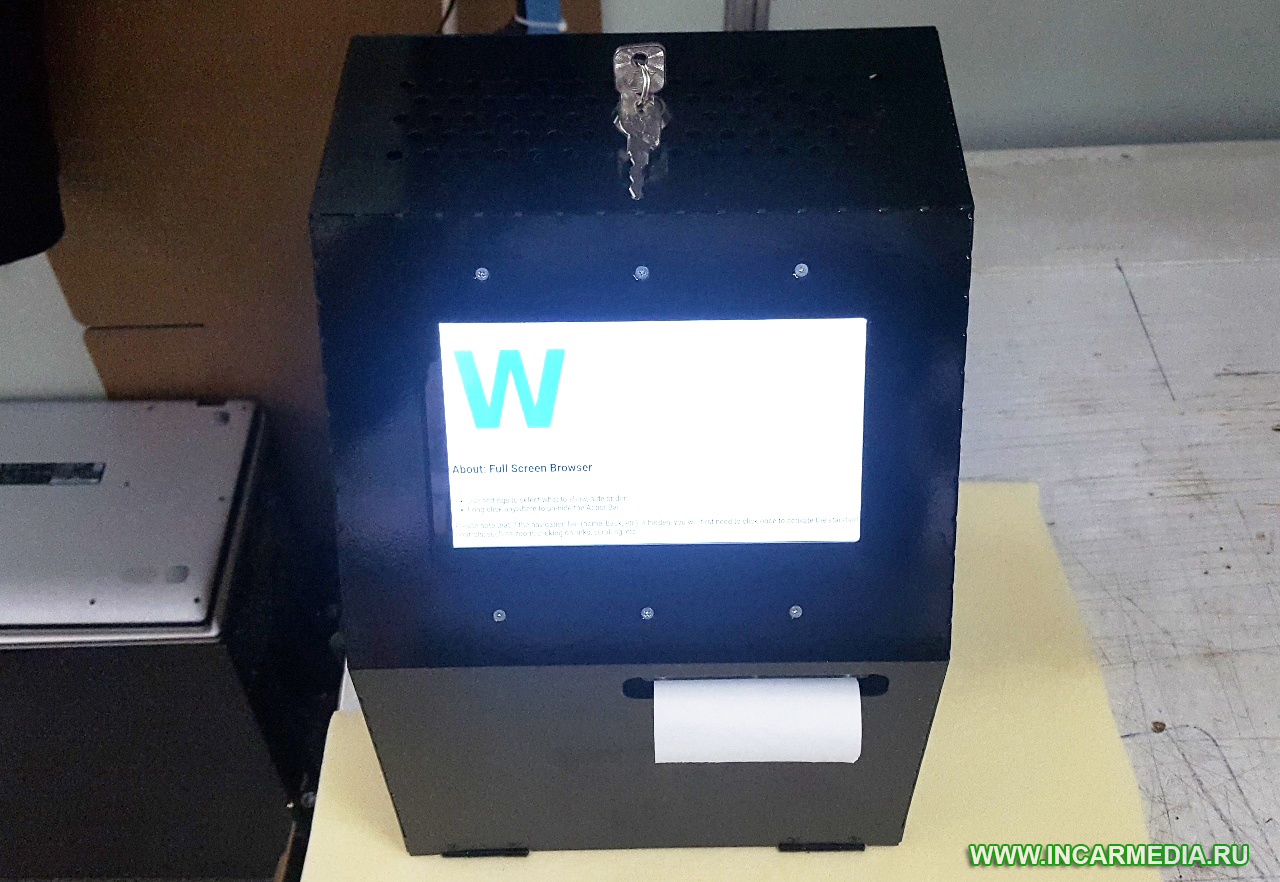

Задача выполнена, на фото представлен корпус с установленным планшетом и чековым принтером.

case-term-02

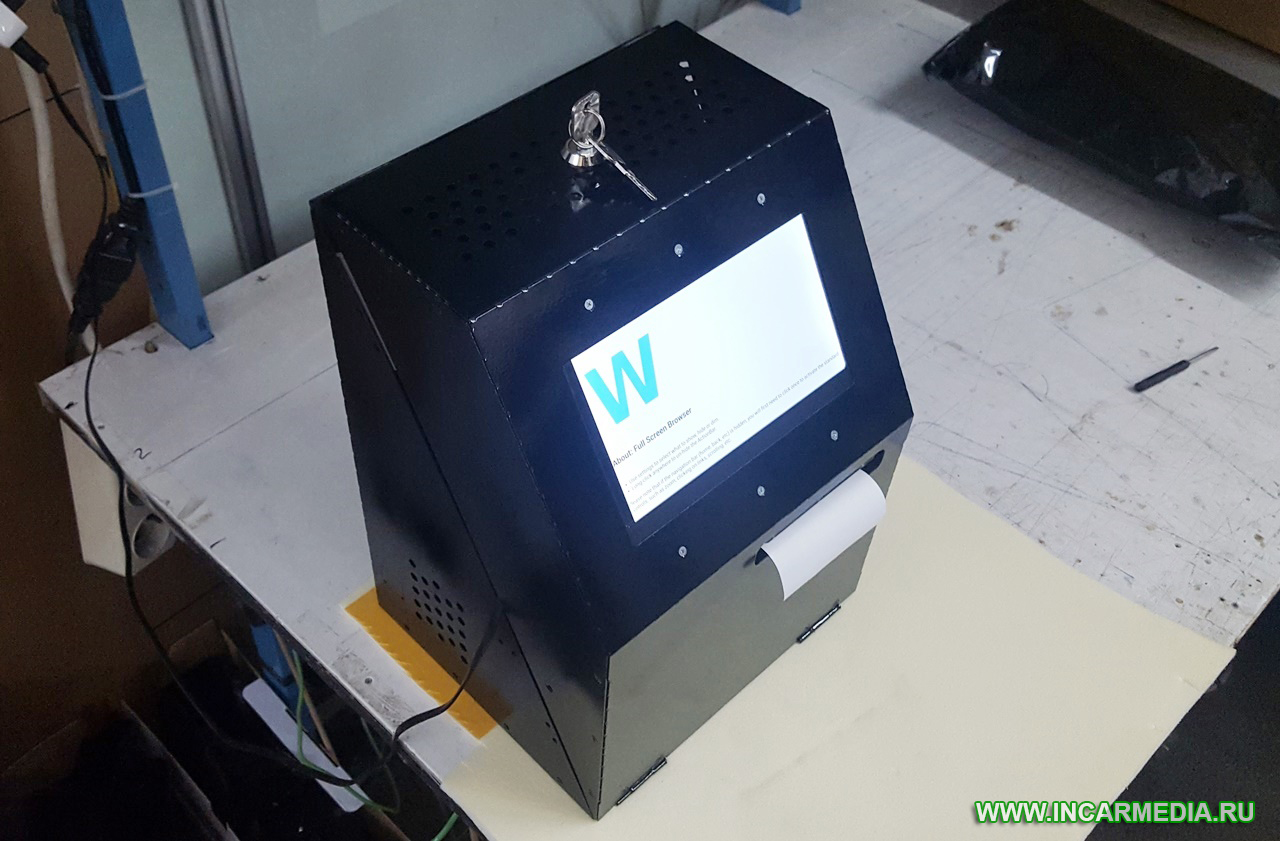

Корпус состоит из 2-х частей, соединенных петлями, и фиксирующихся замком с ключом. Корпус имеет вентиляционные отверстия и крепежные элементы для крепления планшета и чекового принтера.

case-term-03

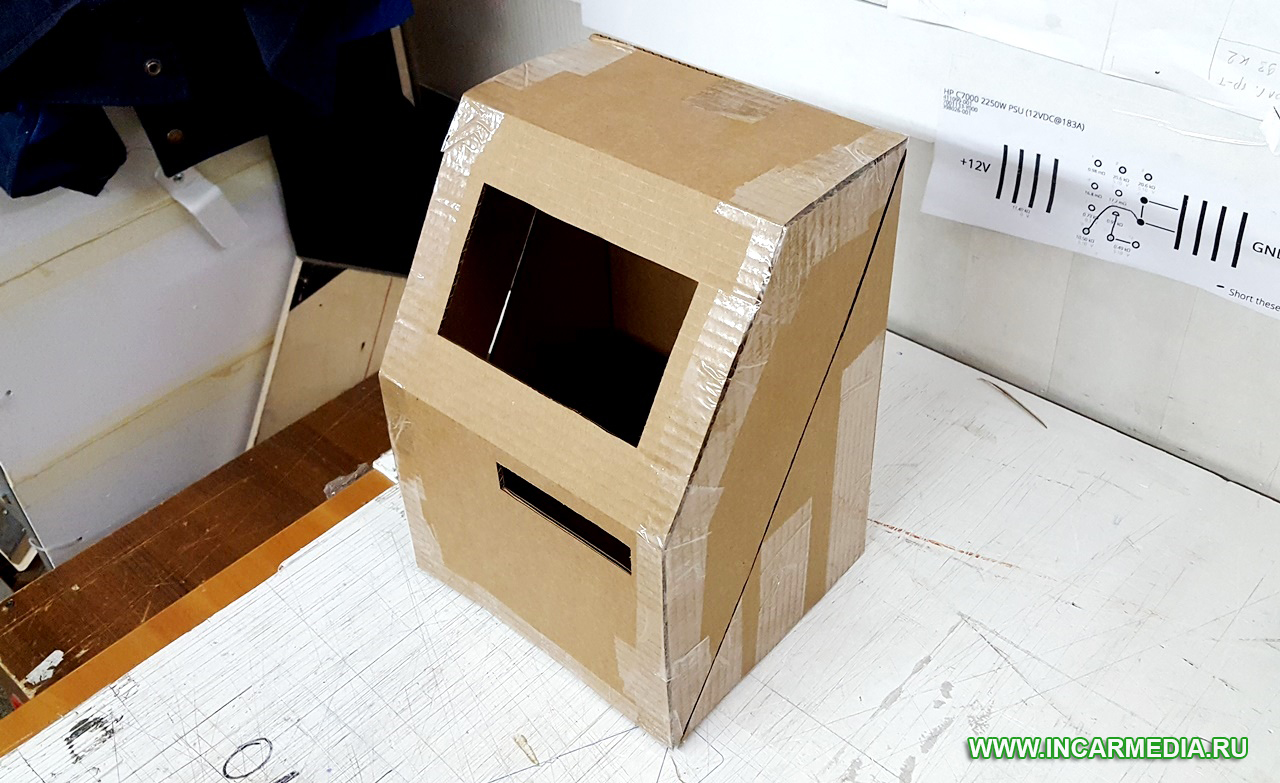

Разработка корпуса началась с макетирования. В качестве материала для макета был выбран картон. Его легко резать и скреплять. Были вырезаны заготовки и скреплены в корпус.

maket-term-01

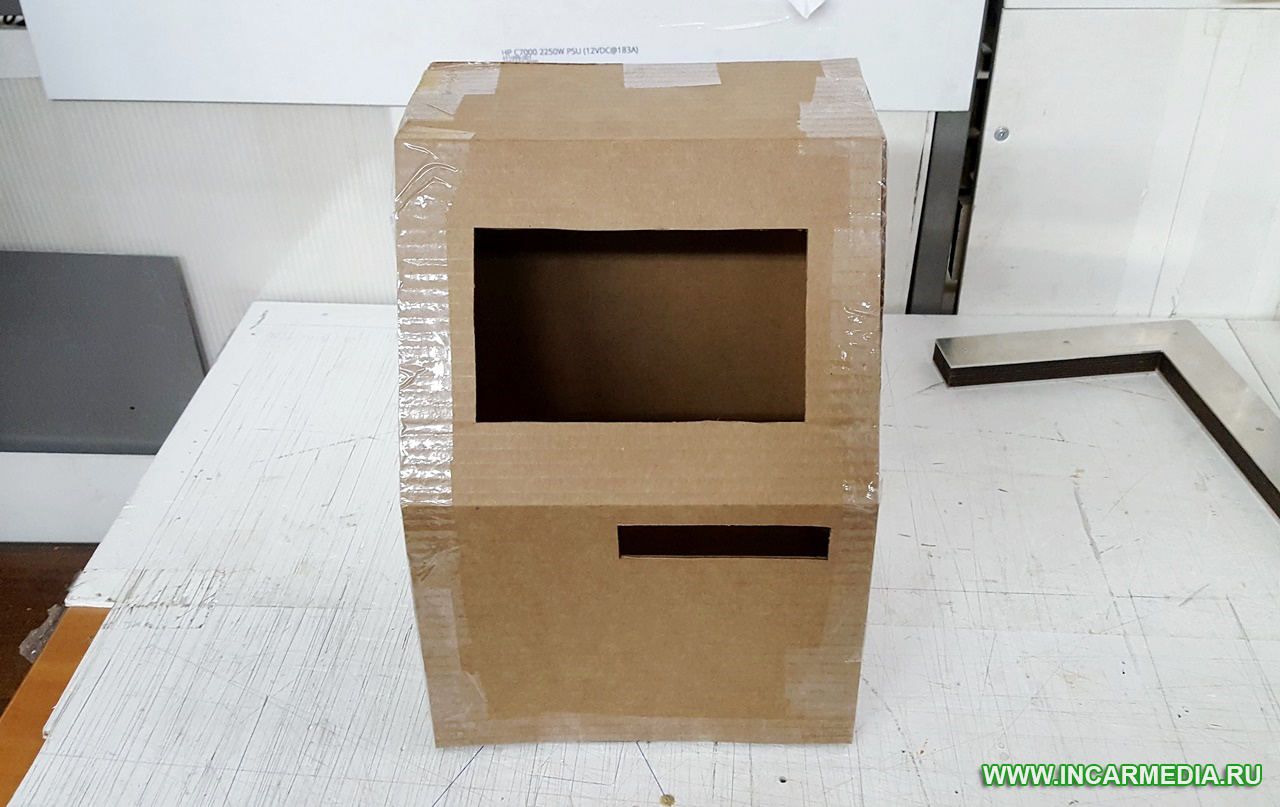

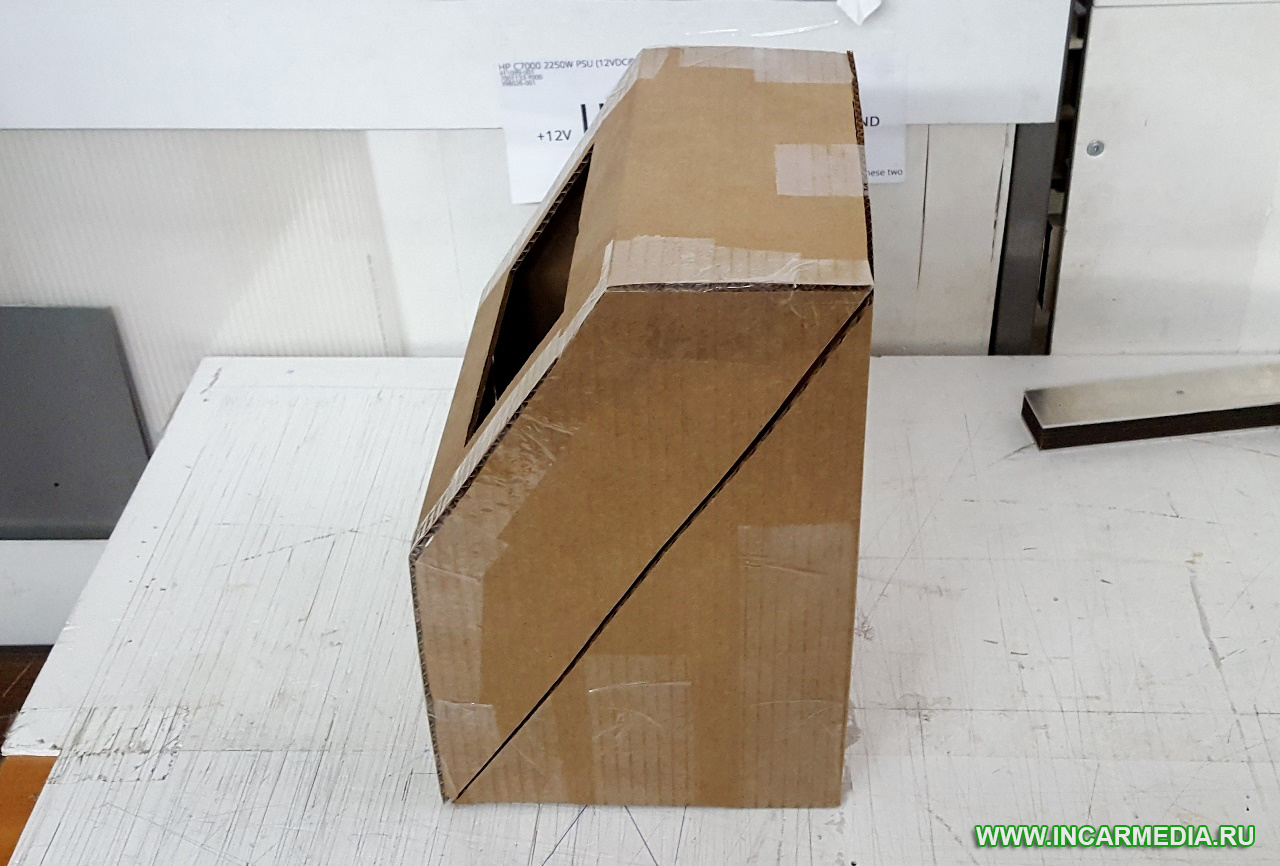

Для удобства экран планшета должен располагаться под углом примерно 45 градусов относительно горизонтальной плоскости.

maket-term-02

maket-term-04

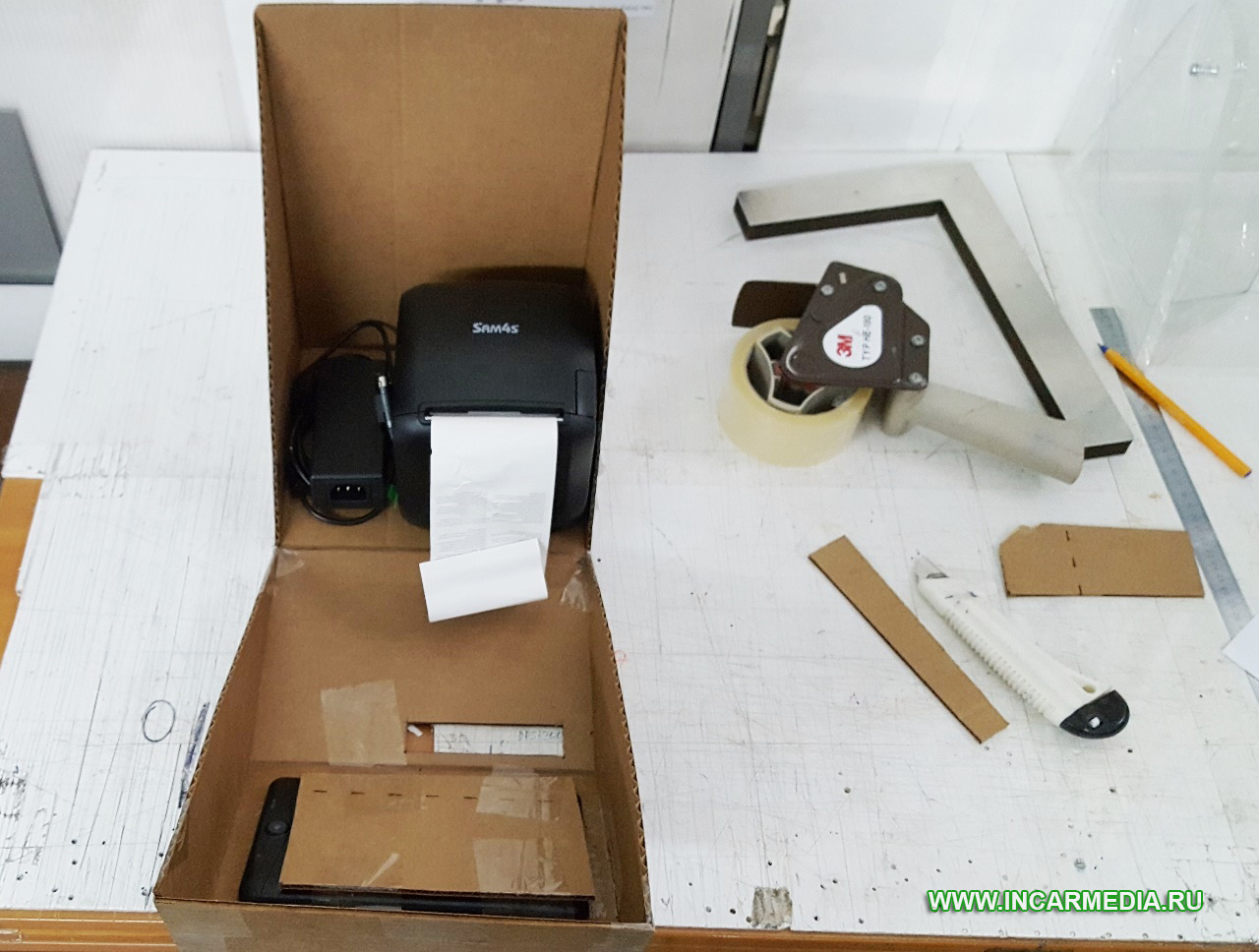

Внутри корпуса должен помещаться не только планшет, чековый принтер с бобиной ленты, но и блок питания.

maket-term-05

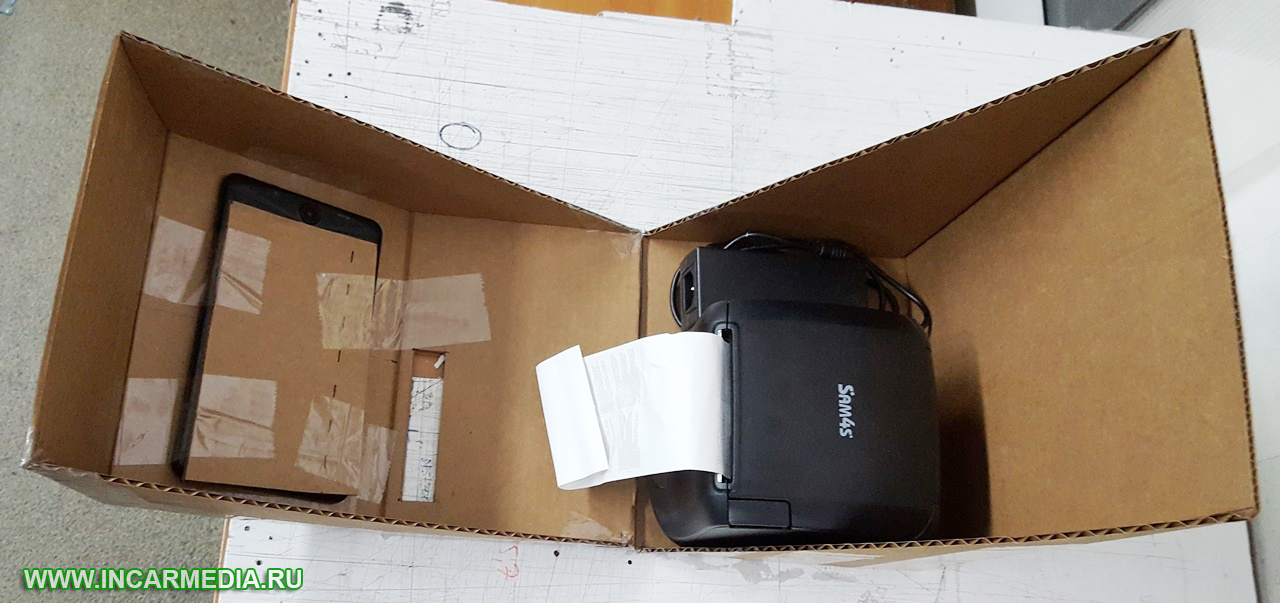

На фото ниже макетирование крепежных элементов планшета.

maket-term-06

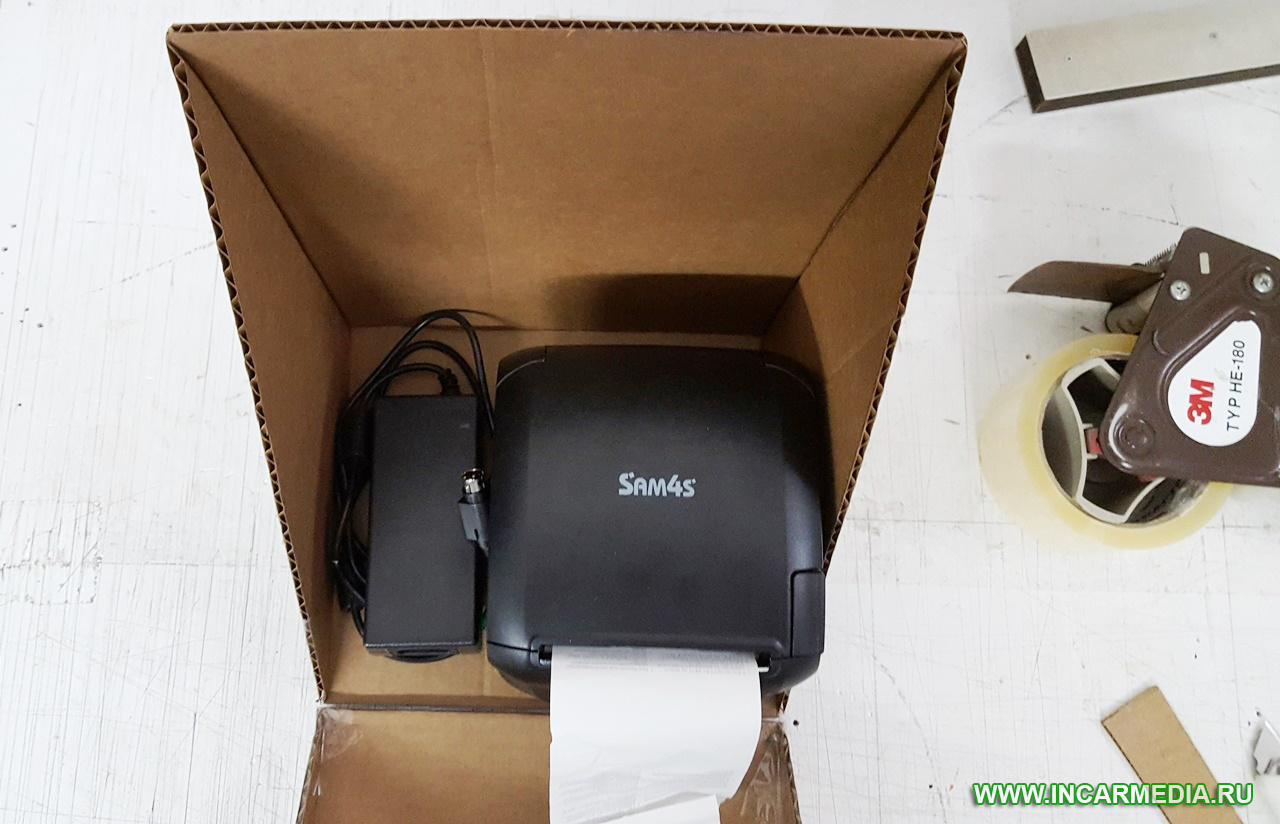

Макет - вид сверху.

maket-term-07

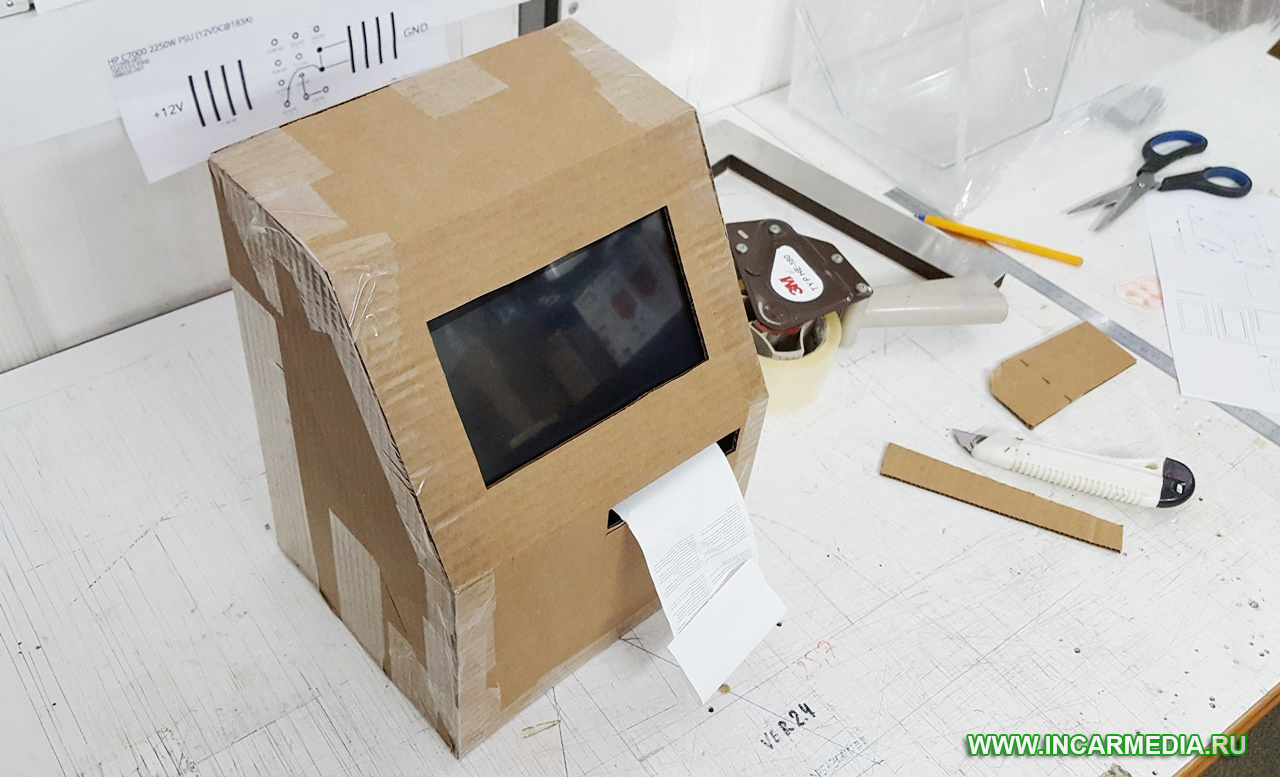

Макет готов, планшет закреплен, лента подается. Далее необходимо придумать крепеж петель и замка.

maket-term-08

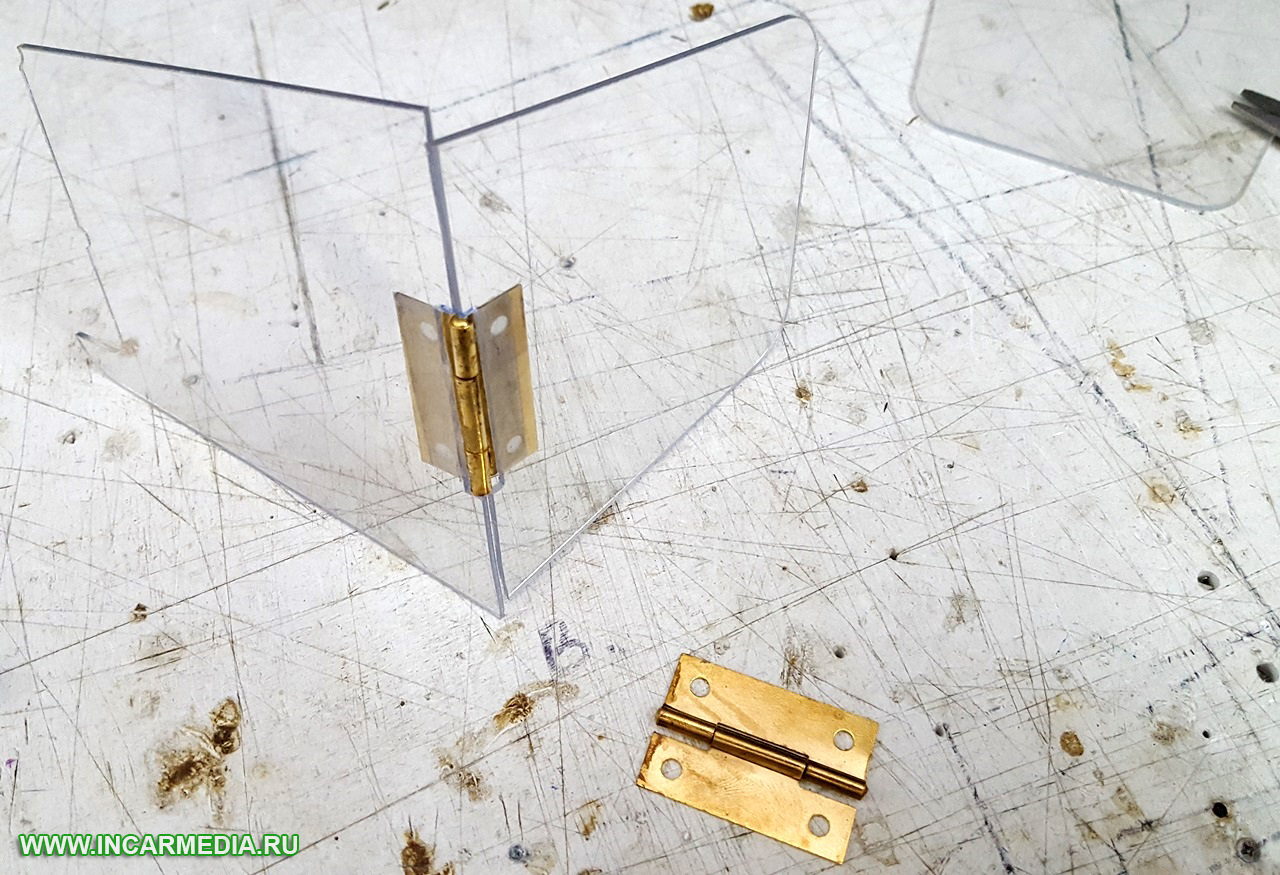

На фото ниже макетируем и тестируем петли для соединения двух частей корпуса. Переносим полученные данные и размеры в чертеж.

test-petli-01

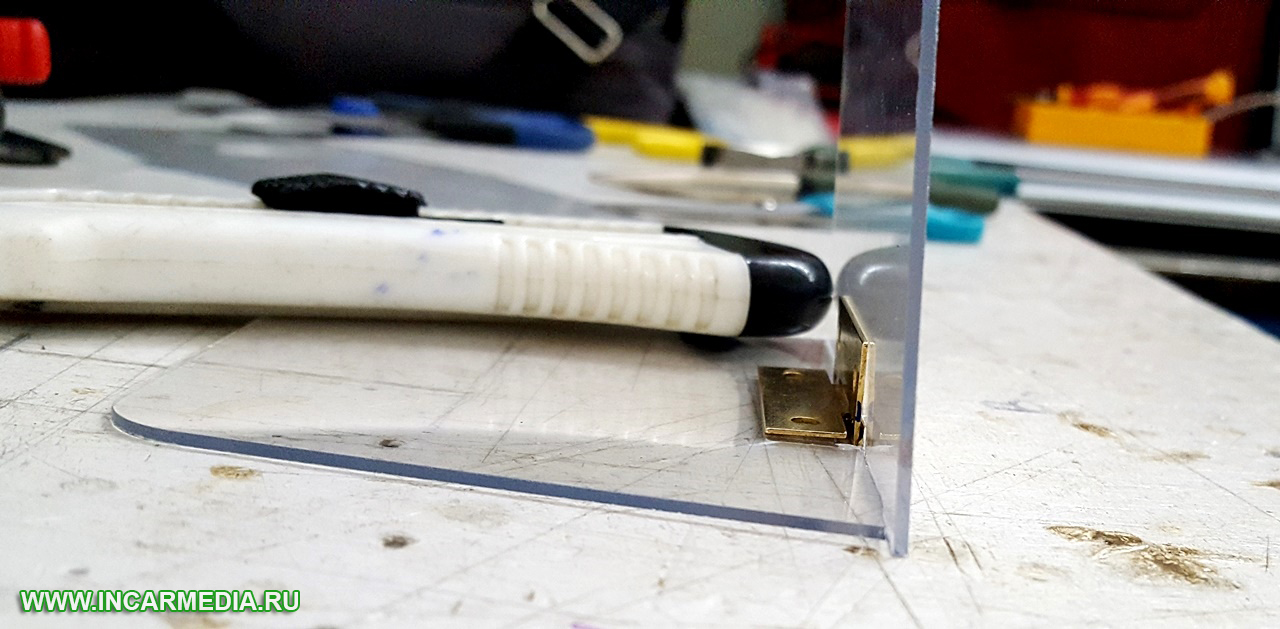

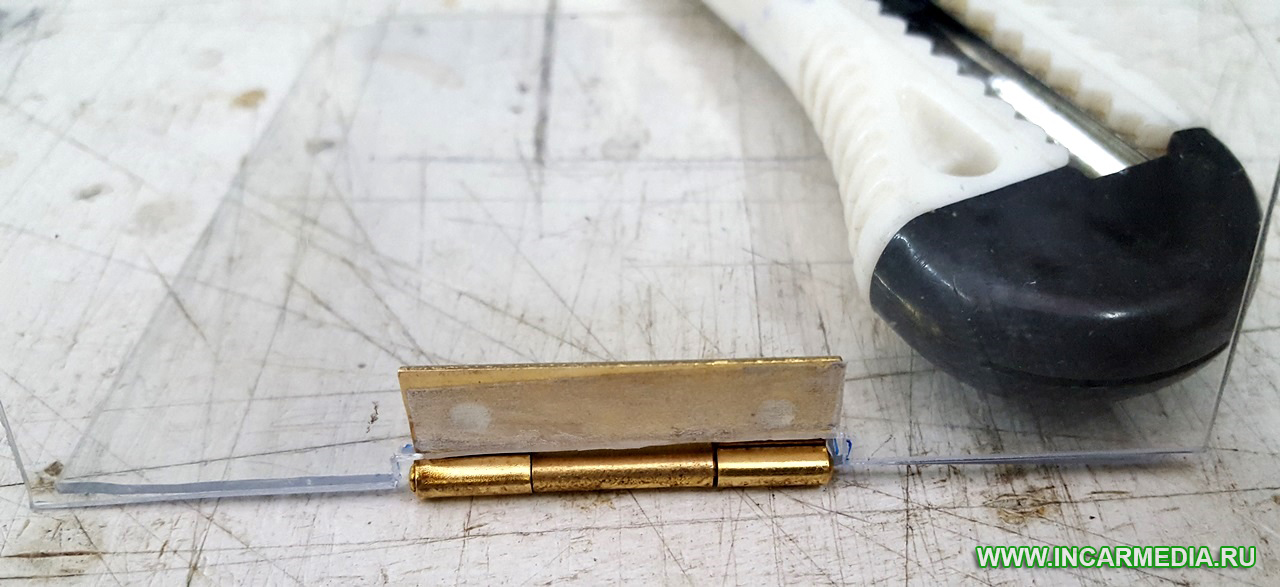

На фото петли и вариант их крепления.

test-petli-02

test-petli-03

После переноса всех размеров в чертеж, проверив эти размеры, добавив другие элементы, такие как дополнительные отверстия и крепежи, создаем окончательный чертеж для отправки его на резку заготовок из металла лазером.

steel-01

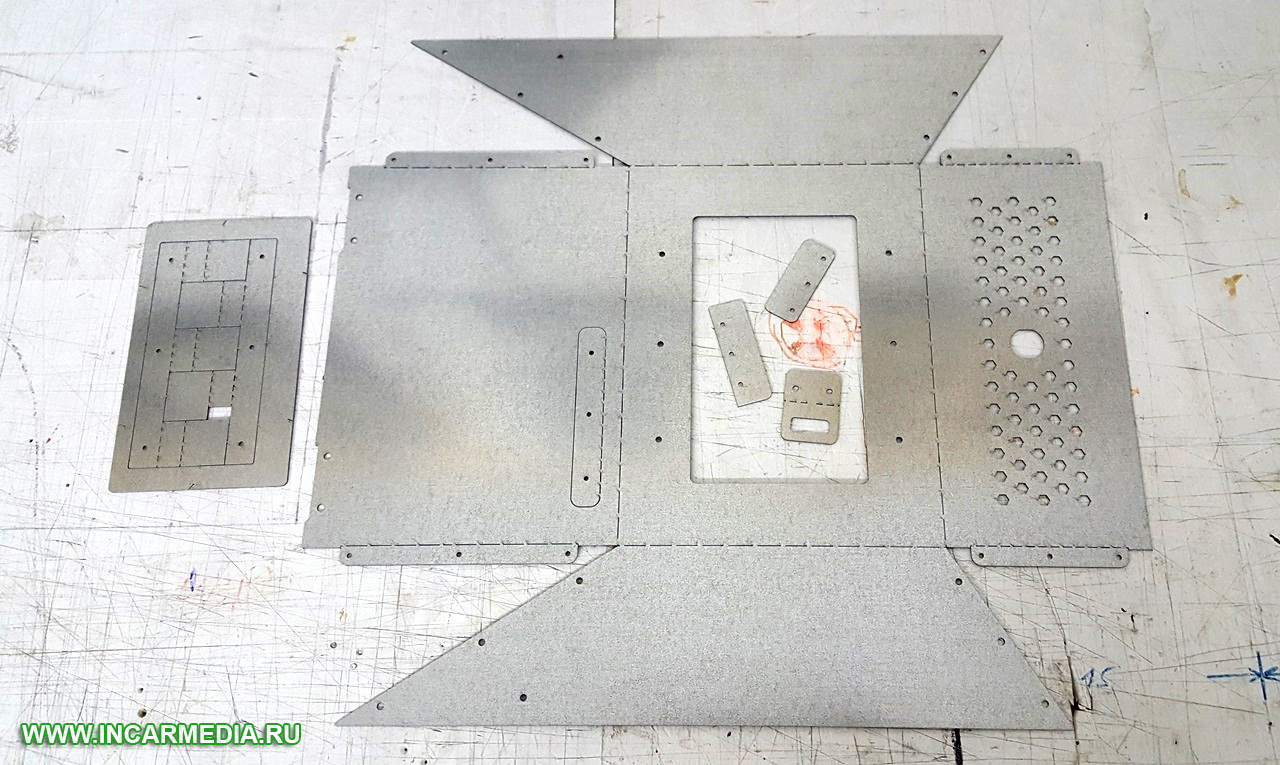

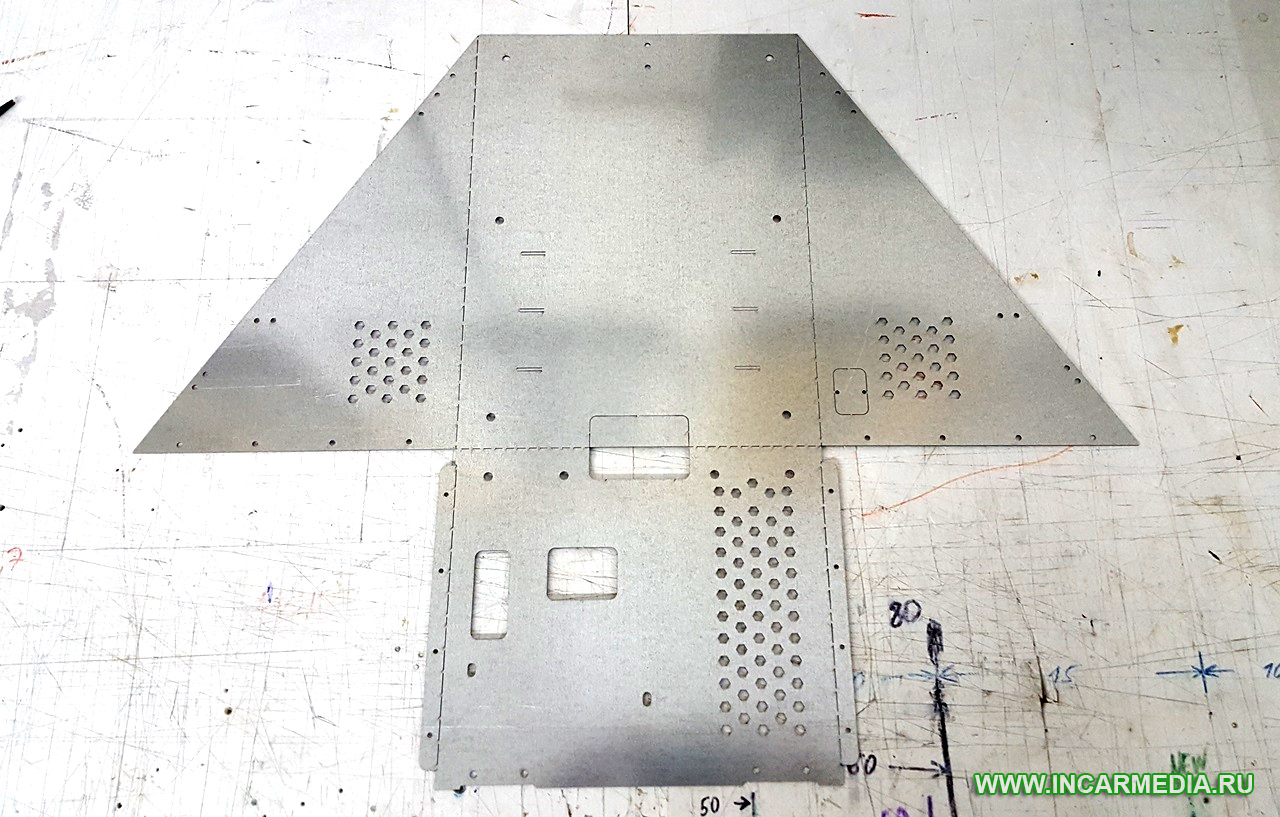

На фото вырезанные лазером заготовки из металла - оцинкованная сталь толщиной 1мм.

steel-02

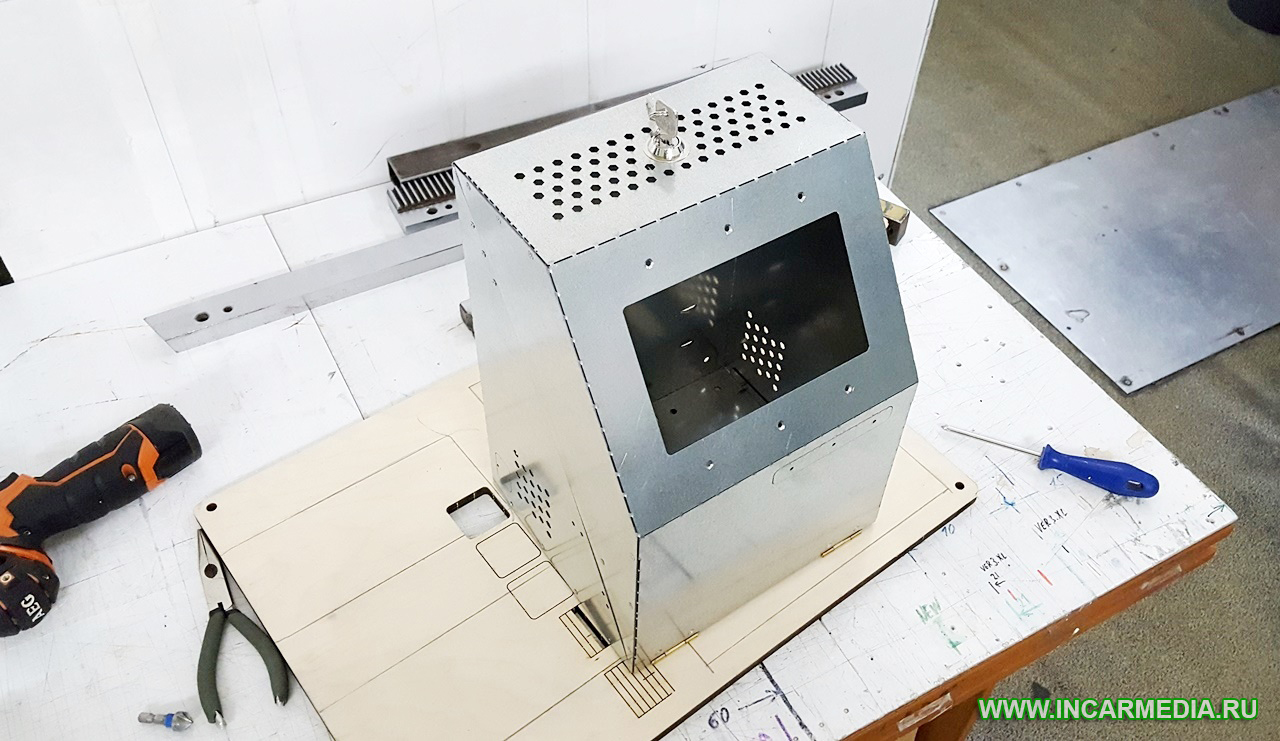

Заготовки гнем и скрпляем по технологии. Получается изделие. Проверяем все узлы и крепежи - все сходится и собирается. Останется покрасить и собрать электронику.

case-term-01

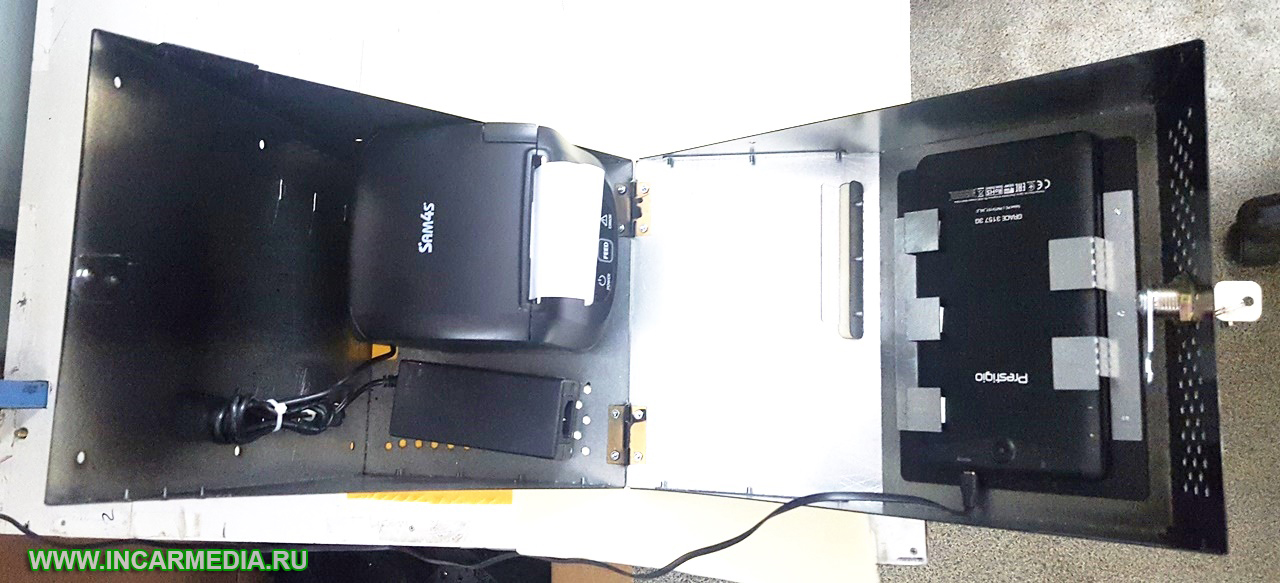

На фото ниже собранный и покрашенный корпус с установленными приборами - планшетом, блоком питания и чековым принтером с бобиной бумажной ленты.

case-term-04

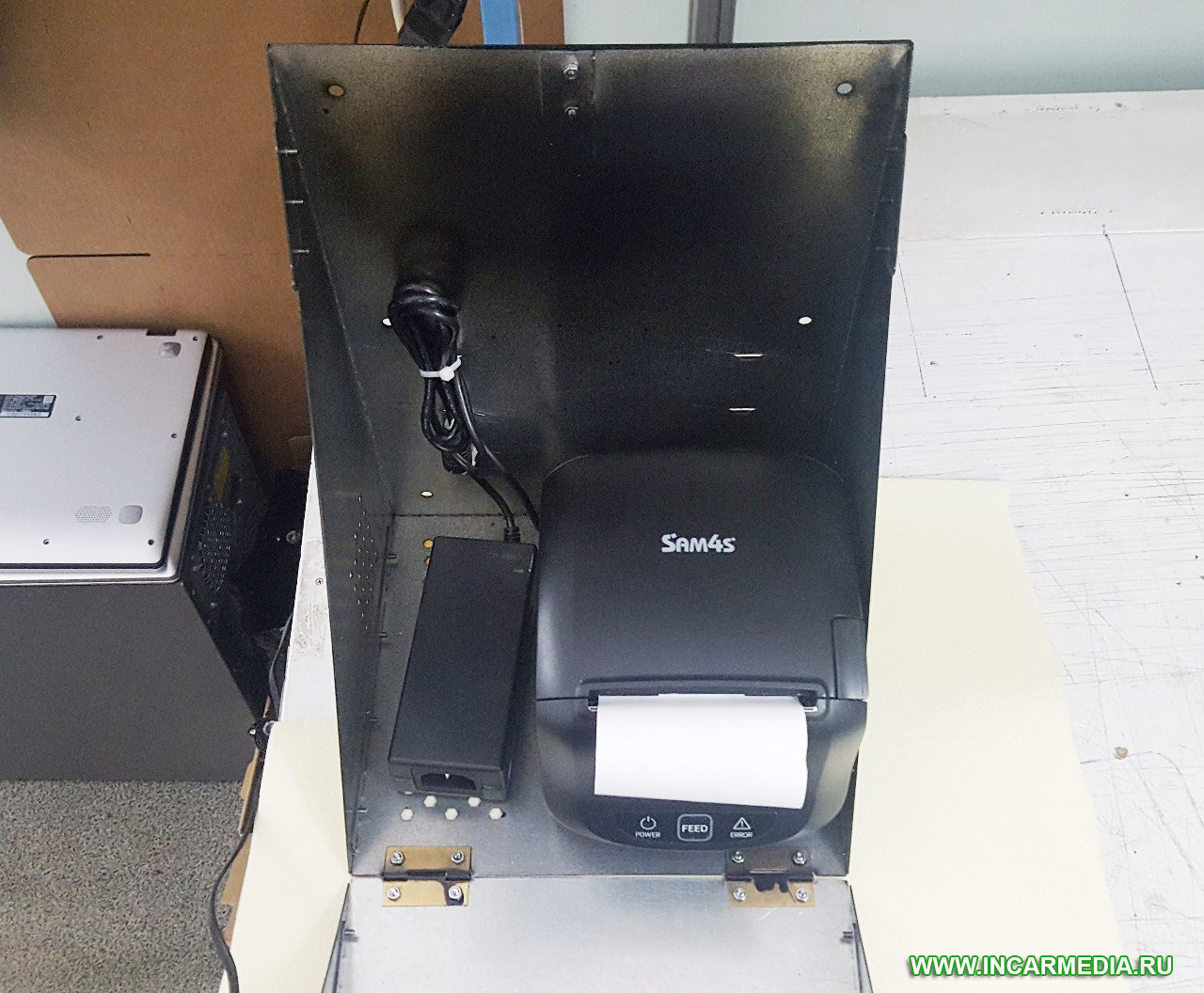

Чековый принтер на дне имеет отверстия для крепежа винтами - через эти отверстия крепим его к корпусу.

case-term-05

На фото ниже видим закрепленный планшет и типовой замок с ключом.

case-term-06

Данный терминал установлен и работает.
