Монтажные электросхемы, схемы подключения PCCar VER 1.1

1. Схема подключения питания компьютера PcCar CarPc на базе системных плат mini-ITX используя разъем типа ISO.

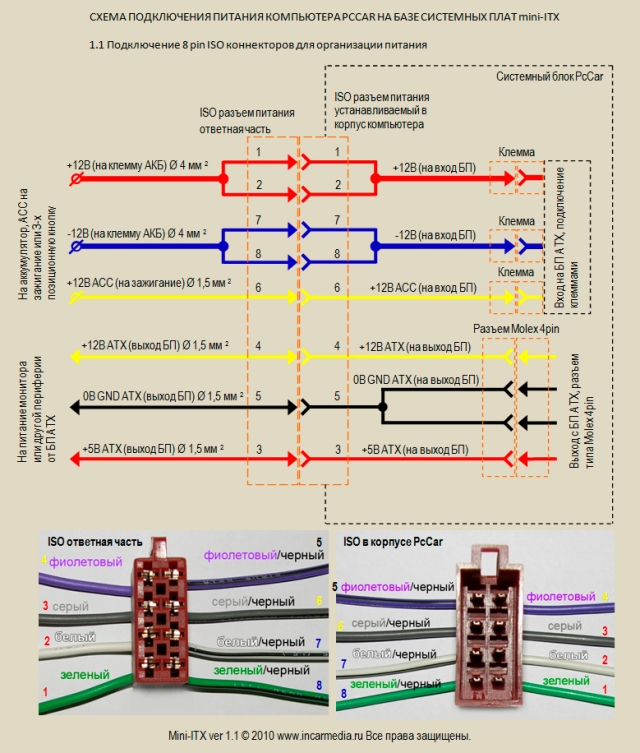

1.1 Подключение 8 pin ISO коннекторов для организации питания




Скачать схему в формате PDF

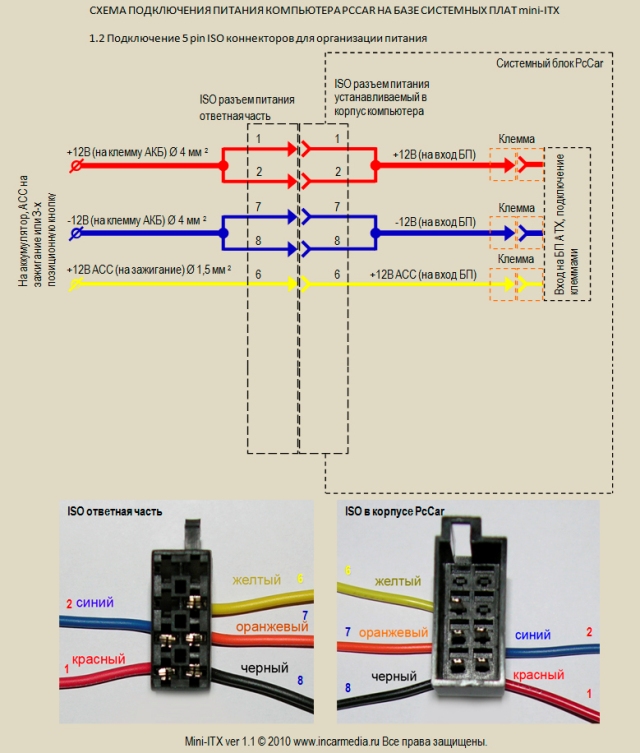

1.2 Подключение 5 pin ISO коннекторов для организации питания



Скачать схему в формате PDF


2. Схема подключения питания компьютера PcCar CarPc на базе системных плат mini-ATX используя разъем типа ISO.

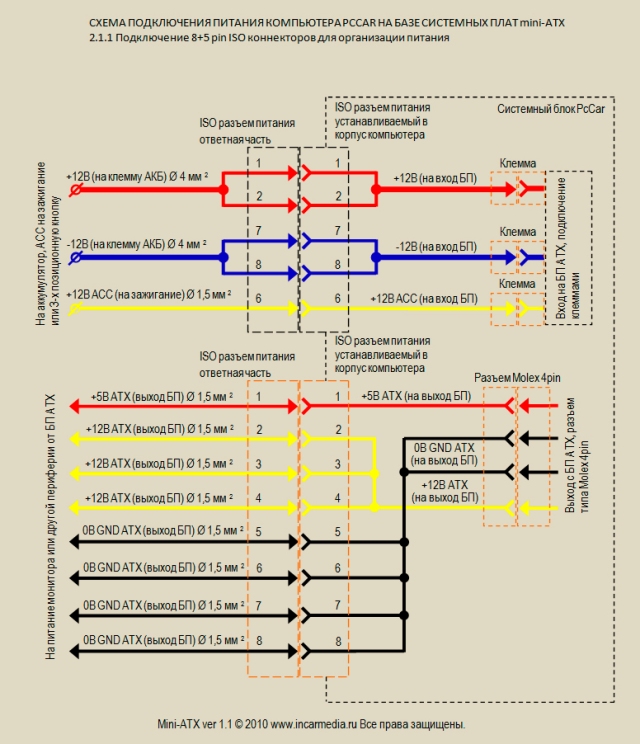

2.1.1 Подключение 8+5 pin ISO коннекторов для организации питания – схема

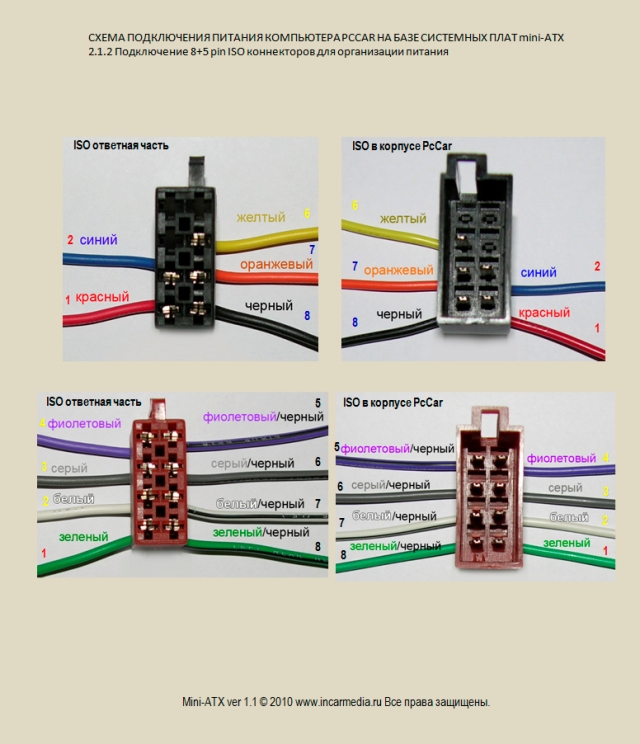

2.1.2 Подключение 8+5 pin ISO коннекторов для организации питания – фото разъемов ISO

Скачать схемы в формате PDF


3. Схема подключения питания компьютера PcCar CarPc от стандартного блока питания ATX.
3.1 Схема переходника питания компьютера PcCar CarPc от стандартного БП ATX, разъемы ISO и Molex 4 pin




Скачать схему в формате PDF

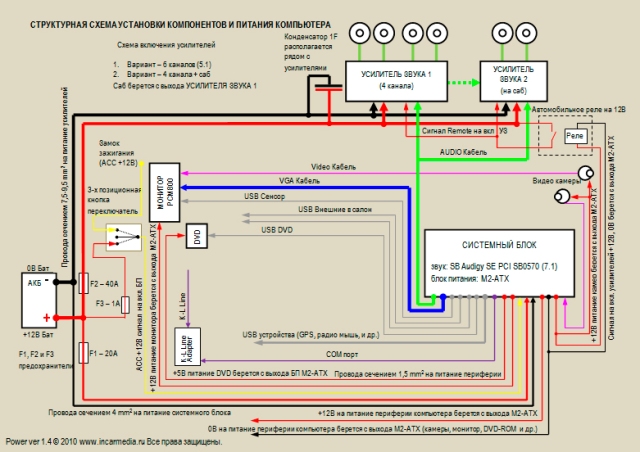

4. Структурная схема установки компонентов и питания компьютера.



Скачать схему в формате PDF
