Инструкция по сборке системного блока PCCar

1. Готовим инструмент, провода, разъемы, платы, корпус, суперклей, винты, гайки, саморезы и другие компоненты.

2. Подготавливаем корпус, удаляем согласно инструкции, если требуется, заглушки отверстий под вентиляторы, карты расширения, разъемы, кнопки, светодиоды.

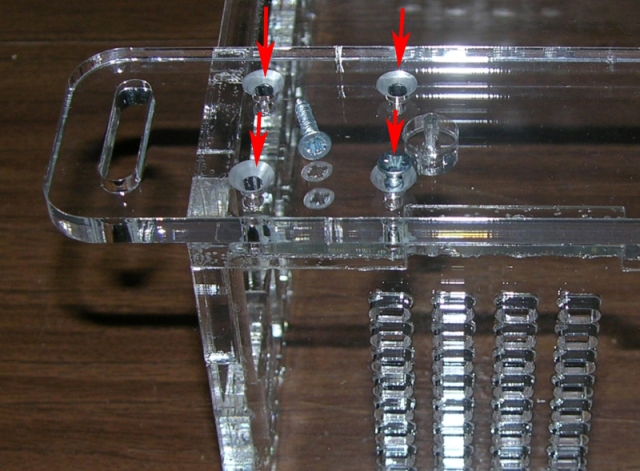

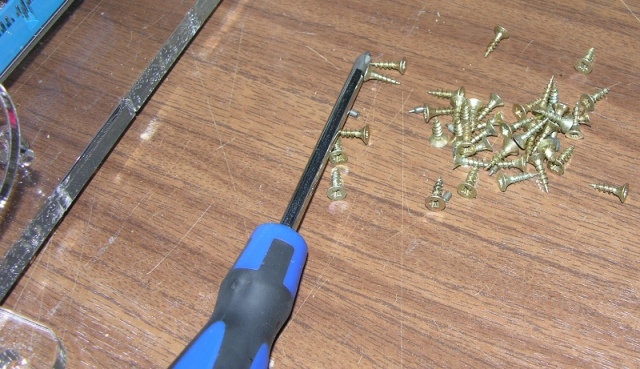

3. Прикручиваем ухи крепления к днищу саморезами, подбираем такие саморезы по длине, чтобы острие не уперлось в установленную плату, допустимый зазор между системной платой и острием самореза не должен быть меньше 3 мм. Если саморез вкручивается с трудом, достаточно его подогреть на огне зажигалки перед вкручиванием. (В современном исполнении корпусов из акрила, саморезы не используются. На смену саморезам пришли винты М3 и резьба, нарезанная в оргстекле. Такое соединение обеспечивает гарантированную надежность и прочность изделия.)

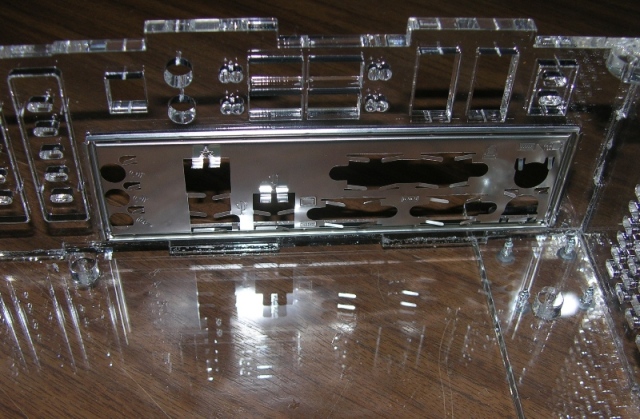

4. Вставляем заглушку системной платы портов ввода/вывода в корпус, предварительно подогнув выступающие, металлические вырезы лепестки.

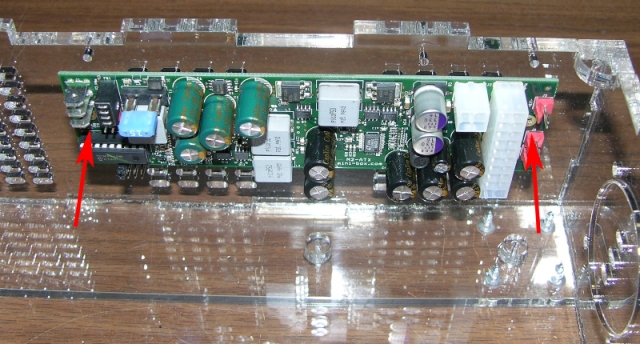

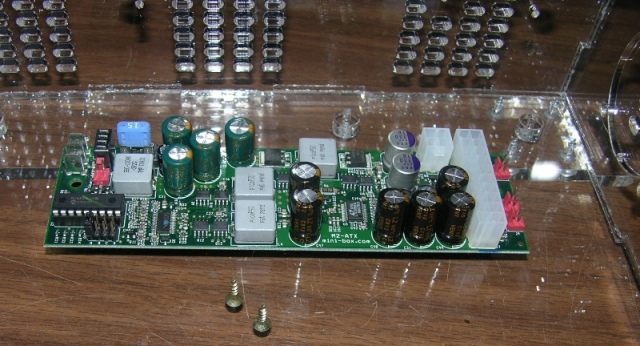

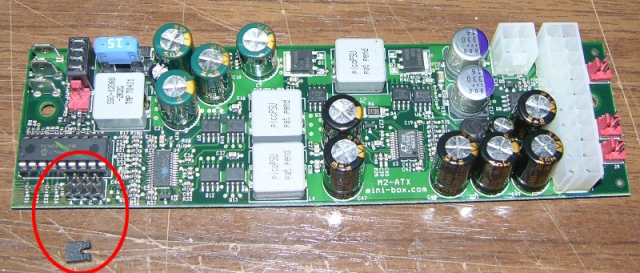

5. Подготавливаем к установке блок питания, установив перемычку режима работы в нужное нам положение.



6. Подготавливаем саморезы, которыми будем крепить наш блок питания.



7. Прикручиваем блок питания саморезами на стоечки на боковой стенке корпуса, иногда может потребоваться прикручивать блок питания уже после установки системной платы.

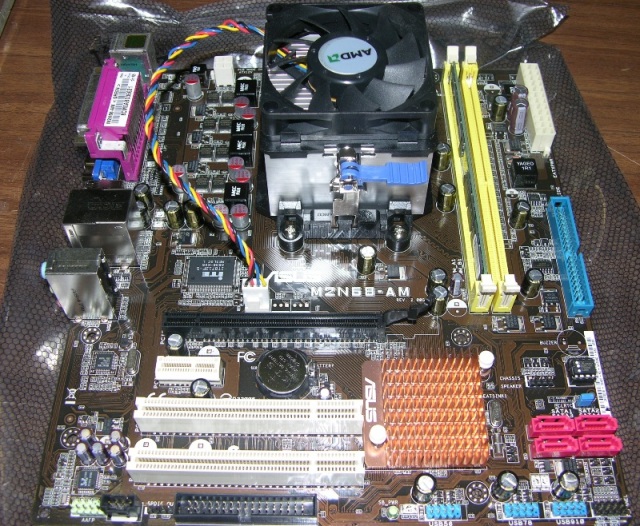

8. Подготавливаем системную плату к установке в корпус, устанавливаем процессор в разъем, устанавливаем радиатор с вентилятором, устанавливаем модуль памяти.

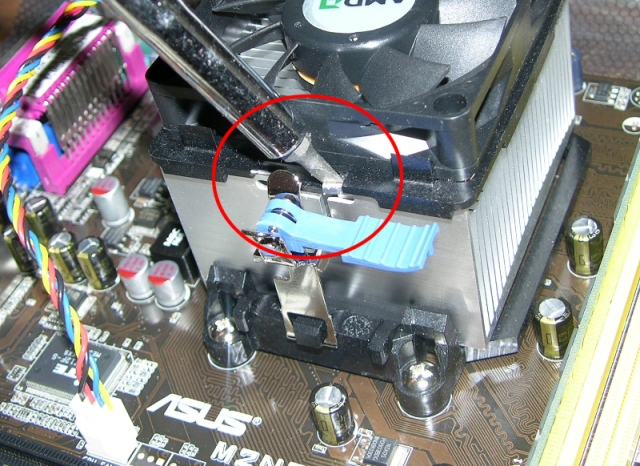

9. Отогнув 4 лепестка на радиаторе или открутив 4 самореза снимаем вентилятор, он нам не понадобится, а понадобится другой.

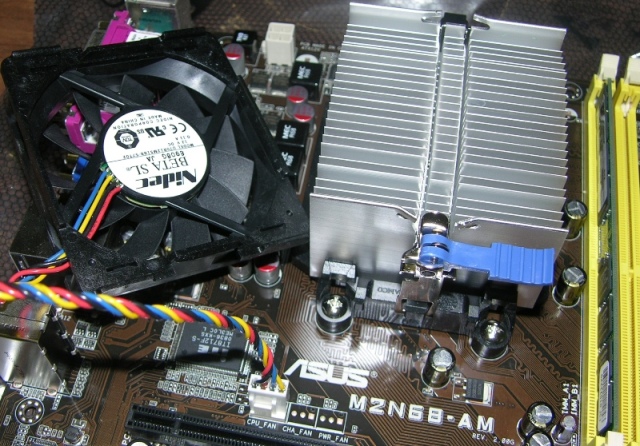

На фото снятый вентилятор с радиатора кулера охлаждения процессора.



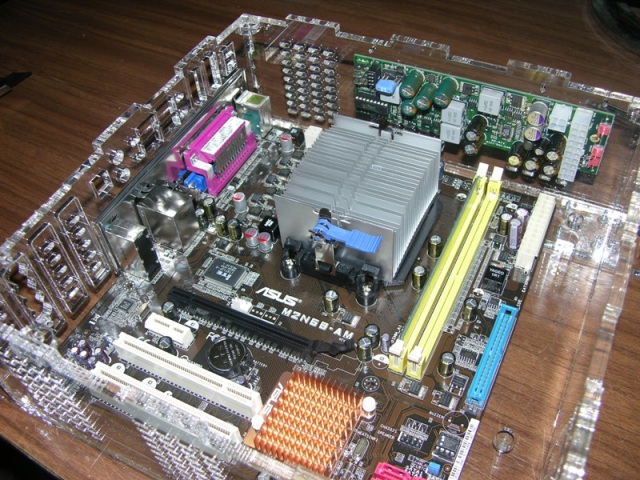

10. Устанавливаем системную плату в корпус, проверяем соответствие отверстий крепления со стоечками на дне корпуса.



11. Подготавливаем 6 или 8 саморезов соответствующей длинны.



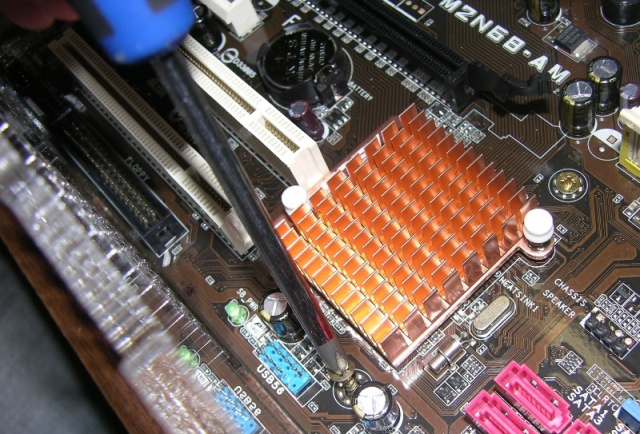

12. Прикручиваем системную плату саморезами.



13. Подготавливаем крышку корпуса, вентилятор 80мм, жесткий диск, винты и гайки.

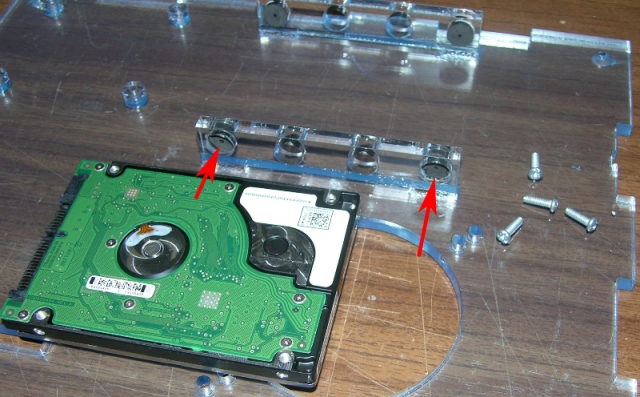

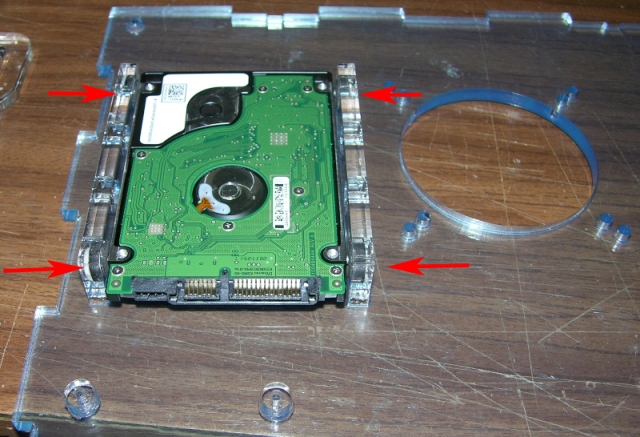

14. Прикручиваем винтами M3 жесткий диск в соответствующее место крепления.

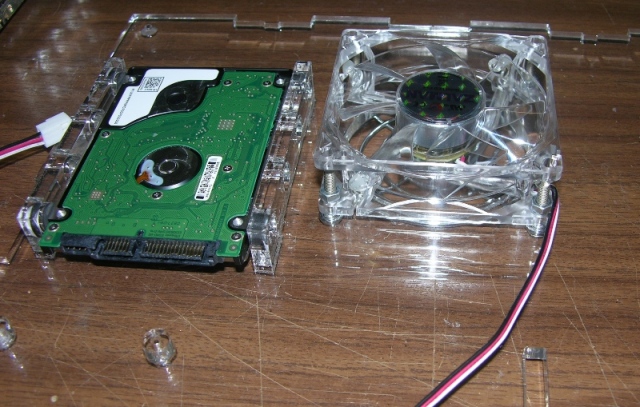

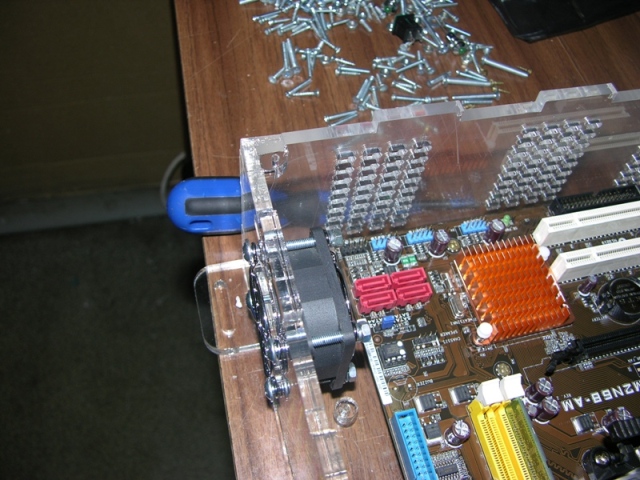

15. Прикручиваем вентилятор 80мм на выдув с хромированной решеткой винтами M4 с гайками.

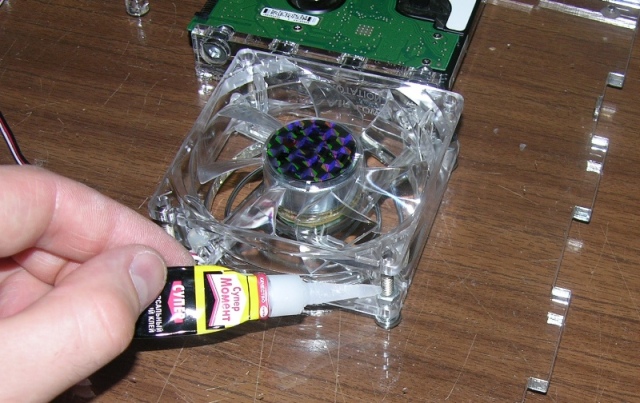

16. Супермоментом немного смазываем резьбу, для предотвращения откручивания гайки.

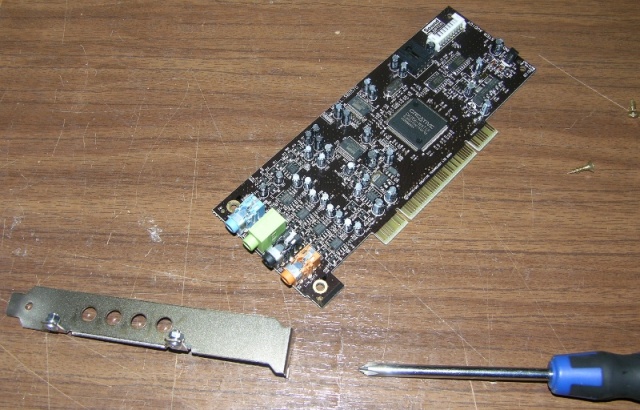

17. Подготавливаем карту расширения - звуковую карту от Creative, открутив винты и сняв с нее металлическую заглушку.

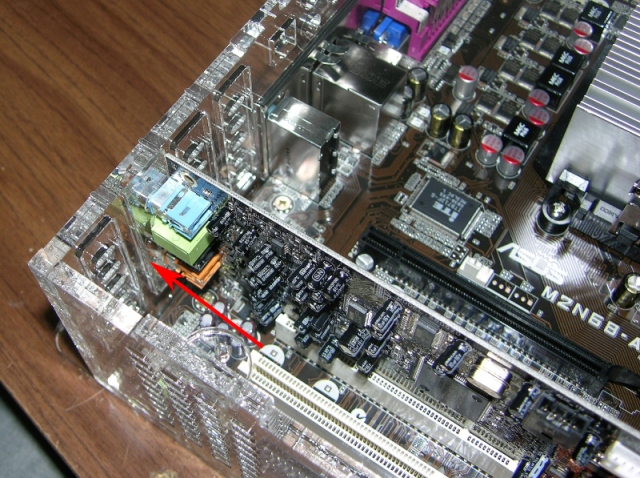

18. Устанавливаем звуковую карточку в системную плату в корпус, используя прокладку-держатель.

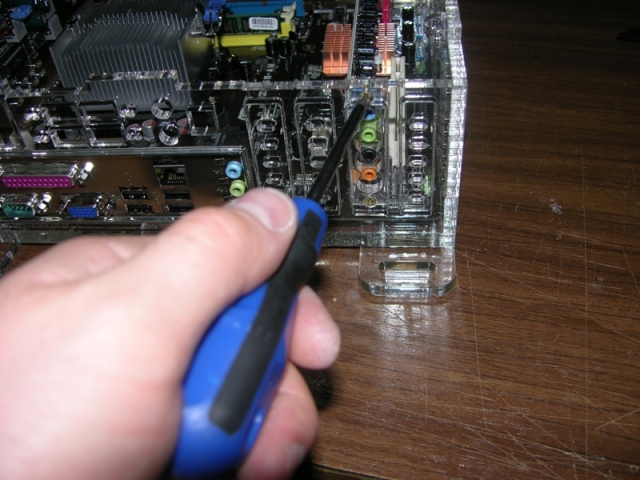

19. Прикручиваем прокладку-держатель к корпусу для фиксирования звуковой карточки на месте.

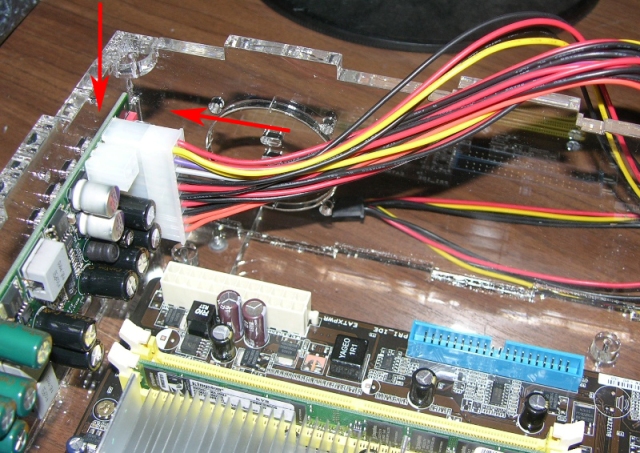

20. Вставляем 20 пиновый разъем с проводами в блок питания, предварительно что-нибудь подложив под блок питания, для предотвращения перегиба платы.



21. Прикручиваем 50мм вентиляторы с хромированными решетками. Решетки так же рекомендуется установить и внутри для предотвращения попадания проводов в лопасти.



22. Супермоментом немного смазываем резьбу, для предотвращения откручивания гайки.

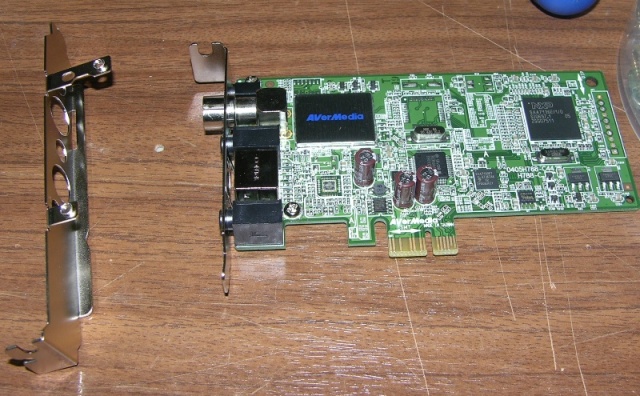

23. Подготавливаем карту расширения – TV FM тюнер от Avermedia, поменяв металлическую заглушку на низкопрофильную.

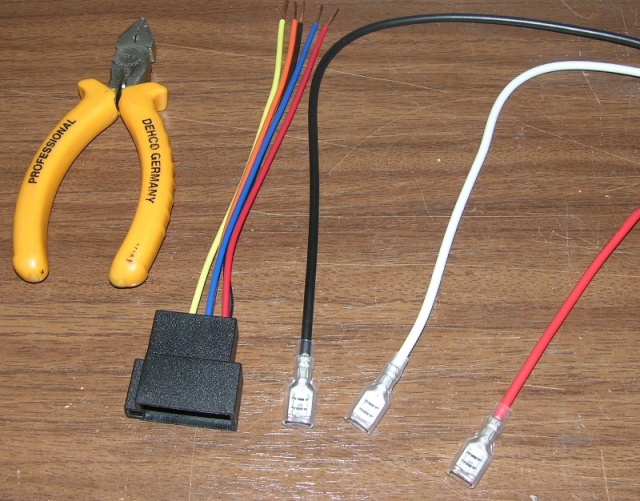

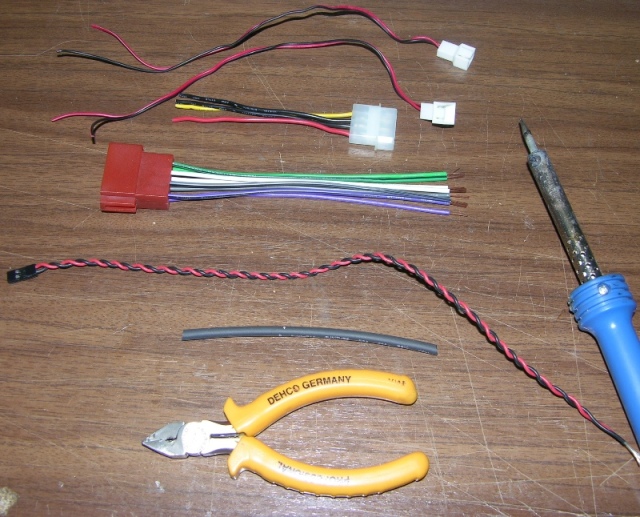

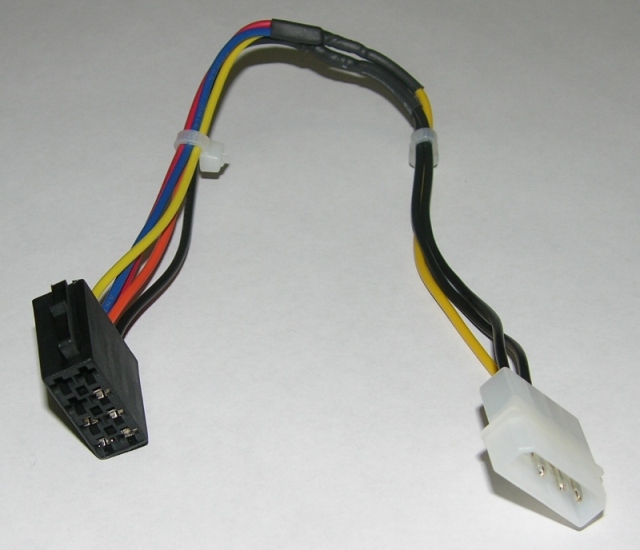

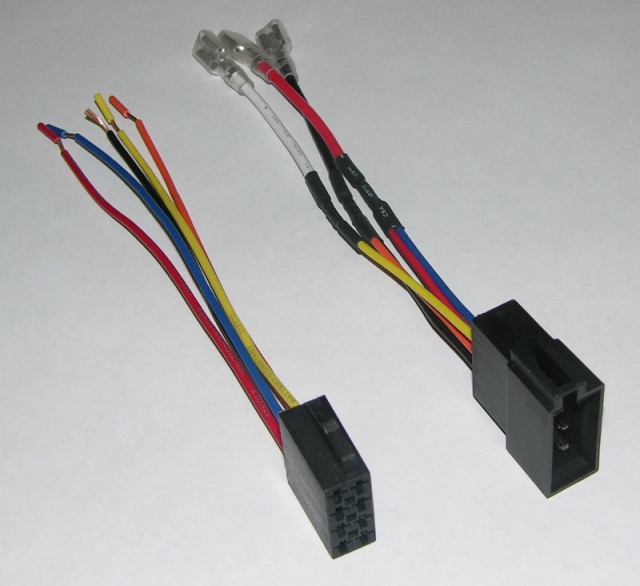

24. Пайка разъема для ввода питания системы от бортовой сети автомобиля.

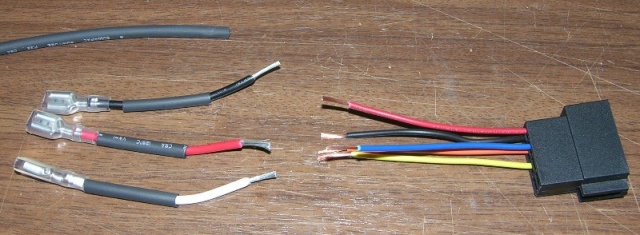

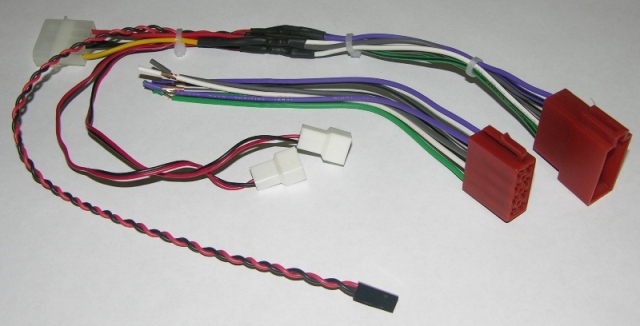

25. Пайка разъема для вывода питания периферии от БП, вывода сигнала на включение усилителей, и выводов разъемов для подключения вентиляторов.

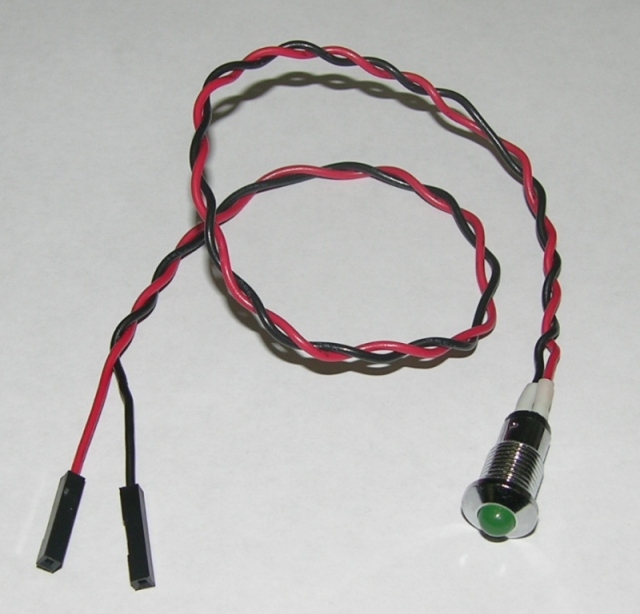

26. Пайка светодиодов и проводов.

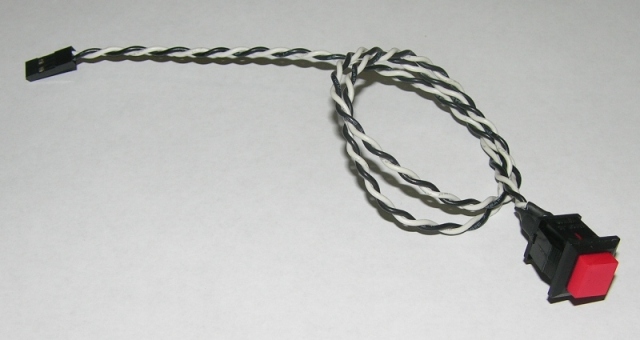

27. Пайка кнопки включения материнской платы.

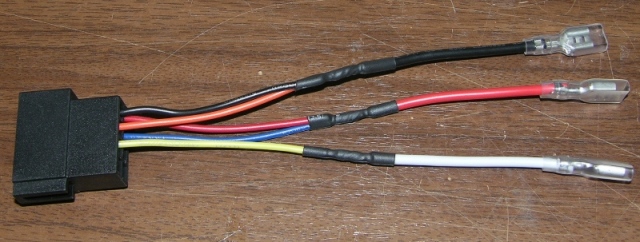

28. Пайка переходника для подключения системы от стандартного БП АТХ 300Вт.

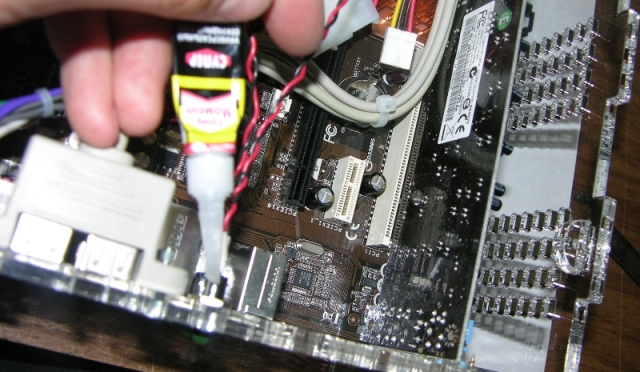

29. Вставляем разъемы в корпус, приклеивая их супермоментом, и фиксируя мелкими саморезами.



30. Подключаем разъемы питания к БП согласно документации на БП. Подключаем 50мм вентиляторы к соответствующим разъемам.

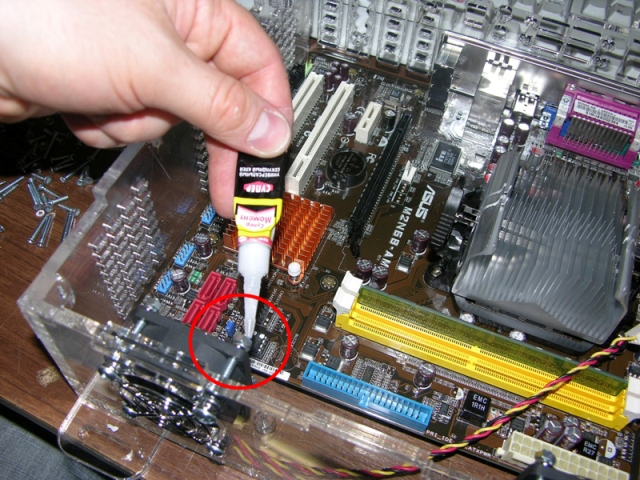

31. Вставляем кнопку включения питания материнской платы. Вставляем и прикручиваем к корпусу светодиоды, подключаем к системной плате. Супермоментом немного смазываем резьбу, для предотвращения откручивания гайки.



32. Прикручиваем к корпусу USB косички, подключаем к системной плате.

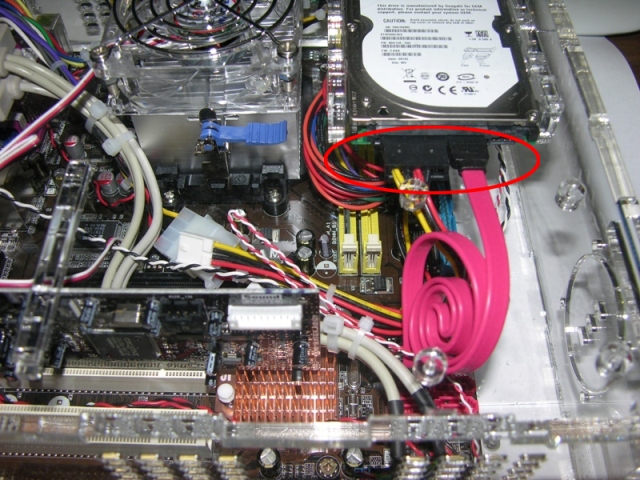

33. Устанавливаем крышку корпуса, подключив провода к жесткому диску, подключив провод от вентилятора на материнскую плату.

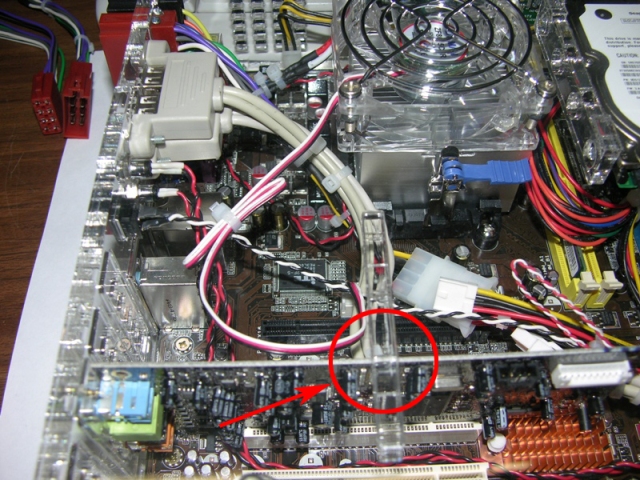

34. Подгоняем правильную фиксацию крепления PCI карточек.

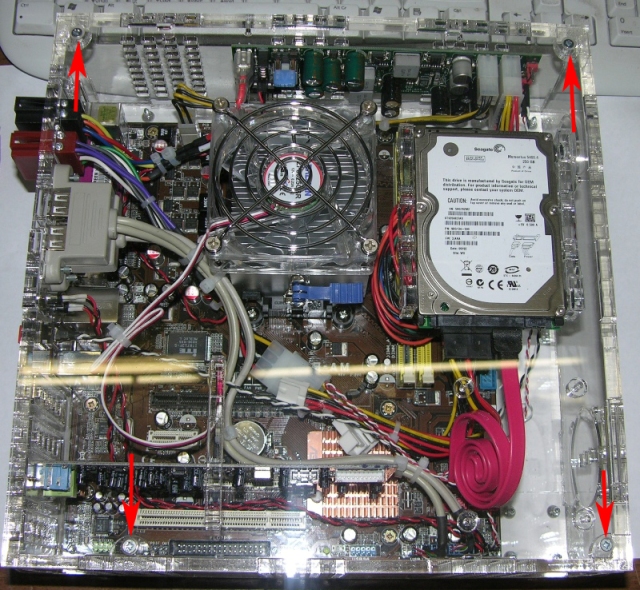

35. Перед включением убедимся, что все собрано правильно, прикрутим крышку 4-мя саморезами.



Из-за непрерывных усовершенствований изделий, технические характеристики могут быть изменены без уведомления.
