Инструкция по сборке каркасов для майнинга
Инструкция по сборке каркасов для майнинга.
Сборку каркаса из комплектующих рассмотрим на примере корпуса для майнинг ферм на 6 видеокарт KM2 Ver2.4
Для сборки каркаса нам понадобится отвертка (шуруповерт) и набор саморезов, идущих в комплекте.

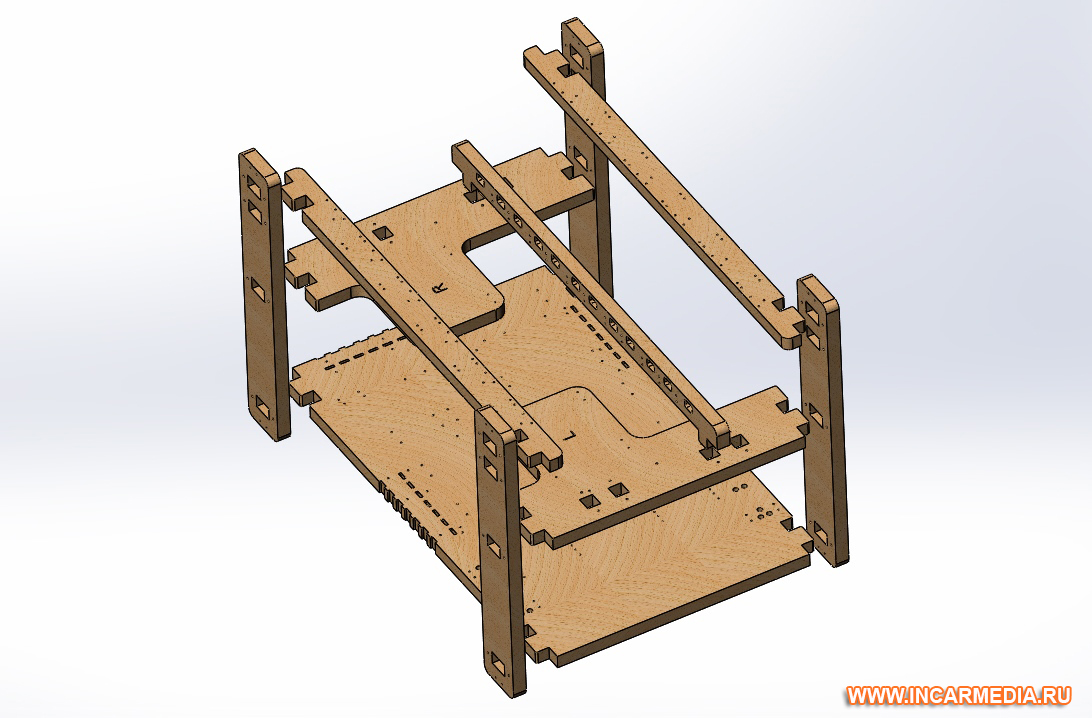

На картинке ниже представлена типовая взрыв-схема по сборке корпуса из заготовок. Внимательно изучите ее.
Хотя каркас проектировался максимально универсальным и понятным, могут возникать вопросы ввиду того, что из-за универсальности корпус можно собрать в различных исполнениях, в зависимости от пожеланий майнера и места установки рига.
Во время сборки можно поменять расположение видеокарт, относительно материнской платы, а также расположение блоков питания.
Рассмотрим процесс сборки самой типовой конструкции каркаса. Такая конструкция подойдет большинству майнеров. В ней материнская плата, видеокарты и блоки питания ATX - будут размещены портами, разъемами и проводами лицом к пользователю.
Такое расположение позволяет удобно обслуживать, управлять и настраивать майнинг ферму.
Проверим комплектность фурнитуры:
I. Фурнитура - поставляется в комплекте с каркасом - в минимальном наборе для старта.
1. Саморез крепления деталей каркаса - 4х36мм (30шт) - служит для сборки каркаса из деталей заготовок.
2. Саморез крепления видеокарт и материнской платы - 3х20мм (40шт) - служит для крепления видеокарт, материнской платы, Pico-PSU, регуляторов напряжения, и других деталей.
3. Саморез крепления дополнительный - 3х16мм (20шт) - дополнительный размер, применяется по усмотрению.
4. Саморез крепления вспомогательных деталей - 3х12мм (40шт) - служит для крепления крепежа жесткого диска, крепежа блока питания ATX, площадки для укладки кабеля, крепежа вентиляторов.
5. Крепеж для соединения каркасов в стойку - 2шт - служит для крепления каркасов при установке друг на друга.
6. Универсальный крепеж блоков питания ATX - 4шт - предназначен для крепления блоков питания к каркасу.
7. Универсальный крепеж жестких дисков - 2,5" или 3,5" (2шт) - предназначен для крепления жестких дисков к каркасу в вертикальном положении.
8. Площадка для укладки кабеля - 10шт - предназначена для монтажа и укладки кабелей на каркасе при помощи нейлоновых стяжек (хомутов).
9. Стойка для платы с наклейкой - 16шт - предназначена для установки материнской платы, блока питания Pico-PSU, платы регулятора напряжения и других устройств.

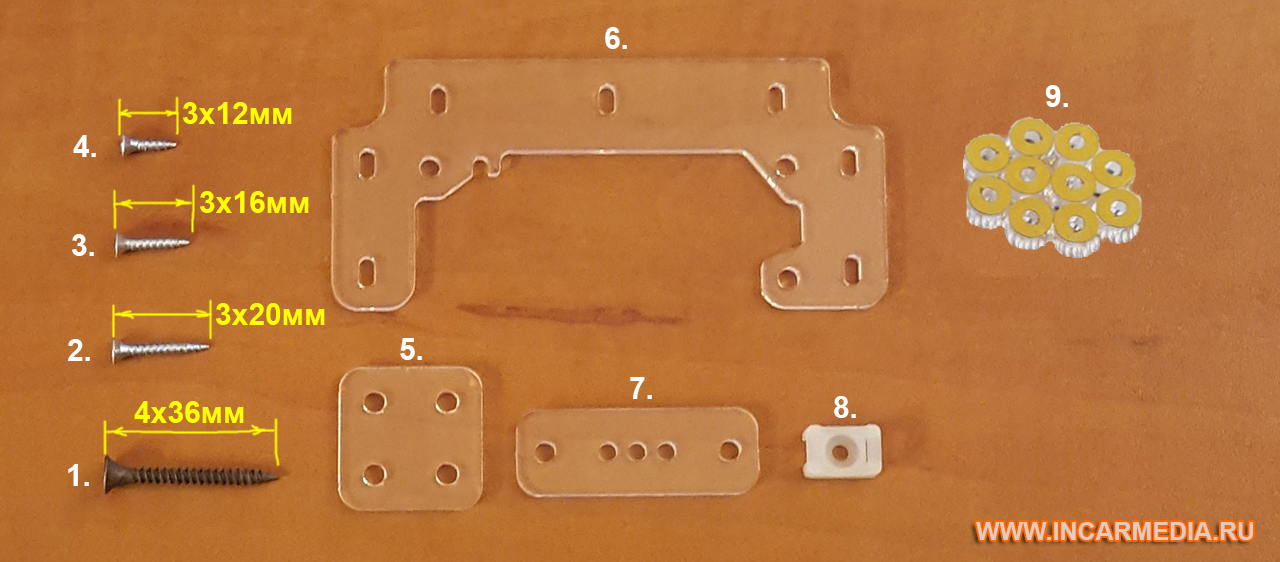

На фото ниже фурнитура - поставляется в комплекте с каркасом - в минимальном наборе для старта.
II. Дополнительная фурнитура - поставляется в комплекте с подложками (подставками) для райзеров - опция.
1. Латуневая стойка - 6мм (26 / 34шт) - предназначена для крепления райзеров к подложке.
2. Саморез крепления подложки - 4,5х22мм (4шт) - служит для крепления подложки (подставки) для райзеров к каркасу.
3. Винт регулировки подложки - М4х16мм (8шт) - служит для регулирования подложки (подставки) для райзеров по высоте.
4. Винт крепления райзеров - М3х8мм (26 / 34шт) - служит для крепления райзеров на латуневых стойках.

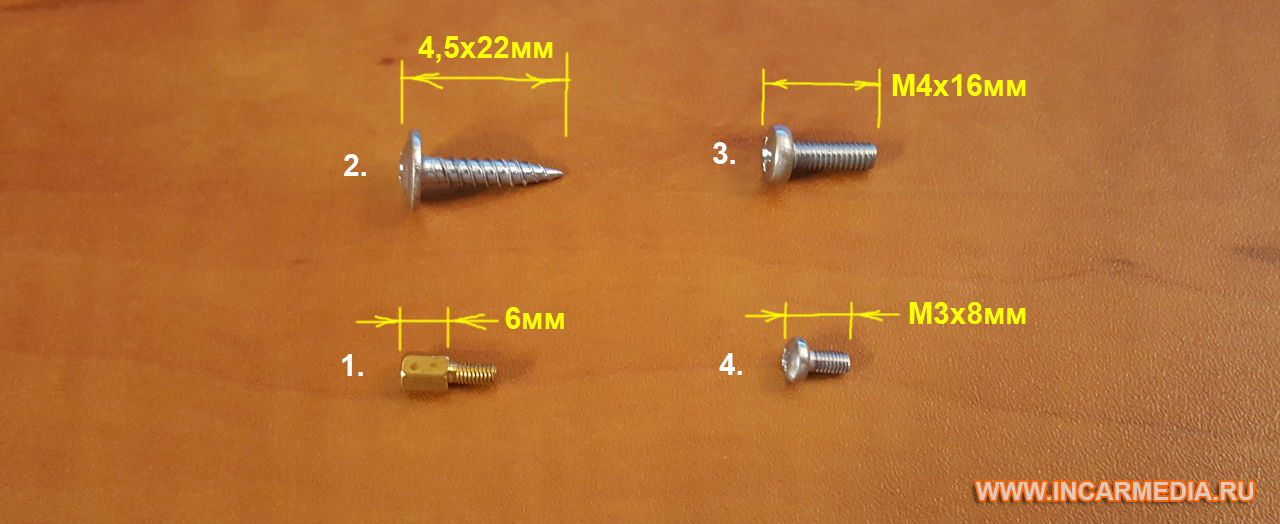

На фото ниже дополнительная фурнитура - поставляется в комплекте с подложками (подставками) для райзеров - опция.

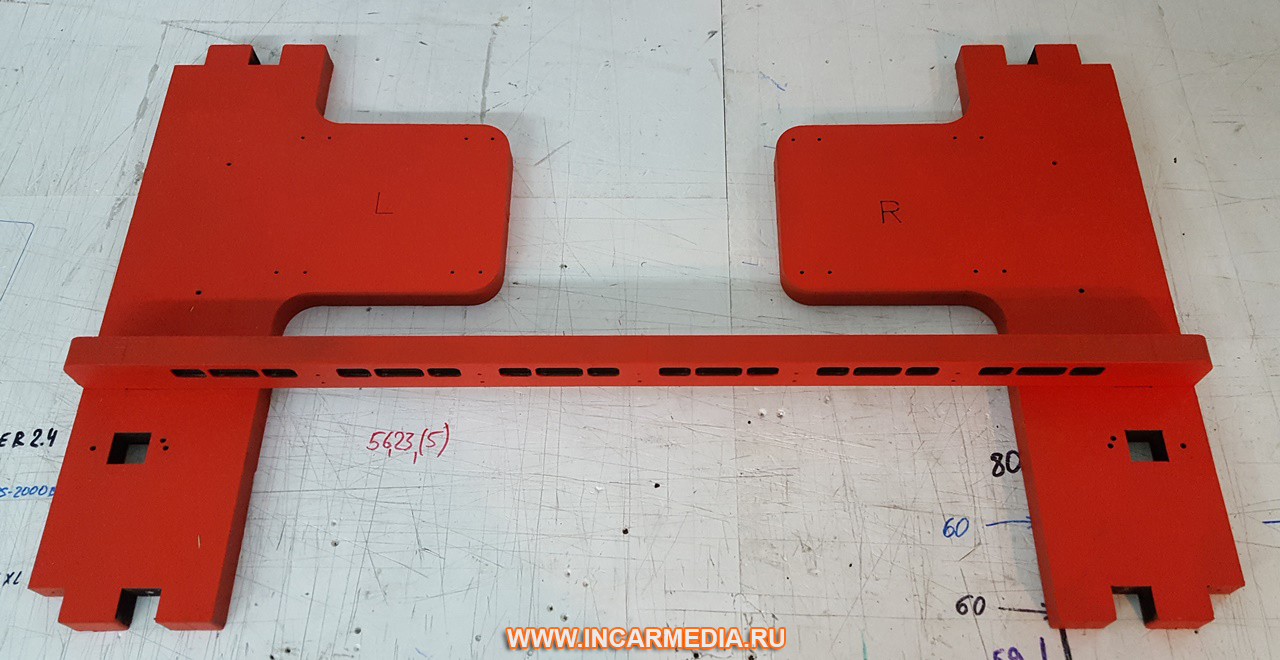

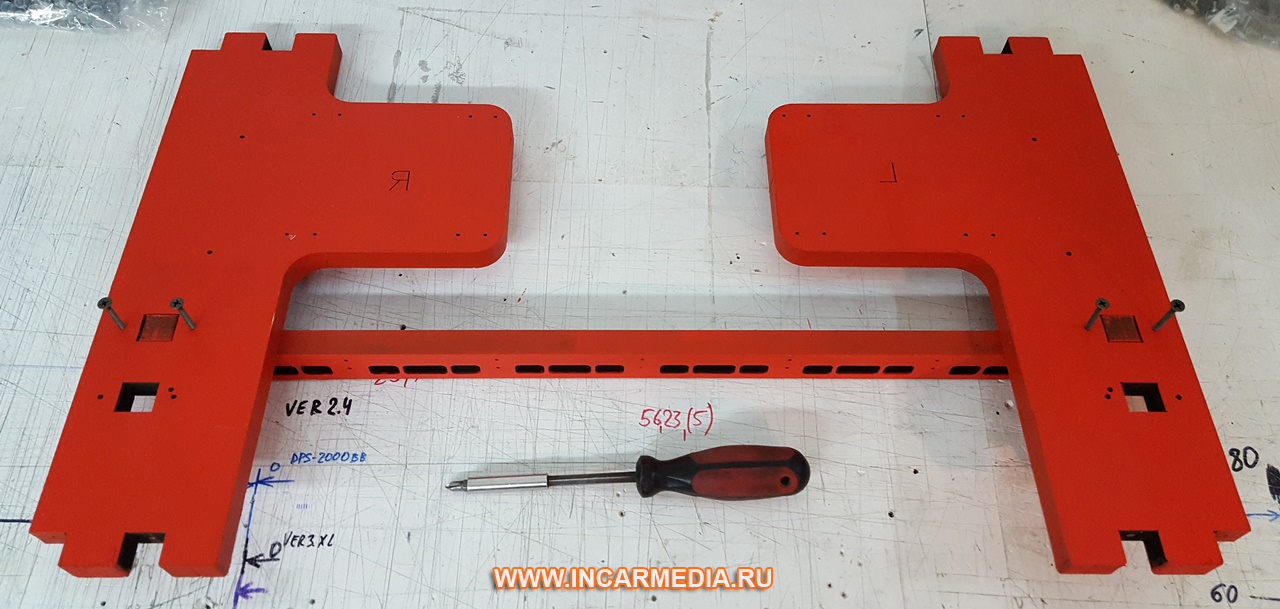

1. Возьмем заготовки - подставку и две полки, вставим в пазы как показано на фото. Заготовка полка L должна быть слева, а заготовка полка R должна быть справа. Примечание: заготовка подставка симметричная, устанавливать ее можно в любой ориентации.
2. Перевернем собранные заготовки скрепим их 4-мя саморезами.

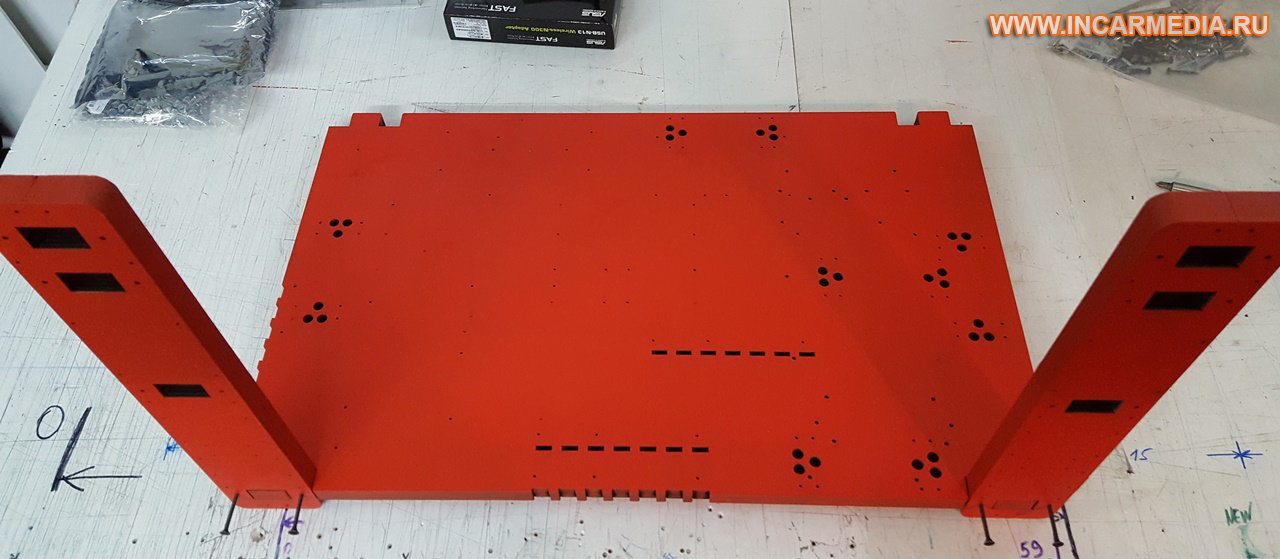

3. Возьмем две стойки и вставим их в основание, далее скрепим их 4-мя саморезами. Обратите внимание на расположение и ориентацию основания по типовым отверстиям. Это Важно, поскольку далее материнская плата будет устанавливаться точно в свои отверстия крепления через стоечки.

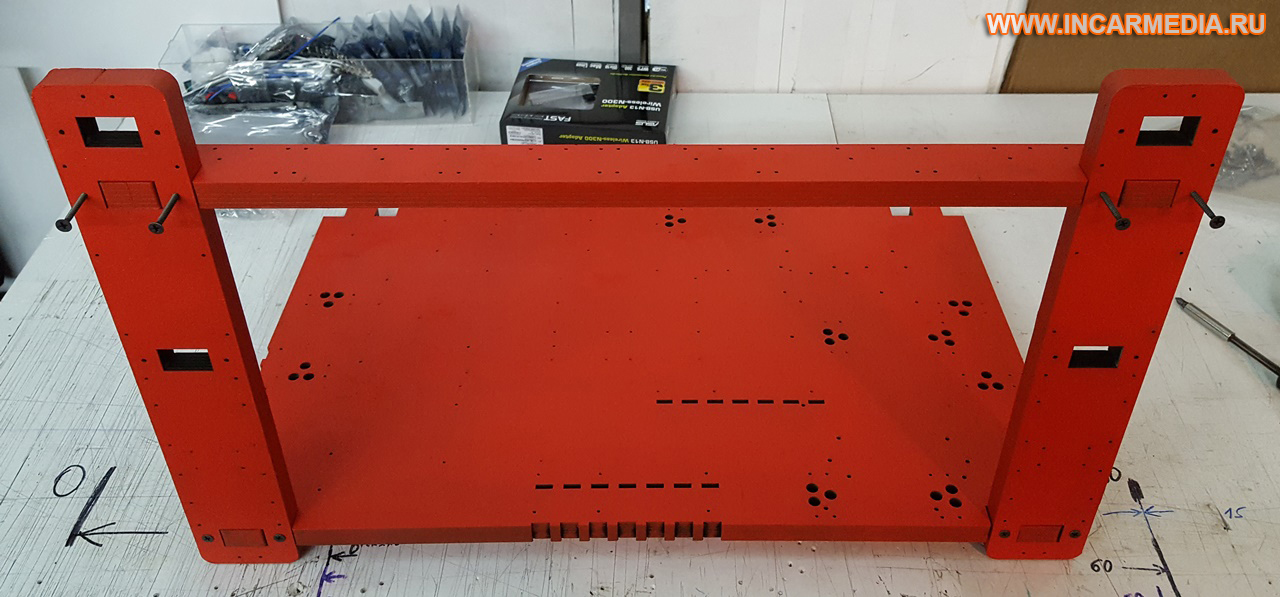

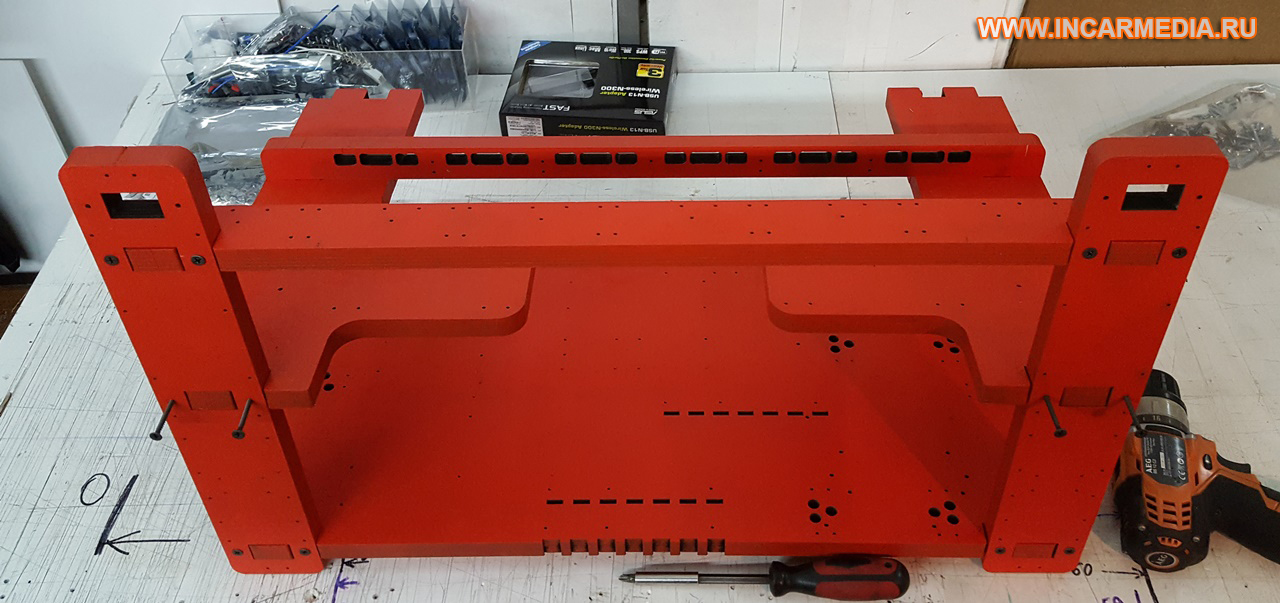

4. Возьмем перекладину и вставим ее в стойки, в предназначенные для этого отверстия, строго как показано на картинке, прикрутив 4-мя саморезами. Примечание: перекладины одинаковые и симметричные, устанавливать их можно в любой ориентации.

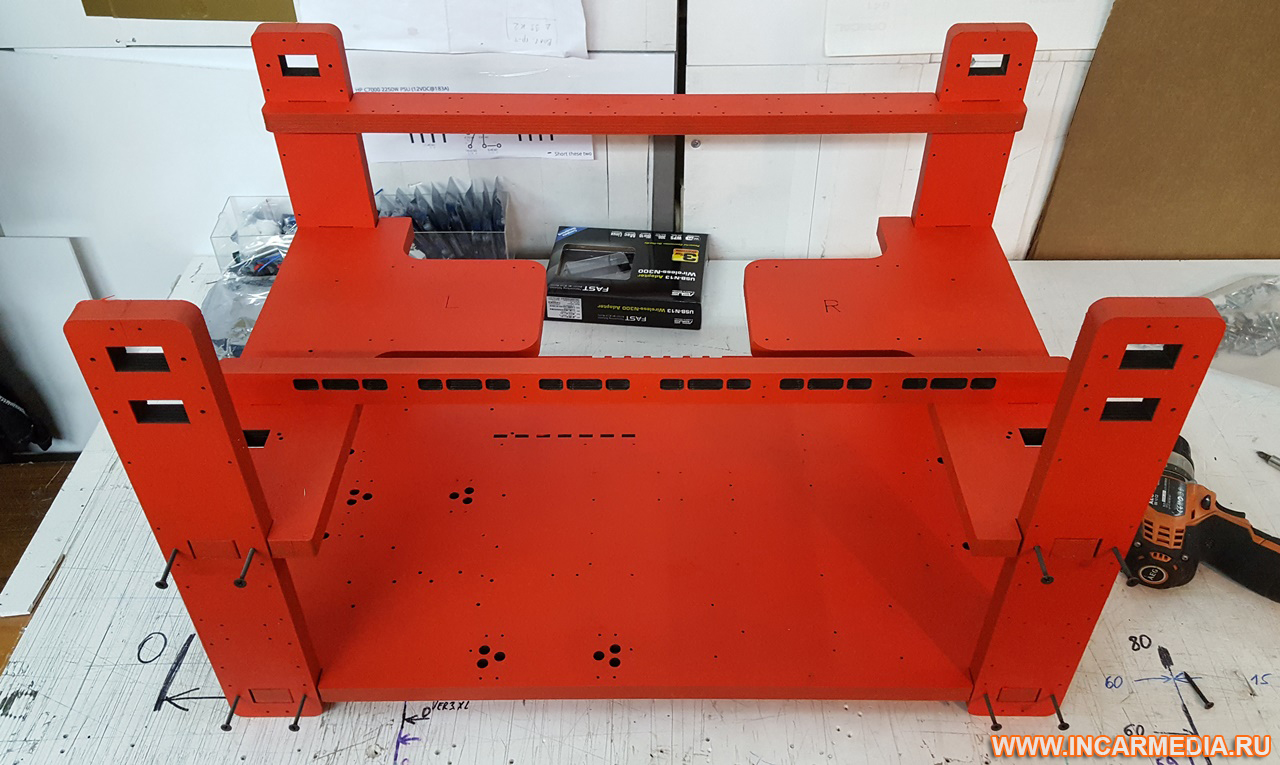

5. Возьмем собранные заготовки (п.1 и п.2) и вставим их в средние отверстия стоек, как показано ниже на фото, прикрутив их 4-мя саморезами.
6. Оставшиеся две стойки вставим в пазы в основание и полки, закрепим их 8-ю саморезами как показано на фото ниже.

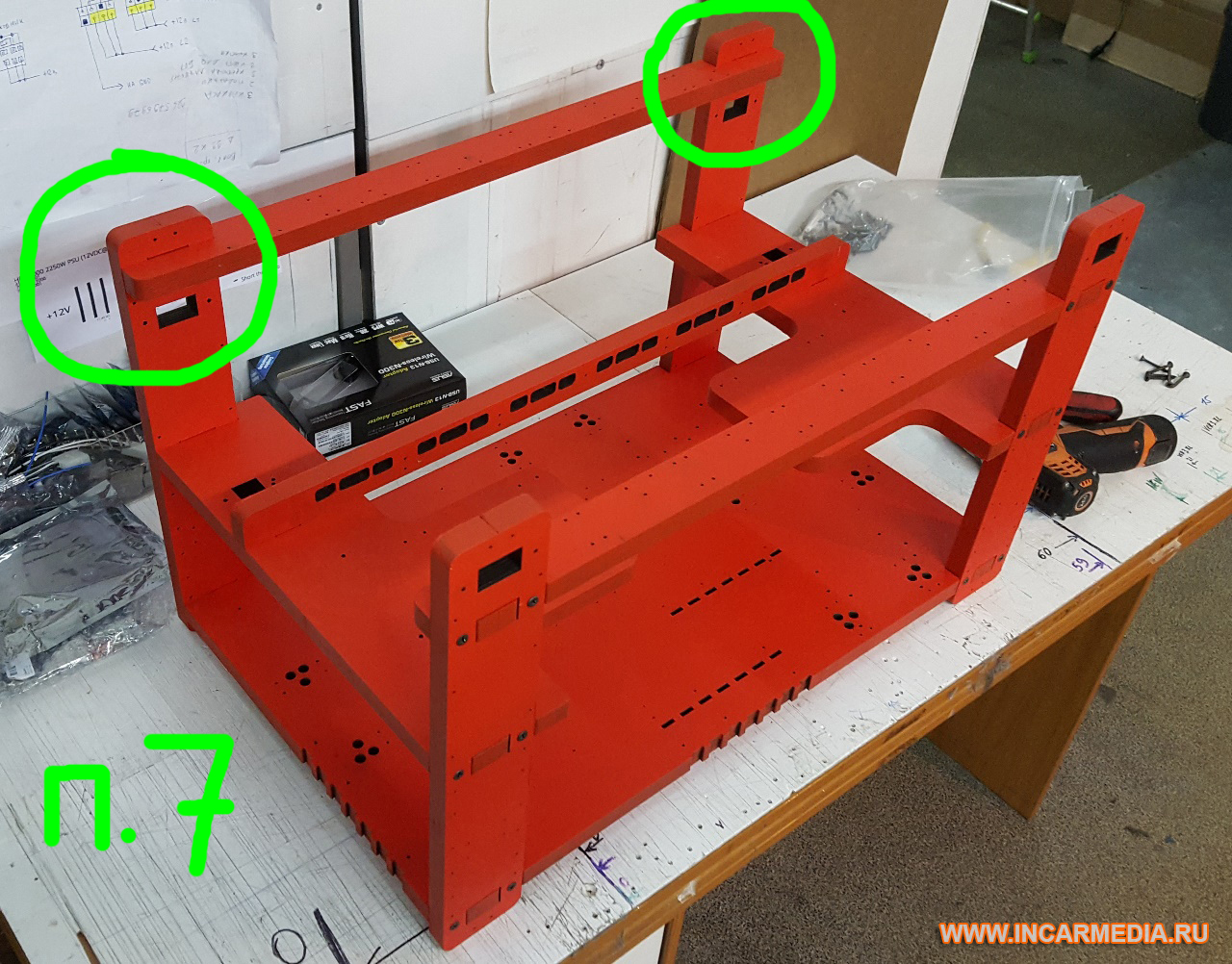

7. Оставшуюся перекладину вставим в стойки в верхние отверстия, закрепив 4-мя саморезами, как показано на фото ниже.

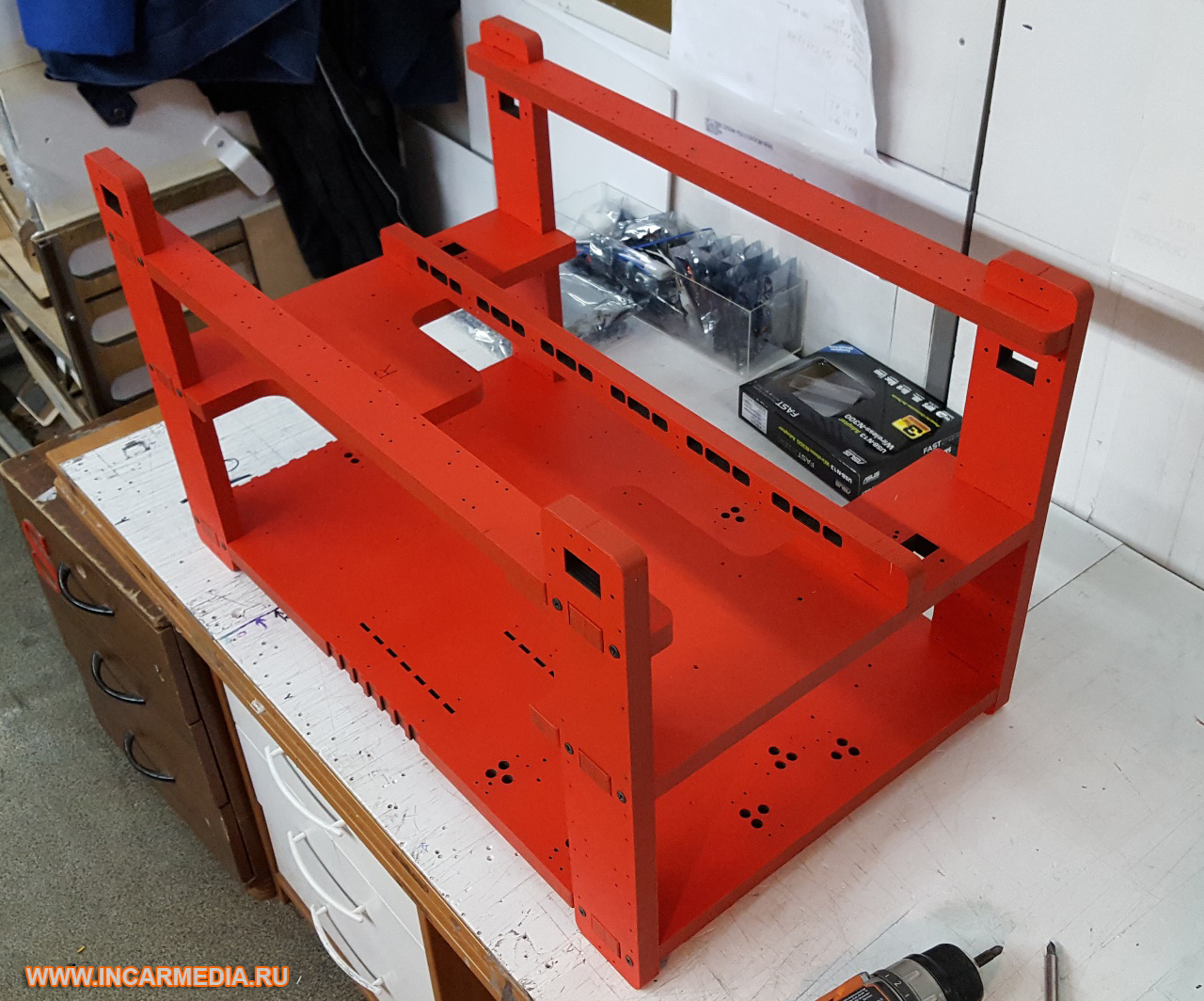

8. На фото ниже собранный нами каркас, готовый для дальнейшей сборки рига. Но об этом в другой статье - Ферма на 6 видеокарт - инструкция по сборке.
